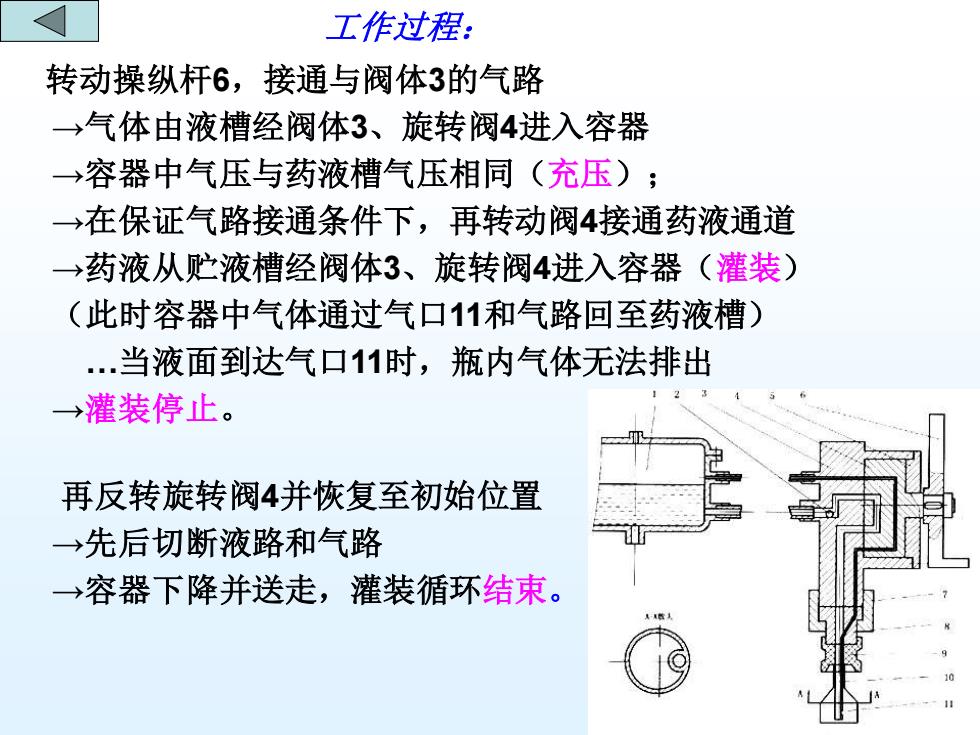

工作过程： 转动操纵杆6，接通与阀体3的气路 →气体由液槽经阀体3、旋转阀4进入容器 →容器中气压与药液槽气压相同（充压）； →在保证气路接通条件下，再转动阀4接通药液通道 →药液从贮液槽经阀体3、旋转阀4进入容器（灌装） （此时容器中气体通过气口11和气路回至药液槽） .当液面到达气口11时，瓶内气体无法排出 →灌装停止。 再反转旋转阀4并恢复至初始位置 →先后切断液路和气路 →容器下降并送走，灌装循环结束
工作过程： 转动操纵杆6，接通与阀体3的气路 →气体由液槽经阀体3、旋转阀4进入容器 →容器中气压与药液槽气压相同（充压）； →在保证气路接通条件下，再转动阀4接通药液通道 →药液从贮液槽经阀体3、旋转阀4进入容器（灌装） （此时容器中气体通过气口11和气路回至药液槽） .当液面到达气口11时，瓶内气体无法排出 →灌装停止。 再反转旋转阀4并恢复至初始位置 →先后切断液路和气路 →容器下降并送走，灌装循环结束

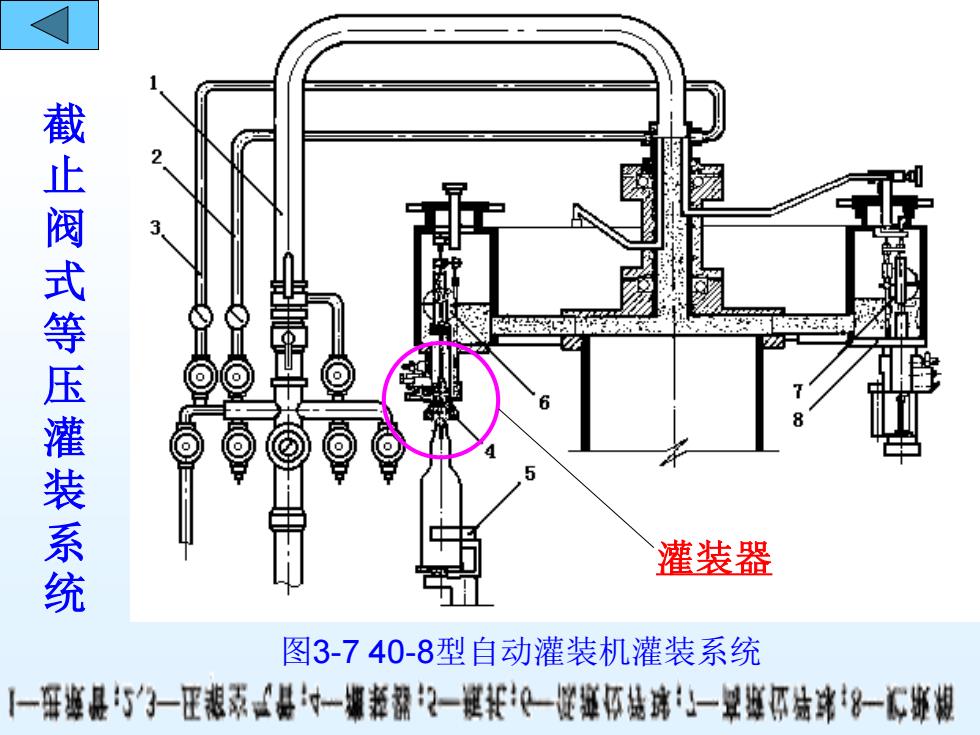

截止阀式等压灌装系统 图 3 -7 40 - 8型自动灌装机灌装系统 灌装器
截止阀式等压灌装系统 图 3 -7 40 - 8型自动灌装机灌装系统 灌装器
