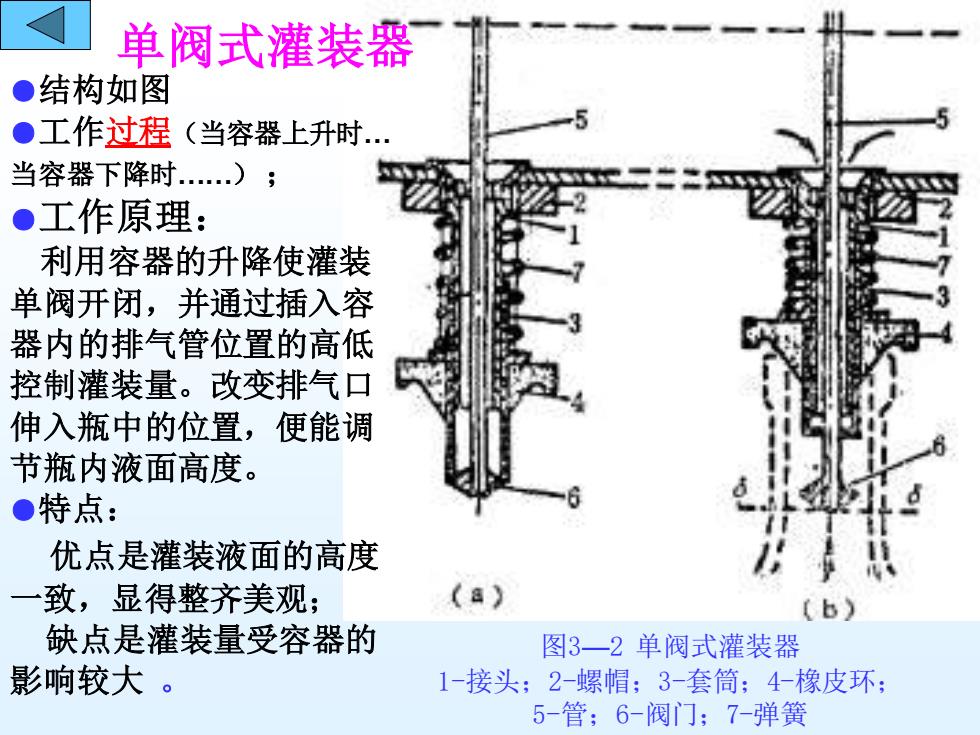

单阀式灌装器 图3—2 单阀式灌装器 1-接头；2-螺帽；3-套筒；4-橡皮环； 5-管；6-阀门；7-弹簧 ●结构如图 ●工作过程（当容器上升时. 当容器下降时.） ； ●工作原理： 利用容器的升降使灌装 单阀开闭，并通过插入容 器内的排气管位置的高低 控制灌装量。改变排气口 伸入瓶中的位置，便能调 节瓶内液面高度。 ●特点： 优点是灌装液面的高度 一致，显得整齐美观； 缺点是灌装量受容器的 影响较大
单阀式灌装器 图3—2 单阀式灌装器 1-接头；2-螺帽；3-套筒；4-橡皮环； 5-管；6-阀门；7-弹簧 ●结构如图 ●工作过程（当容器上升时. 当容器下降时.） ； ●工作原理： 利用容器的升降使灌装 单阀开闭，并通过插入容 器内的排气管位置的高低 控制灌装量。改变排气口 伸入瓶中的位置，便能调 节瓶内液面高度。 ●特点： 优点是灌装液面的高度 一致，显得整齐美观； 缺点是灌装量受容器的 影响较大

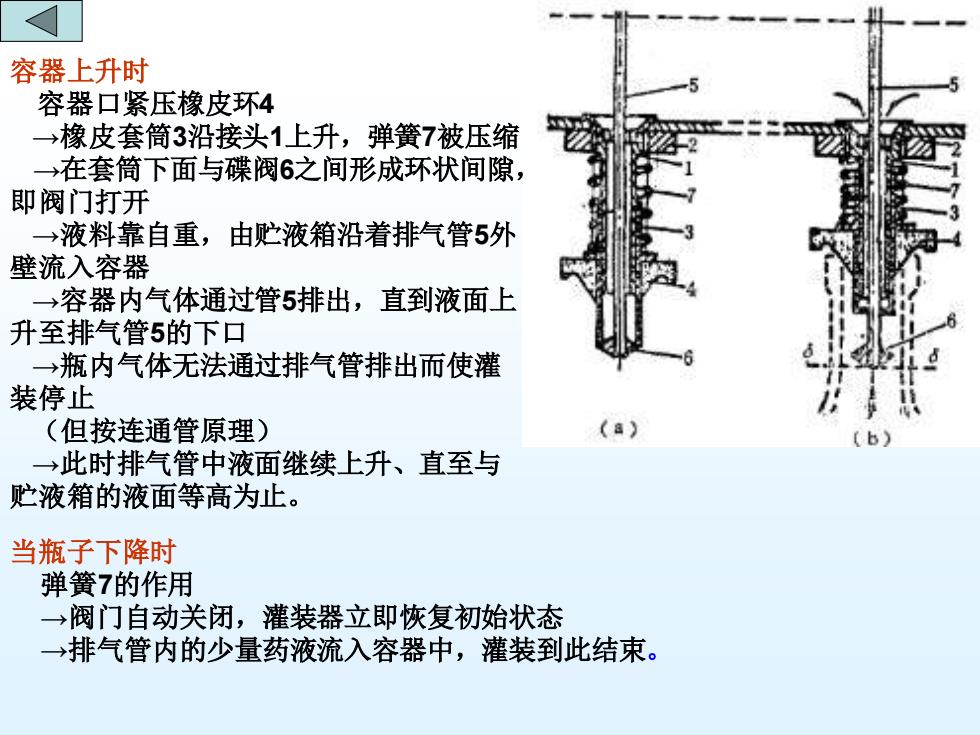

工作过程-详 容器上升时 容器口紧压橡皮环4 →橡皮套筒3沿接头1上升，弹簧7被压缩 →在套筒下面与碟阀6之间形成环状间隙， 即阀门打开 →液料靠自重，由贮液箱沿着排气管5外 壁流入容器 →容器内气体通过管5排出，直到液面上 升至排气管5的下口 →瓶内气体无法通过排气管排出而使灌 装停止 （但按连通管原理） →此时排气管中液面继续上升、直至与 贮液箱的液面等高为止。 当瓶子下降时 弹簧7的作用 →阀门自动关闭，灌装器立即恢复初始状态 →排气管内的少量药液流入容器中，灌装到此结束
工作过程-详 容器上升时 容器口紧压橡皮环4 →橡皮套筒3沿接头1上升，弹簧7被压缩 →在套筒下面与碟阀6之间形成环状间隙， 即阀门打开 →液料靠自重，由贮液箱沿着排气管5外 壁流入容器 →容器内气体通过管5排出，直到液面上 升至排气管5的下口 →瓶内气体无法通过排气管排出而使灌 装停止 （但按连通管原理） →此时排气管中液面继续上升、直至与 贮液箱的液面等高为止。 当瓶子下降时 弹簧7的作用 →阀门自动关闭，灌装器立即恢复初始状态 →排气管内的少量药液流入容器中，灌装到此结束
截止阀式灌装机构 ●结构如图 ●工作过程（容器上升时. . ， 容器下降时 . ） ●工作原理 ： 利用容器的升降使起计 量和灌装作用的两个阀按 一定顺序开闭，从而完成 一定体积溶液的计量和灌 装。●特点： 灌装量可调， 结构较复杂 。 13 - 8 - 4 - 1一起运动 9空套在芯轴 3 上 12与芯轴装在一起
截止阀式灌装机构 ●结构如图 ●工作过程（容器上升时. . ， 容器下降时 . ） ●工作原理 ： 利用容器的升降使起计 量和灌装作用的两个阀按 一定顺序开闭，从而完成 一定体积溶液的计量和灌 装。●特点： 灌装量可调， 结构较复杂 。 13 - 8 - 4 - 1一起运动 9空套在芯轴 3 上 12与芯轴装在一起

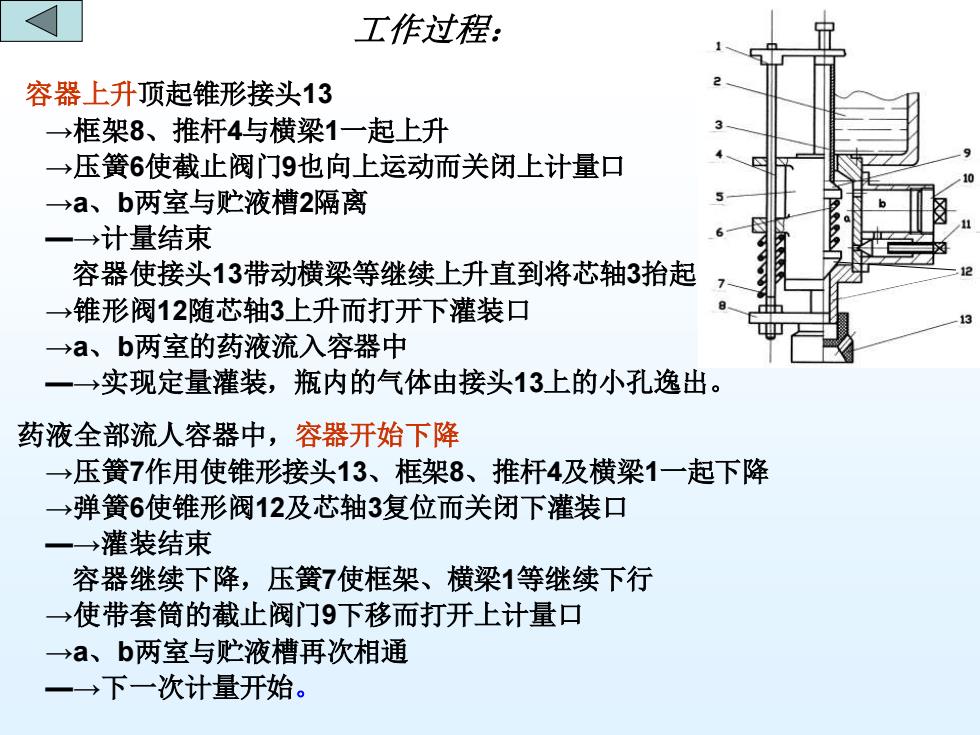

工作过程： 容器上升顶起锥形接头13 →框架8、推杆4与横梁1一起上升 →压簧6使截止阀门9也向上运动而关闭上计量口 →a、b两室与贮液槽2隔离 —→计量结束 容器使接头13带动横梁等继续上升直到将芯轴3抬起 →锥形阀12随芯轴3上升而打开下灌装口 →a、b两室的药液流入容器中 —→实现定量灌装，瓶内的气体由接头13上的小孔逸出。 药液全部流人容器中，容器开始下降 →压簧7作用使锥形接头13、框架8、推杆4及横梁1一起下降 →弹簧6使锥形阀12及芯轴3复位而关闭下灌装口 —→灌装结束 容器继续下降，压簧7使框架、横梁1等继续下行 →使带套筒的截止阀门9下移而打开上计量口 →a、b两室与贮液槽再次相通 —→下一次计量开始
工作过程： 容器上升顶起锥形接头13 →框架8、推杆4与横梁1一起上升 →压簧6使截止阀门9也向上运动而关闭上计量口 →a、b两室与贮液槽2隔离 —→计量结束 容器使接头13带动横梁等继续上升直到将芯轴3抬起 →锥形阀12随芯轴3上升而打开下灌装口 →a、b两室的药液流入容器中 —→实现定量灌装，瓶内的气体由接头13上的小孔逸出。 药液全部流人容器中，容器开始下降 →压簧7作用使锥形接头13、框架8、推杆4及横梁1一起下降 →弹簧6使锥形阀12及芯轴3复位而关闭下灌装口 —→灌装结束 容器继续下降，压簧7使框架、横梁1等继续下行 →使带套筒的截止阀门9下移而打开上计量口 →a、b两室与贮液槽再次相通 —→下一次计量开始
量杯式灌装机构 ●结构如图 ●工作过程（容器上升时.下降时.） ●工作原理： 量杯式定量灌装机构是利 用容器的升降使一定容积的 量杯量取药液，再通过灌装 阀将药液灌装到容器中，达 到定量灌装的目的
量杯式灌装机构 ●结构如图 ●工作过程（容器上升时.下降时.） ●工作原理： 量杯式定量灌装机构是利 用容器的升降使一定容积的 量杯量取药液，再通过灌装 阀将药液灌装到容器中，达 到定量灌装的目的
