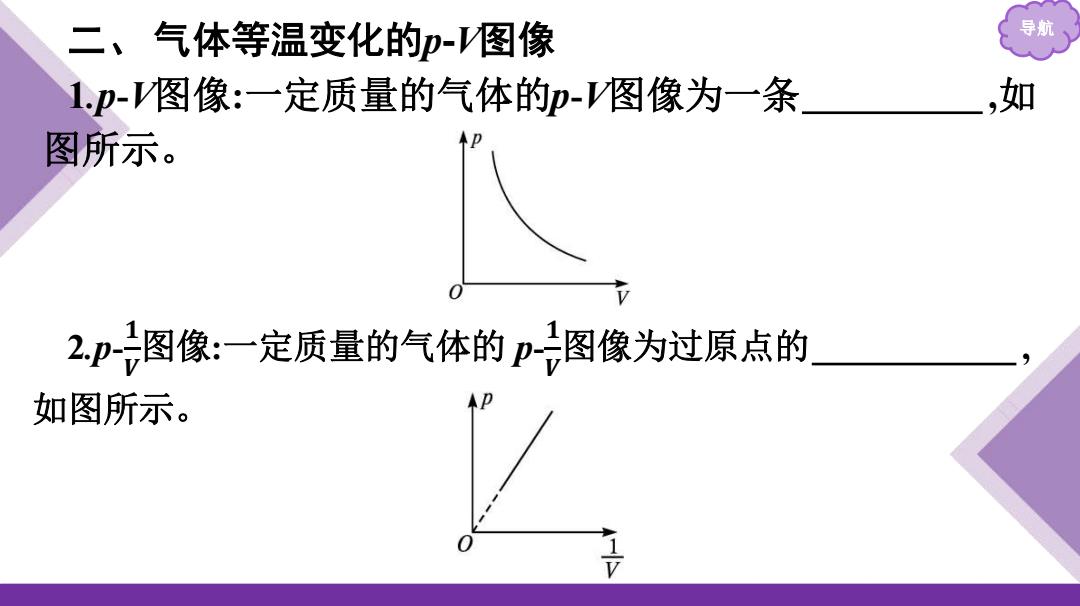

二、气体等温变化的p-图像 导航 1p-V图像：一定质量的气体的p-V图像为一条 ,如 图所示。 2,p-图像：一定质量的气体的p图像为过原点的 如图所示
二、气体等温变化的 导航 p-V图像 1.p-V图像:一定质量的气体的p-V图像为一条 双曲线 ,如 图所示。 2.p- 𝟏 𝑽 图像:一定质量的气体的 p- 𝟏 𝑽 图像为过原点的 倾斜直线 , 如图所示

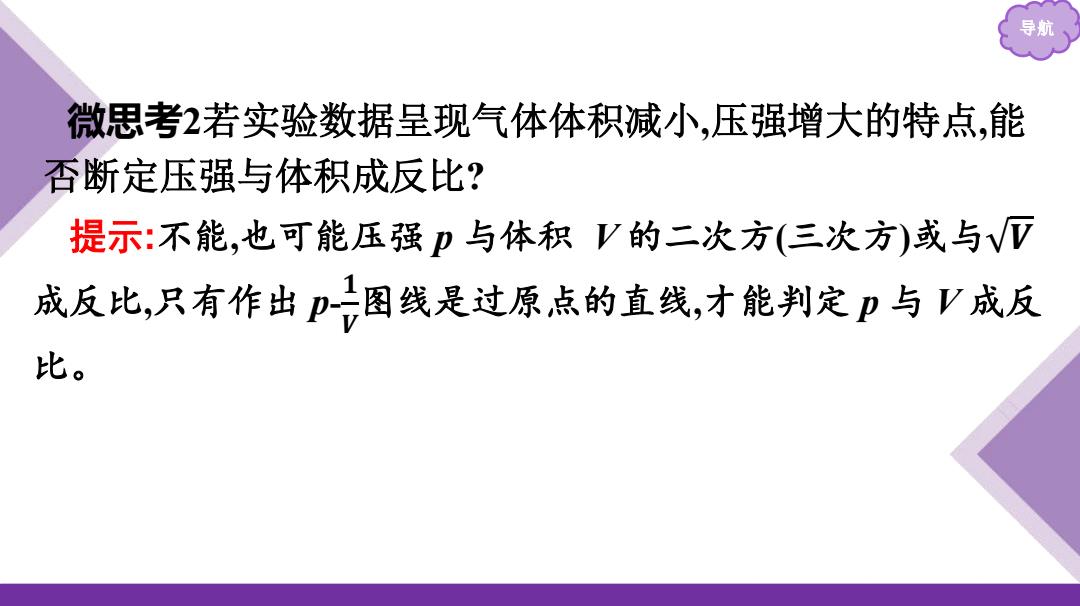

导 微思考2若实验数据呈现气体体积减小，压强增大的特点，能 否断定压强与体积成反比？ 提示：不能，也可能压强p与体积V的二次方（三次方）或与V厅 成反比，只有作出p图线是过原点的直线，才能判定p与V成反 比
导航 微思考2若实验数据呈现气体体积减小,压强增大的特点,能 否断定压强与体积成反比? 提示:不能,也可能压强 p 与体积 V 的二次方(三次方)或与 𝑽 成反比,只有作出 p- 𝟏 𝑽 图线是过原点的直线,才能判定 p 与 V 成反 比
