图 2-4 荧光显微镜照片（微管呈绿色、微丝红色、核蓝色），图片来自 http://www.itg.uiuc.edu （三）、激光共聚焦扫描显微境 图 2-5 激光共聚焦扫描显微镜
图2-6LCSM照片，蓝色为细胞核，绿色为微管，图片来自http:www.itg.uiuc.edu 激光共聚焦扫描显微镜(laser confocal scanning microscope,图2-5、6)用激光作扫描 光源，逐点、逐行、逐面快速扫描成像，扫描的激光与荧光收集共用一个物镜，物镜的焦点即 扫描激光的聚焦点，也是瞬时成像的物点。由于激光束的波长较短，光束很细，所以共焦激光 扫描显微镜有较高的分辨力，大约是普通光学显微镜的3倍。系统经一次调焦，扫描限制在样 品的一个平面内。调焦深度不一样时，就可以获得样品不同深度层次的图像，这些图像信息都 储于计算机内，通过计算机分析和模拟，就能显示细胞样品的立体结构。 激光共聚焦扫描显微镜既可以用于观察细胞形态，也可以用于细胞内生化成分的定量分 析、光密度统计以及细胞形态的测量。 (四)、暗视哥显微镜 暗视野显微镜(dark field microscope,图2-7)的聚光镜中央有当光片，使照明光线不 直接进人物镜，只允许被标本反射和衍射的光线进入物镜，因而视野的背景是黑的，物体的边 缘是亮的。利用这种显微镜能见到小至4~200nm的微粒子，分辨率可比普通显微镜高50 倍
图 2-6 LCSM 照片，蓝色为细胞核，绿色为微管，图片来自 http://www.itg.uiuc.edu 激光共聚焦扫描显微镜（laser confocal scanning microscope，图 2-5、6）用激光作扫描 光源，逐点、逐行、逐面快速扫描成像，扫描的激光与荧光收集共用一个物镜，物镜的焦点即 扫描激光的聚焦点，也是瞬时成像的物点。由于激光束的波长较短，光束很细，所以共焦激光 扫描显微镜有较高的分辨力，大约是普通光学显微镜的 3 倍。系统经一次调焦，扫描限制在样 品的一个平面内。调焦深度不一样时，就可以获得样品不同深度层次的图像，这些图像信息都 储于计算机内，通过计算机分析和模拟，就能显示细胞样品的立体结构。 激光共聚焦扫描显微镜既可以用于观察细胞形态，也可以用于细胞内生化成分的定量分 析、光密度统计以及细胞形态的测量。 （四）、暗视野显微镜 暗视野显微镜（dark field microscope，图 2-7）的聚光镜中央有当光片，使照明光线不 直接进人物镜，只允许被标本反射和衍射的光线进入物镜，因而视野的背景是黑的，物体的边 缘是亮的。利用这种显微镜能见到小至 4~200nm 的微粒子，分辨率可比普通显微镜高 50 倍
Objective lens Stage Condenser Light Dark-field stop 图2-7暗视野照明方式 (五)、相差显微镜 相差显微镜(phasecontrast microscope,图2-8、9)由P.Zernike于1932年发明， 并因此获1953年诺贝尔物理奖。这种显微镜最大的特点是可以观察未经染色的标本和活细 胞。 相差显微镜的基本原理是，把透过标本的可见光的光程差变成振幅差，从而提高了各种结 构间的对比度，使各种结构变得清晰可见。光线透过标本后发生折射，偏离了原来的光路，同 时被延迟了114入（波长），如果再增加或减少1/4入，则光程差变为1/2入，两束光合轴后干涉 加强，振幅增大或减下，提高反差。在构造上，相差显微镜有不同于普通光学显微镜两个特殊 之处： 1.环形光阑(annular diaphragm)位于光源与聚光器之间，作用是使透过聚光器的光线形 成空心光锥，焦聚到标本上。 2.相位板(annular phaseplate)在物镜中加了涂有氟化镁的相位板，可将直射光或衍射光 的相位推迟114入。分为两种： 1.A*相板：将直射光推迟114入，两组光波合轴后光波相加，振幅加大，标本结构比周 围介质更加变亮，形成亮反差（或称负反差）
图 2-7 暗视野照明方式 （五）、相差显微镜 相差显微镜（phasecontrast microscope，图 2-8、9）由 P．Zernike 于 1932 年发明， 并因此获 1953 年诺贝尔物理奖。这种显微镜最大的特点是可以观察未经染色的标本和活细 胞。 相差显微镜的基本原理是，把透过标本的可见光的光程差变成振幅差，从而提高了各种结 构间的对比度，使各种结构变得清晰可见。光线透过标本后发生折射，偏离了原来的光路，同 时被延迟了 1/4λ（波长），如果再增加或减少 1/4λ，则光程差变为 1/2λ，两束光合轴后干涉 加强，振幅增大或减下，提高反差。在构造上，相差显微镜有不同于普通光学显微镜两个特殊 之处： 1. 环形光阑（annular diaphragm） 位于光源与聚光器之间，作用是使透过聚光器的光线形 成空心光锥，焦聚到标本上。 2. 相位板（annular phaseplate）在物镜中加了涂有氟化镁的相位板，可将直射光或衍射光 的相位推迟 1/4λ。分为两种： 1. A+相板：将直射光推迟 1/4λ，两组光波合轴后光波相加，振幅加大，标本结构比周 围介质更加变亮，形成亮反差（或称负反差）
2.B+相板：将衍射光推迟114入，两组光线合轴后光波相减，振幅变小，形成暗反差 (或称正反差)，结构比周围介质更加变暗。 Phase Contrast Light Pathways Phase- -Ring Deflected Light Objective Specimen Condenser Annular -Ring Light From Source Figure 1 图2-8相差显微镜照明原理 图2-9一种介壳虫的染色体(PCM照片) (六)、偏光显微镜 偏光显微镜(polarizing microscope)用于检测具有双折射性的物质，如纤维丝、纺锤体、 胶原、染色体等等。和普通显微镜不同的是：其光源前有偏振片（起偏器），使进入显微镜的 光线为偏振光，镜筒中有检偏器（一个偏振方向与起偏器垂直的的起偏器），这种显微镜的载 物台是可以旋转的，当载物台上放入单折射的物质时，无论如何旋转载物台，由于两个偏振片

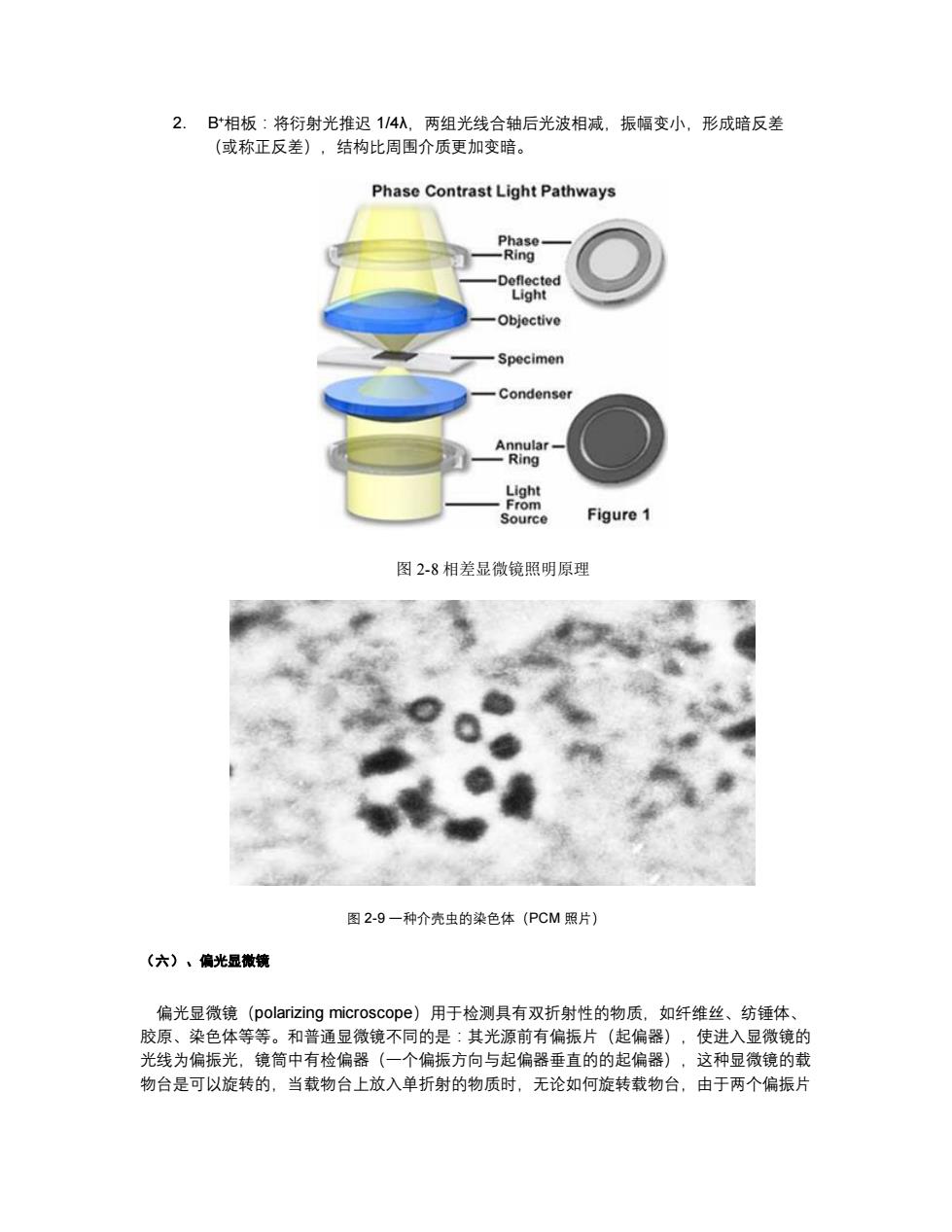

2. B+相板：将衍射光推迟 1/4λ，两组光线合轴后光波相减，振幅变小，形成暗反差 （或称正反差），结构比周围介质更加变暗。 图 2-8 相差显微镜照明原理 图 2-9 一种介壳虫的染色体（PCM 照片） （六）、偏光显微镜 偏光显微镜（polarizing microscope）用于检测具有双折射性的物质，如纤维丝、纺锤体、 胶原、染色体等等。和普通显微镜不同的是：其光源前有偏振片（起偏器），使进入显微镜的 光线为偏振光，镜筒中有检偏器（一个偏振方向与起偏器垂直的的起偏器），这种显微镜的载 物台是可以旋转的，当载物台上放入单折射的物质时，无论如何旋转载物台，由于两个偏振片
是垂直的，显微镜里看不到光线，而放入双折射性物质时，由于光线通过这类物质时发生偏 转，因此旋转载物台便能检测到这种物体。 (七)、微分干涉差显微镜 1952年，Nomarski在相差显微镜原理的基础上发明了微分干涉差显微镜(differential interference contrast microscope)。DIC显微镜又称Nomarski相差显微镜(Nomarki contrast microscope),其优点是能显示结构的三维立体投影影像。与相差显微镜相比，其标 本可略厚一点，折射率差别更大，故影像的立体感更强。 DC显微镜的物理原理完全不同于相差显微镜，技术设计要复杂得多。DC利用的是偏 振光，有四个特殊的光学组件：偏振器(polarizer)、DIC棱镜、DlC滑行器和检偏器 (analyzer)。偏振器直接装在聚光系统的前面，使光线发生线性偏振。在聚光器中则安装了 石英Vollaston棱镜，即DIC棱镜，此棱镜可将一束光分解成偏振方向不同的两束光(x和 y),二者成一小夹角。聚光器将两束光调整成与显微镜光轴平行的方向。最初两束光相位一 致，在穿过标本相邻的区域后，由于标本的厚度和折射率不同，引起了两束光发生了光程差。 在物镜的后焦面处安装了第二个Vollaston棱镜，即DIC滑行器，它把两束光波合并成一束。 这时两束光的偏振面(x和y)仍然存在。最后光束穿过第二个偏振装置，即检偏器。在光束 形成目镜DIC影像之前，检偏器与偏光器的方向成直角。检偏器将两束垂直的光波组合成具 有相同偏振面的两束光，从而使二者发生干涉。X和y波的光程差决定着透光的多少。光程差 值为0时，没有光穿过检偏器；光程差值等于波长一半时，穿过的光达到最大值。于是在灰色 的背景上，标本结构呈现出亮暗差。为了使影像的反差达到最佳状态，可通过调节DIC滑行 器的纵行微调来改变光程差，光程差可改变影像的亮度。调节DIC滑行器可使标本的细微结 构呈现出正或负的投影形象，通常是一侧亮，而另一侧暗，这便造成了标本的人为三维立体 感，类似大理石上的浮雕（图2-10）
是垂直的，显微镜里看不到光线，而放入双折射性物质时，由于光线通过这类物质时发生偏 转，因此旋转载物台便能检测到这种物体。 （七）、微分干涉差显微镜 1952 年，Nomarski 在相差显微镜原理的基础上发明了微分干涉差显微镜（differential interference contrast microscope）。DIC 显微镜又称 Nomarski 相差显微镜（Nomarki contrast microscope），其优点是能显示结构的三维立体投影影像。与相差显微镜相比，其标 本可略厚一点，折射率差别更大，故影像的立体感更强。 DIC 显微镜的物理原理完全不同于相差显微镜，技术设计要复杂得多。DIC 利用的是偏 振光，有四个特殊的光学组件：偏振器（polarizer）、DIC 棱镜、DIC 滑行器和检偏器 （analyzer）。偏振器直接装在聚光系统的前面，使光线发生线性偏振。在聚光器中则安装了 石英 Wollaston 棱镜，即 DIC 棱镜，此棱镜可将一束光分解成偏振方向不同的两束光（x 和 y），二者成一小夹角。聚光器将两束光调整成与显微镜光轴平行的方向。最初两束光相位一 致，在穿过标本相邻的区域后，由于标本的厚度和折射率不同，引起了两束光发生了光程差。 在物镜的后焦面处安装了第二个 Wollaston 棱镜，即 DIC 滑行器，它把两束光波合并成一束。 这时两束光的偏振面（x 和 y）仍然存在。最后光束穿过第二个偏振装置，即检偏器。在光束 形成目镜 DIC 影像之前，检偏器与偏光器的方向成直角。检偏器将两束垂直的光波组合成具 有相同偏振面的两束光，从而使二者发生干涉。x 和 y 波的光程差决定着透光的多少。光程差 值为 0 时，没有光穿过检偏器；光程差值等于波长一半时，穿过的光达到最大值。于是在灰色 的背景上，标本结构呈现出亮暗差。为了使影像的反差达到最佳状态，可通过调节 DIC 滑行 器的纵行微调来改变光程差，光程差可改变影像的亮度。调节 DIC 滑行器可使标本的细微结 构呈现出正或负的投影形象，通常是一侧亮，而另一侧暗，这便造成了标本的人为三维立体 感，类似大理石上的浮雕（图 2-10）
