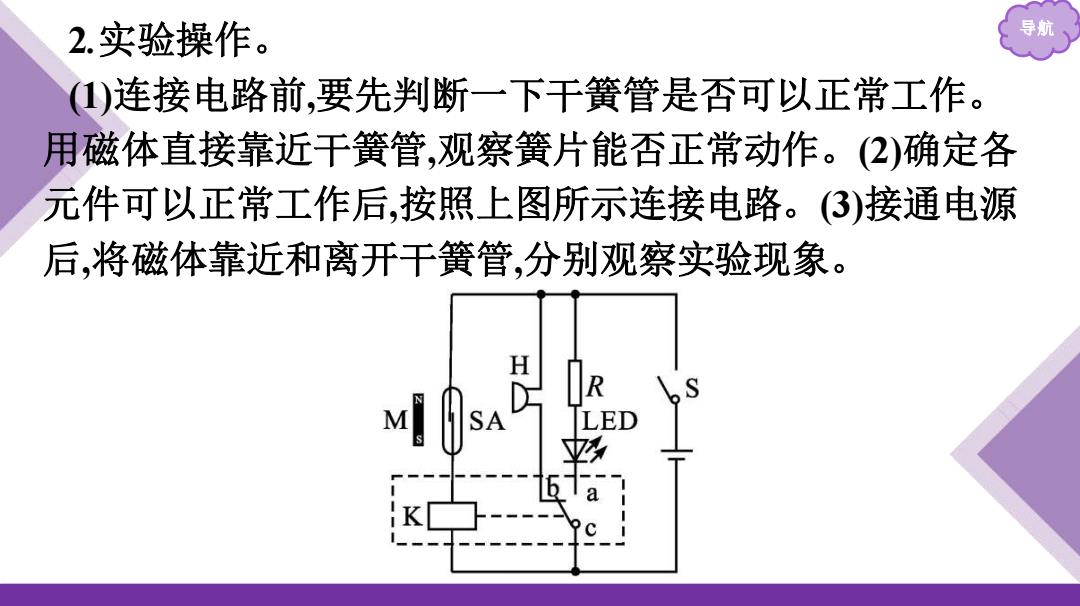

2.实验操作。 导期 ()连接电路前，要先判断一下干簧管是否可以正常工作。 用磁体直接靠近干簧管，观察簧片能否正常动作。(2)确定各 元件可以正常工作后，按照上图所示连接电路。(3)接通电源 后，将磁体靠近和离开干簧管，分别观察实验现象。 SA TLED f-1 返 a K
导航 2.实验操作。 (1)连接电路前,要先判断一下干簧管是否可以正常工作。 用磁体直接靠近干簧管,观察簧片能否正常动作。(2)确定各 元件可以正常工作后,按照上图所示连接电路。(3)接通电源 后,将磁体靠近和离开干簧管,分别观察实验现象

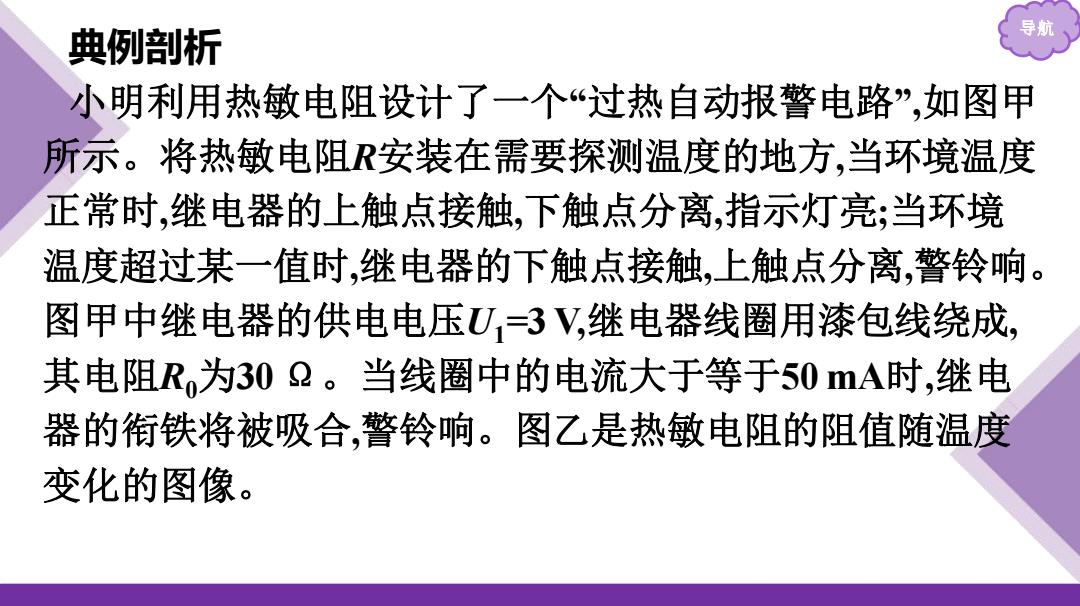

典例剖析 小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲 所示。将热敏电阻R安装在需要探测温度的地方，当环境温度 正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境 温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。 图甲中继电器的供电电压U,=3V,继电器线圈用漆包线绕成， 其电阻R为302。当线圈中的电流大于等于50mA时，继电 器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度 变化的图像
导航 典例剖析 小明利用热敏电阻设计了一个“过热自动报警电路”,如图甲 所示。将热敏电阻R安装在需要探测温度的地方,当环境温度 正常时,继电器的上触点接触,下触点分离,指示灯亮;当环境 温度超过某一值时,继电器的下触点接触,上触点分离,警铃响。 图甲中继电器的供电电压U1 =3 V,继电器线圈用漆包线绕成, 其电阻R0为30 Ω。当线圈中的电流大于等于50 mA时,继电 器的衔铁将被吸合,警铃响。图乙是热敏电阻的阻值随温度 变化的图像

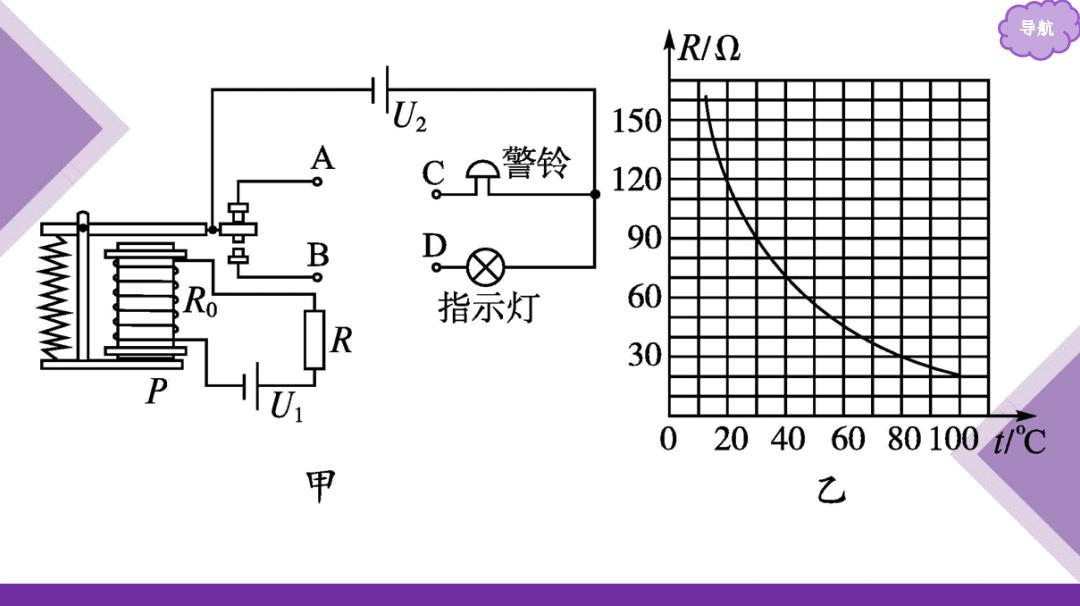

导航 ↑R/2 U2 150 A 警铃 120 B D 90 Ro 指示灯 60 R 30 P U 0 20406080100t/℃ 甲 乙
导航

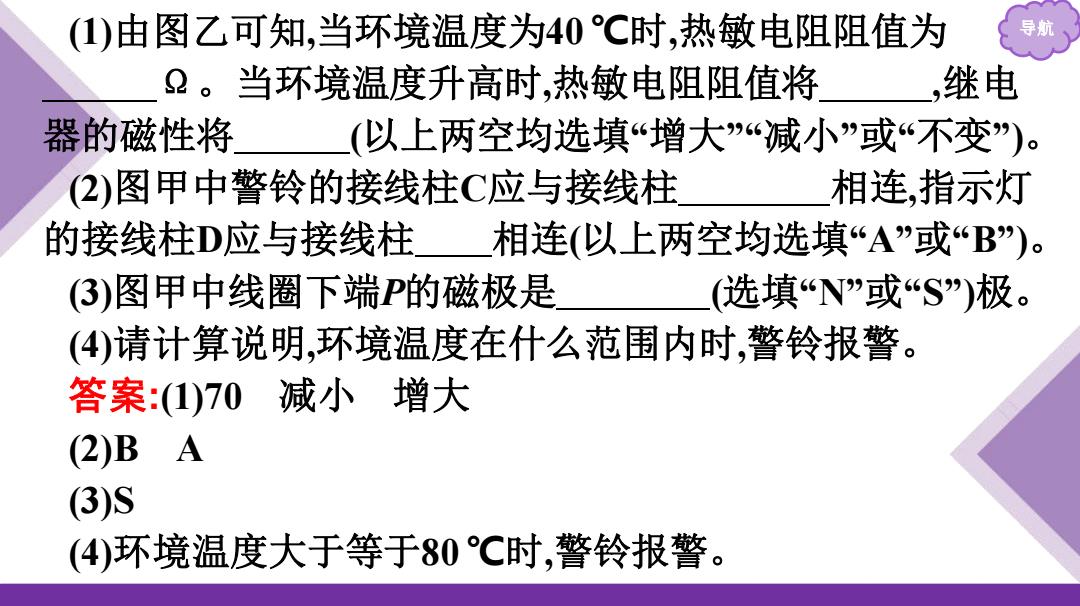

()由图乙可知，当环境温度为40℃时，热敏电阻阻值为 Ω。当环境温度升高时，热敏电阻阻值将 ,继电 器的磁性将 (以上两空均选填“增大“减小”或“不变”)。 (2)图甲中警铃的接线柱C应与接线柱 相连，指示灯 的接线柱D应与接线柱 相连（以上两空均选填“A”或B)。 3)图甲中线圈下端P的磁极是 (选填N”或“S)极。 (4)请计算说明，环境温度在什么范围内时，警铃报警。 答案：1)70减小增大 (2)B A (3)S (4)环境温度大于等于80℃时，警铃报警
导航 (1)由图乙可知,当环境温度为40 ℃时,热敏电阻阻值为 Ω。当环境温度升高时,热敏电阻阻值将 ,继电 器的磁性将 (以上两空均选填“增大”“减小”或“不变”)。 (2)图甲中警铃的接线柱C应与接线柱 相连,指示灯 的接线柱D应与接线柱 相连(以上两空均选填“A”或“B”)。 (3)图甲中线圈下端P的磁极是 (选填“N”或“S”)极。 (4)请计算说明,环境温度在什么范围内时,警铃报警。 答案:(1)70 减小 增大 (2)B A (3)S (4)环境温度大于等于80 ℃时,警铃报警
