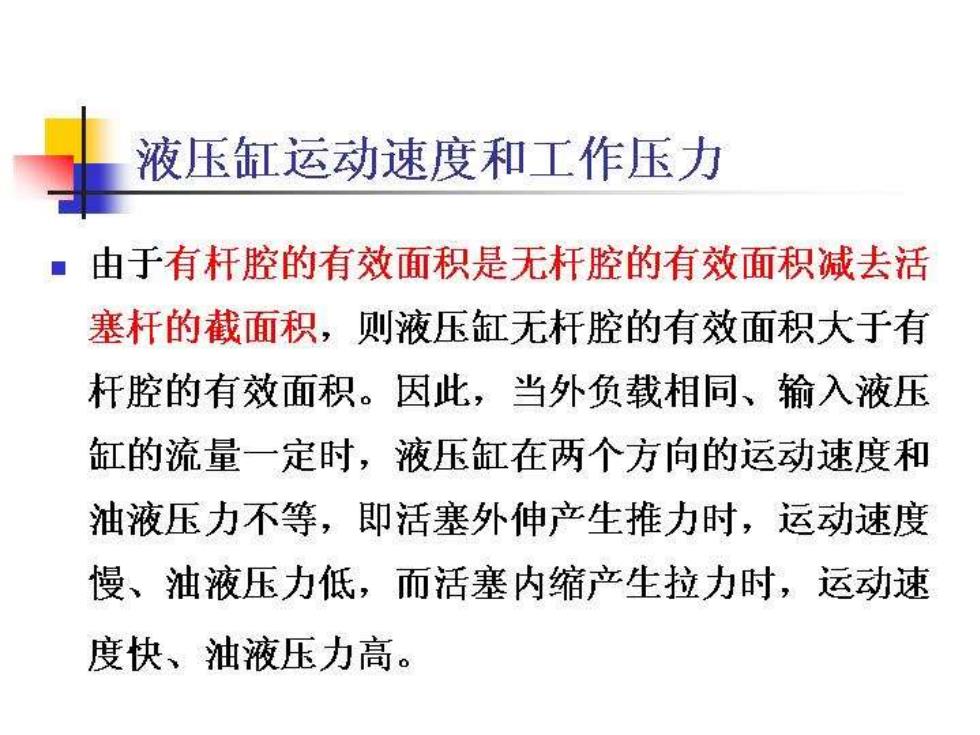

液压缸运动速度和工作压力 由于有杆腔的有效面积是无杆腔的有效面积减去活 塞杆的截面积，则液压缸无杆腔的有效面积大于有 杆腔的有效面积。因此，当外负载相同、输入液压 缸的流量一定时，液压缸在两个方向的运动速度和 油液压力不等，即活塞外伸产生推力时，运动速度 慢、油液压力低，而活塞内缩产生拉力时，运动速 度快、油液压力高
单活塞杆双作用液压缸结构剖视图
液压缸计算举例 例4-1图4-4所示为单活塞杆双作用液压缸，活 塞直径D=9cm,活塞杆直径d=6cm,输入的 流量q=25L/min,进油腔压力p,=4MPa,回油 腔背压p2=0.5Pa。若不计泄漏，求： 液压缸伸出和缩回时的运动速度的大小？ 作用力的大小？输出功率是多少？
双活塞杆双作用液压缸

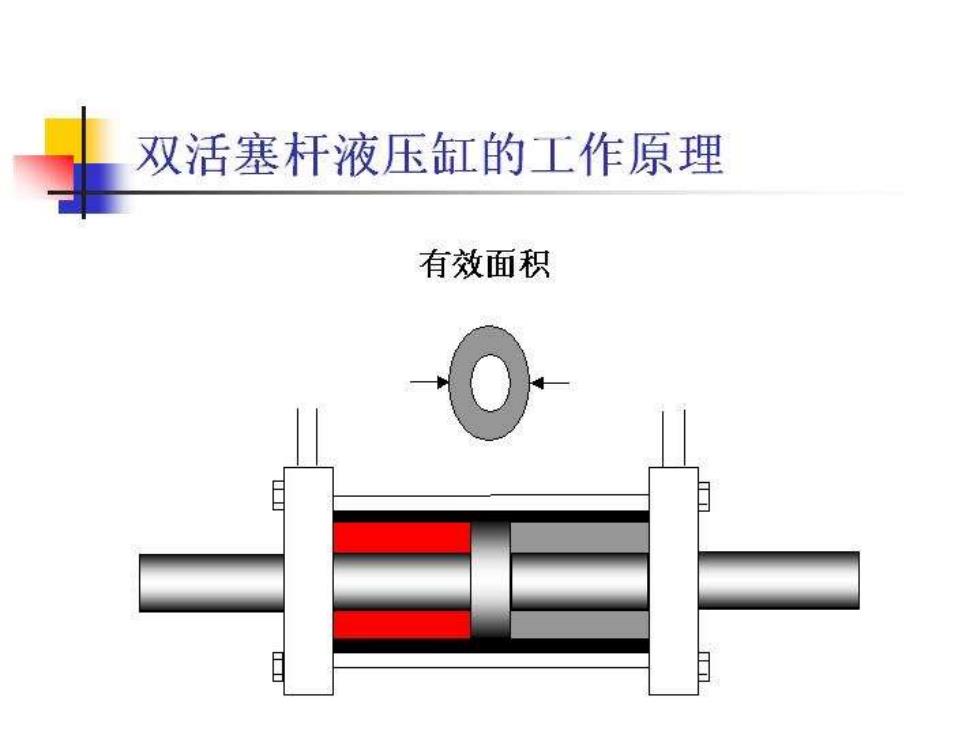

双活塞杆液压缸的工作原理 有效面积
