第3章 液压动力元件
第3章 液压动力元件 ■3.1概述 ■3.2齿轮泵 ■3.3 吐片泵 ■3.4 柱塞泵 ■3.5 液压泵的功率和效率

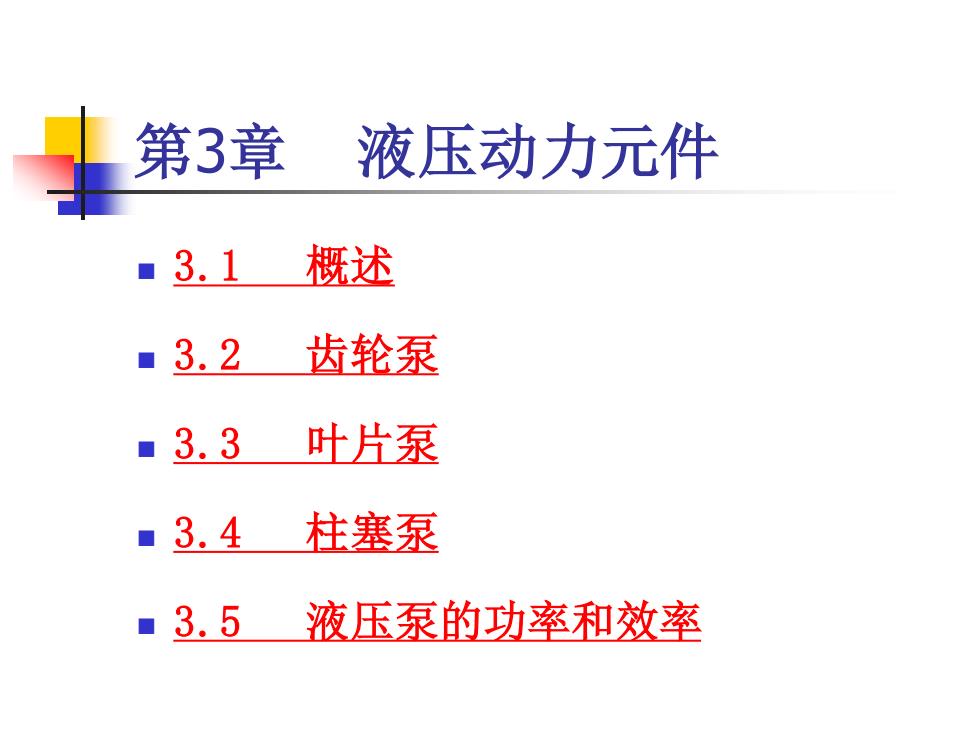

第3章 液压动力元件 ◼ 3.1 概述 ◼ 3.2 齿轮泵 ◼ 3.3 叶片泵 ◼ 3.4 柱塞泵 ◼ 3.5 液压泵的功率和效率

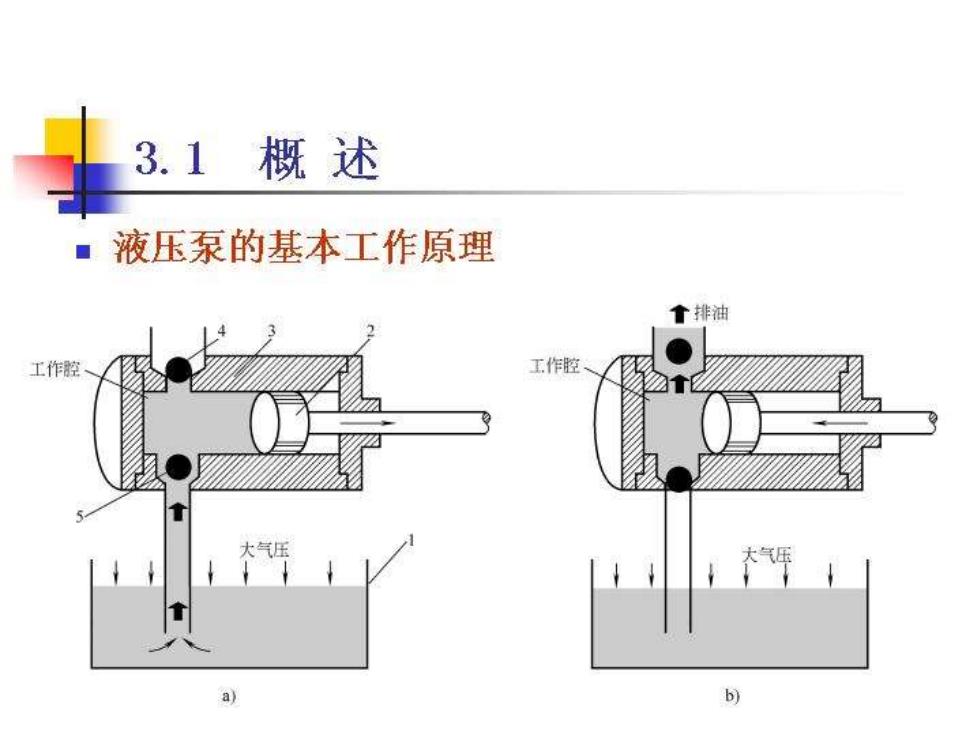

3.1概述 ■ 液压泵的基本工作原理 食排油 工作腔 工作腔、 大气用 a) b)

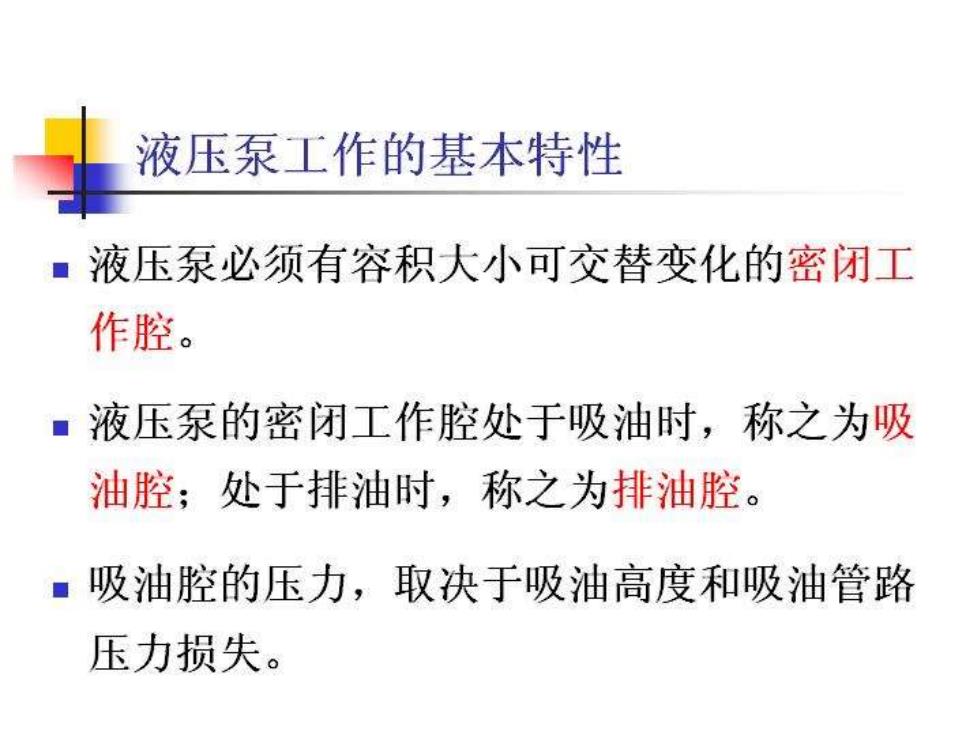

液压泵工作的基本特性 液压泵必须有容积大小可交替变化的密闭工 作腔。 ■液压泵的密闭工作腔处于吸油时，称之为吸 油腔；处于排油时，称之为排油腔。 吸油腔的压力，取决于吸油高度和吸油管路 压力损失
液压泵在油箱之上 节流阀 液压泵 大气压 a)
