第一章 概论 第一节 液压传动的定义 原动机一动力源 机器 电动机 内燃机 燃气轮机 其它形式
第一节 液压传动的定义 第一章 概论 原动机——动力源 机器 燃气轮机 其它形式 内燃机 电动机
第一章 概论 第一节 液压传动的定义 原动机一动力源 传动装置 实现动力（能量） 的转换与控 机器〈 制，以满足工作机对力（转矩)、工作速 度 （或转速)及位置的要求。 工作机—对外做功 按传动件（工作介质)不同， 机械传动 电气传动 液力传动 传动 液体传动 流体传动 液压传动 气体传动 复合传动 液压传动：以液体作为工作介质，并以压力能进行 动力（或能量）的传递、转换与控制的液体传动
第一节 液压传动的定义 第一章 概论 原动机——动力源 机器 液力传动 液体传动 液压传动 气体传动 机械传动 电气传动 流体传动 复合传动 传动 按传动件（工作介质）不同， 液压传动：以液体作为工作介质，并以压力能进行 动力（或能量）的传递、转换与控制的液体传动。 传动装置——实现动力（能量）的转换与控 制， 以满足工作机对力（转矩）、工作速 度 （或转速）及位置的要求。 工作机——对外做功
第二节液压传动的工作原理及组成部分 工作原理 能量传递通过液体完成 液体压力 单位面积液体所受的力 理想状态，液体压力处处相等 (帕斯卡原理) 液压传动 液体压力能传递机械能

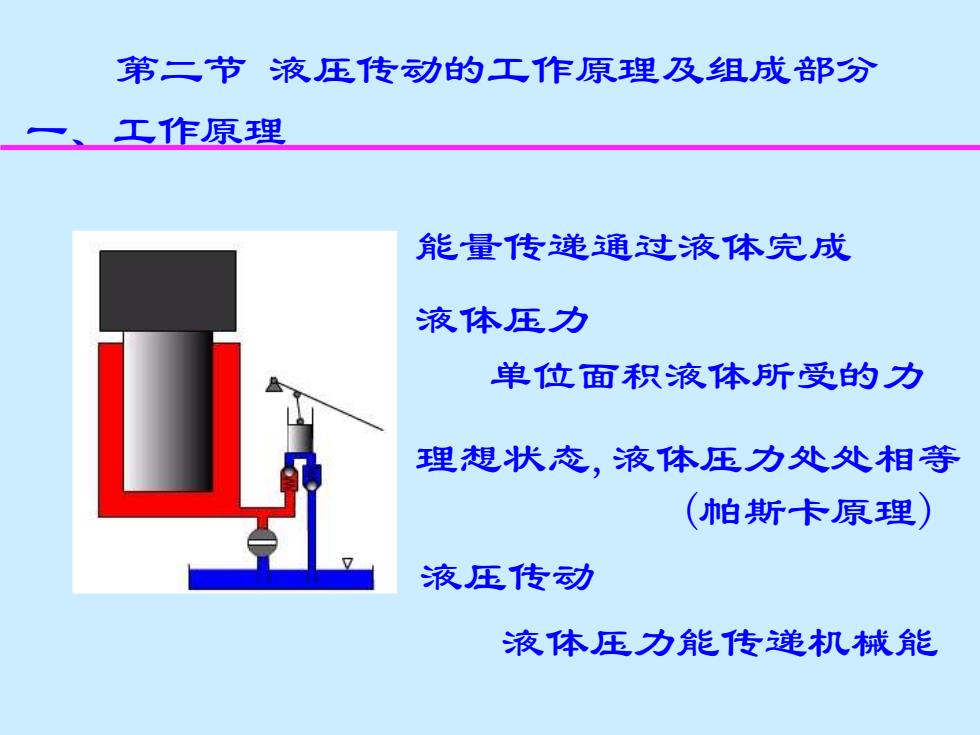

一、工作原理 第二节 液压传动的工作原理及组成部分 能量传递通过液体完成 液体压力 单位面积液体所受的力 理想状态,液体压力处处相等 (帕斯卡原理) 液压传动 液体压力能传递机械能
第二节液压传动的工作原理及组成都分 二、工作特点 1力或力矩传递通过液体压力实现 p= ΓA1 F,F一大小活塞作用力 A,A2一大小活塞作用面积 *液压系统的工作压力取决于外负载
二、工作特点 第二节 液压传动的工作原理及组成部分 1 力或力矩传递通过液体压力实现 F1 , F2 －大小活塞作用力 A1 , A2 －大小活塞作用面积 p F A F A = = 2 2 1 1 液压系统的工作压力取决于外负载 A1 F2 F1 A2
