石河子大学：《液压与气压传动》课程教学资源（PPT课件）第4章 液压执行元件

单活塞杆双作用液压缸

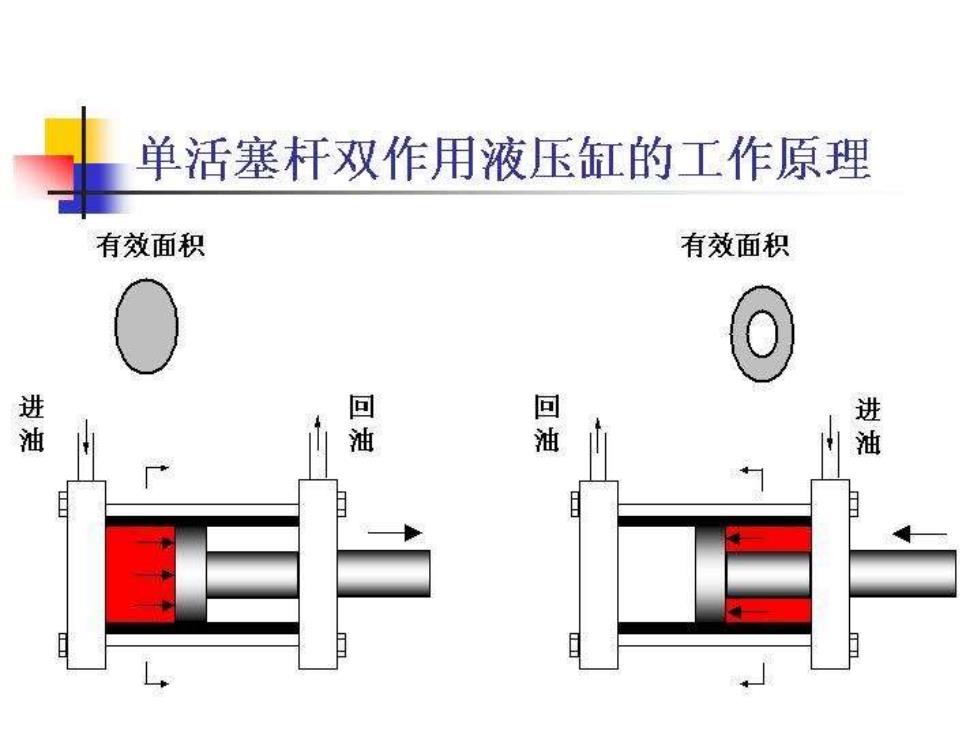

单活塞杆双作用液压缸的工作原理 有效面积 有效面积 回 油 回油 油

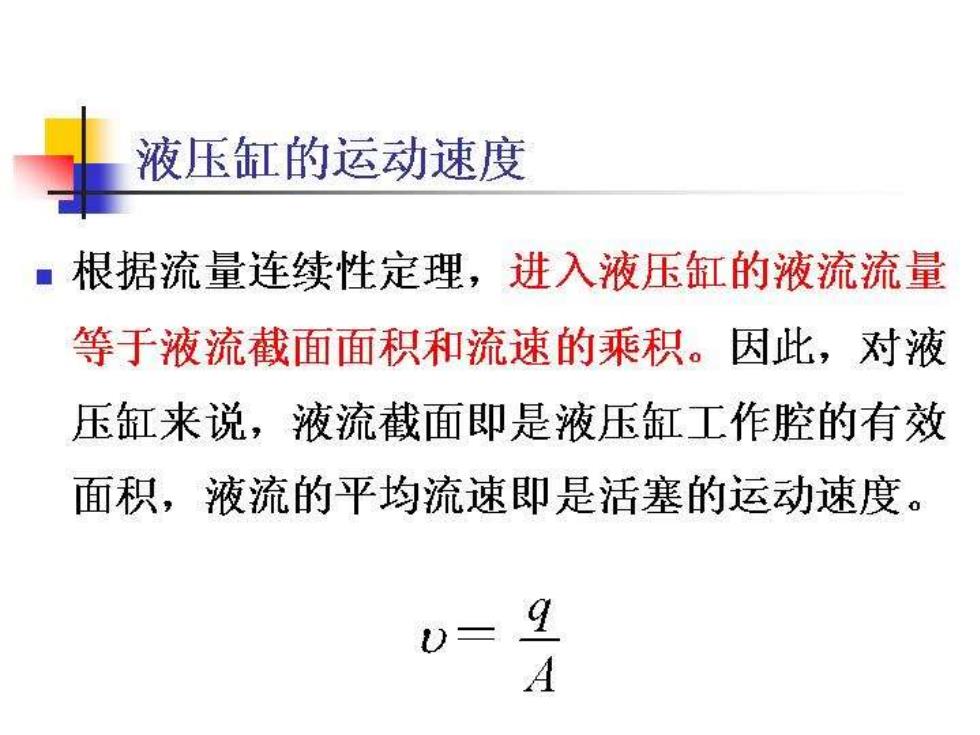

液压缸的运动速度 ■根据流量连续性定理，进入液压缸的液流流量 等于液流截面面积和流速的乘积。因此，对液 压缸来说，液流截面即是液压缸工作腔的有效 面积，液流的平均流速即是活塞的运动速度。 9 A

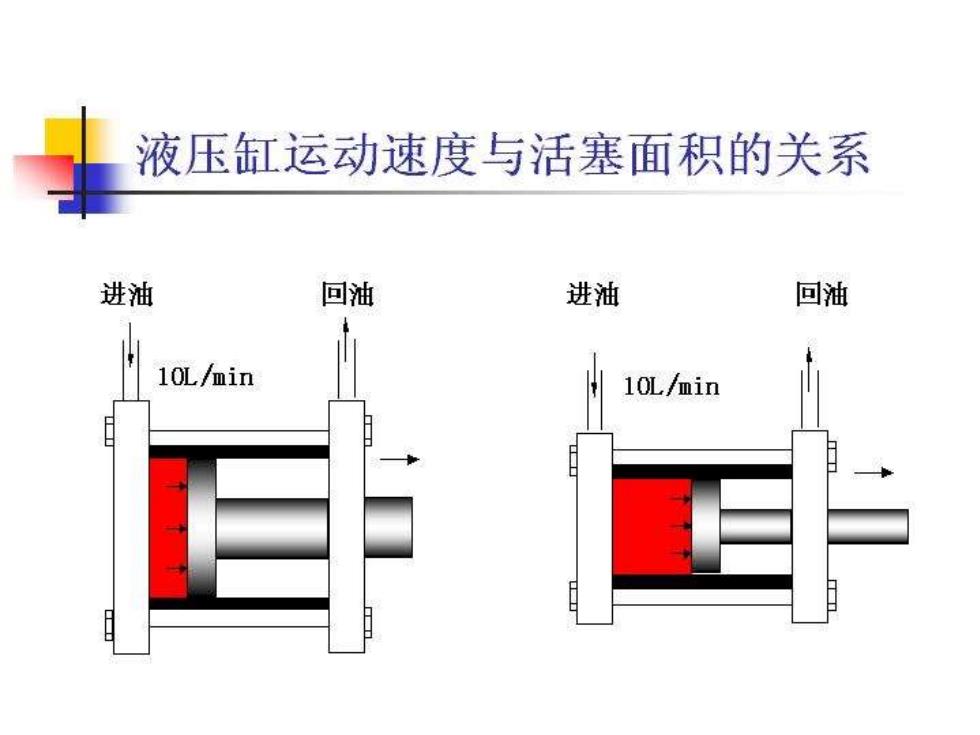

液压缸运动速度与活塞面积的关系 进油 回油 进油 回油 10L/min 10L/min

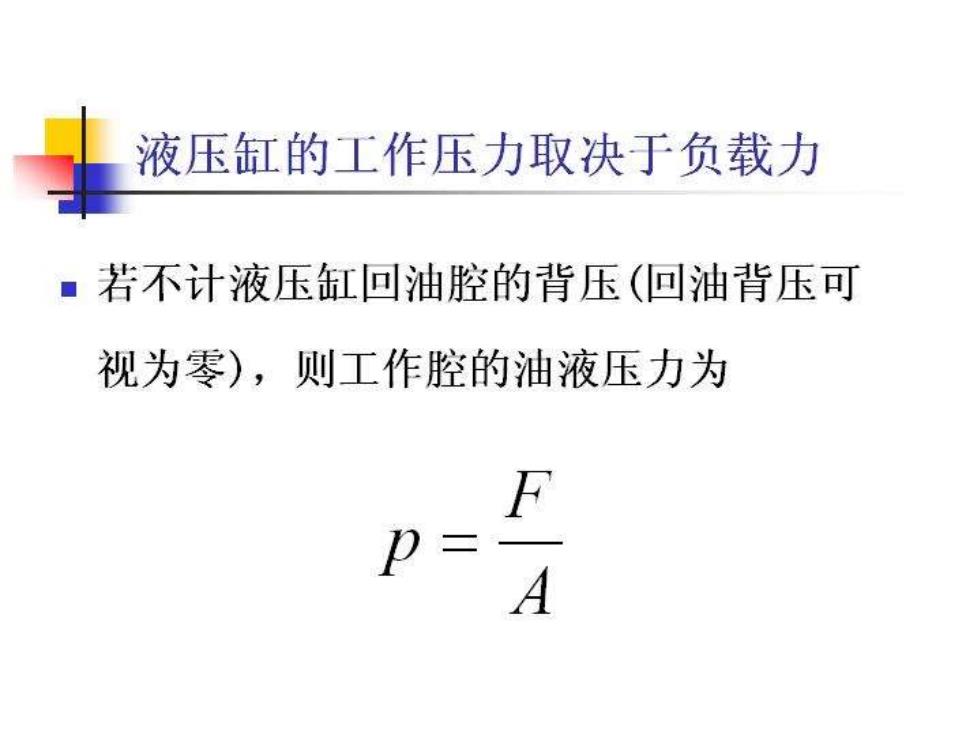

液压缸的工作压力取决于负载力 ■若不计液压缸回油腔的背压（回油背压可 视为零)，则工作腔的油液压力为 F A
