第11章 气动系统在自动化 装置中的应用 ▣11.1 气动技术在平带纠偏中的应用 m11.2 举升转向装置 ■11.3气动力控制及位置控制在自动化 装置中的应用
第11章 气动系统在自动化 装置中的应用 ◼ 11.1 气动技术在平带纠偏中的应用 ◼ 11.2 举升转向装置 ◼ 11.3 气动力控制及位置控制在自动化 装置中的应用

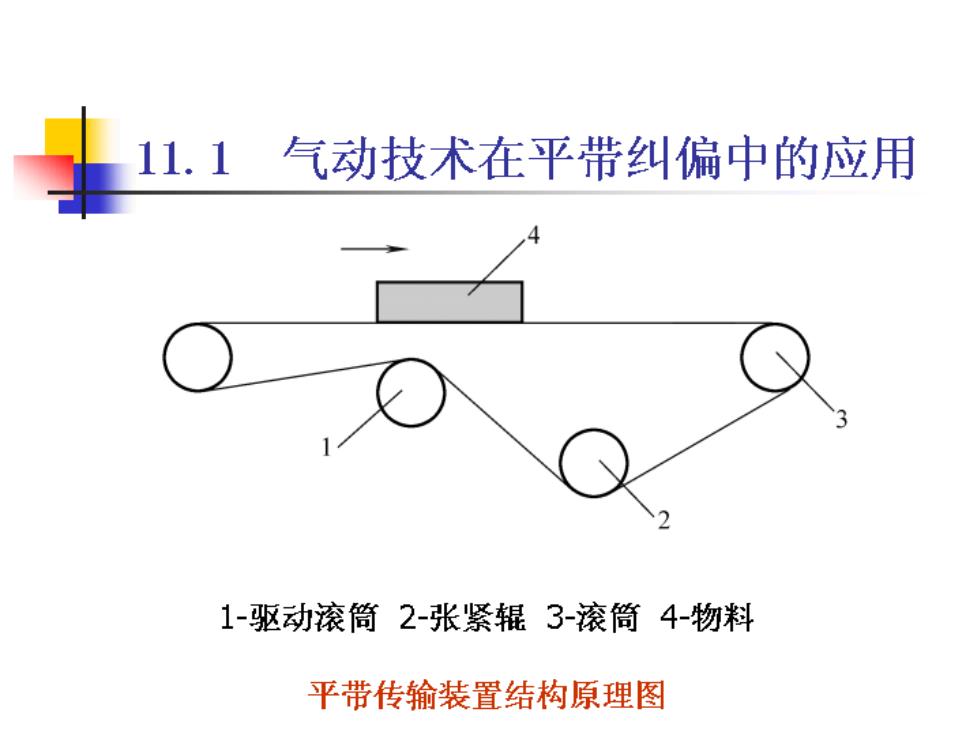

11.1 气动技术在平带纠偏中的应用 1-驱动滚筒2-张紧辊3-滚简4-物料 平带传输装置结构原理图
平带气动纠偏原理 轴眼 气缸2 气缸2 气缸2 K Q 滚筒 K3 左 右 K4 右 ◇ K2 气缸1 气缸1 气缸1 a) b) c
纠偏系统气动原理 米 2YA
纠偏系统控制流程 开始 Y KI 报警停机 N K2 N K3 IYA通电 N Y K4 2YA通电
