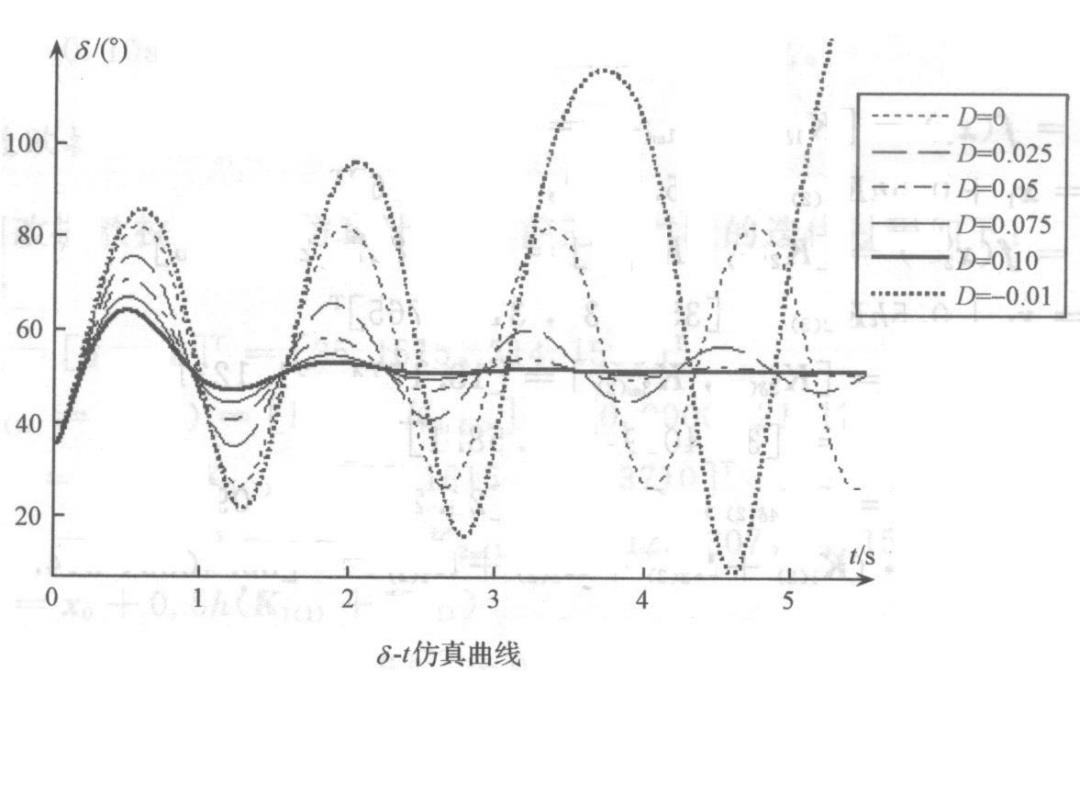

A6/() D=0 100 D=0.025 ----D=0.05 80 D=0.075 D-0.10 D=-0.01 60 40 20 t/s 0 十012 3 5 6-t仿真曲线

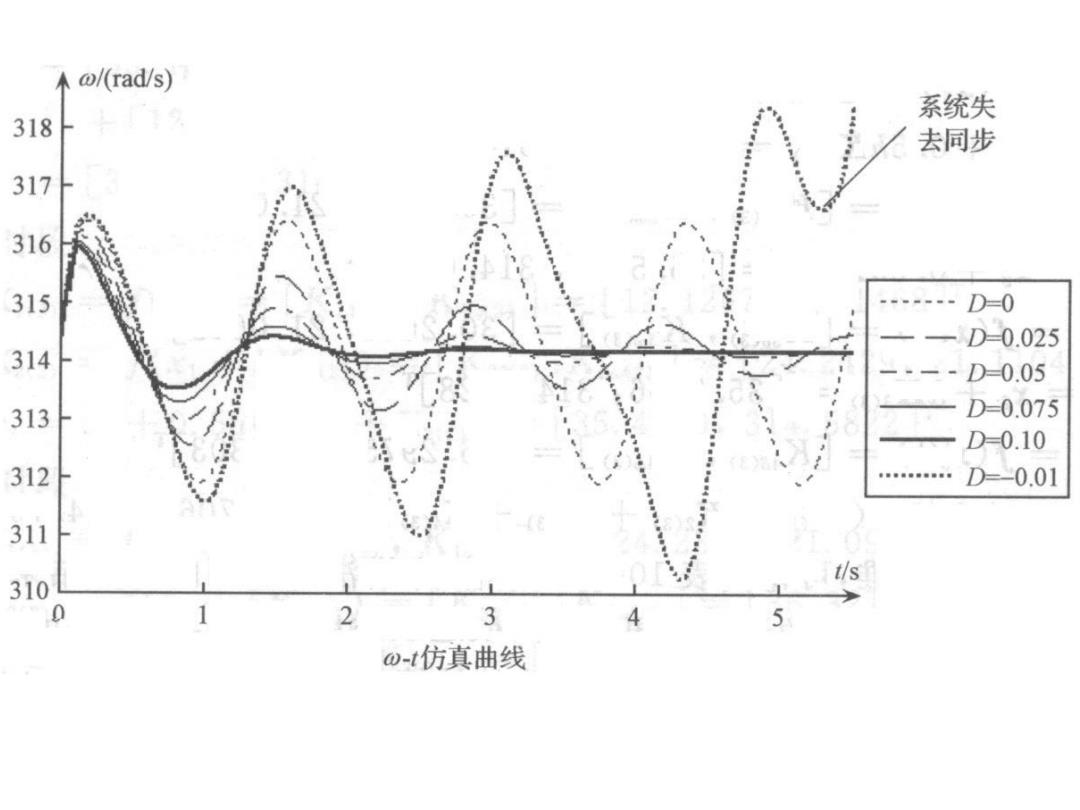

@/(rad/s) 系统失 318 去同步 317 316 315 D=0 ——D=0.025 314 -·--D=0.05 313 D=0.075 D=0.10 312 D=-0.01 311 t/s 310 0 1 2 3 4 5 o-t仿真曲线
从图中可以看到，阻尼对系统的暂态过程影响较大。 (1)当系统不存在阻尼(D=0)时，在故障发生后， 系统的功角和角速度均作等幅振荡。 (2)当系统存在正的阻尼(D>0)时，在故障发生 后，系统的功角和角速度的振幅均逐渐衰减。随 着时间的增长，系统逐渐回到平衡状态。且系统 阻尼越强（即D的取值越大），功角和角速度的振荡 衰减速度越快，系统越容易回到平衡状态
从图中可以看到，阻尼对系统的暂态过程影响较大。 （1）当系统不存在阻尼(D＝0)时，在故障发生后， 系统的功角和角速度均作等幅振荡。 （2）当系统存在正的阻尼(D>0)时，在故障发生 后，系统的功角和角速度的振幅均逐渐衰减。随 着时间的增长，系统逐渐回到平衡状态。且系统 阻尼越强(即D的取值越大)，功角和角速度的振荡 衰减速度越快，系统越容易回到平衡状态
●(3)当系统存在负阻尼D<0)时，在故障 发生后，系统功角和角速度出现了增幅振 荡，系统无法恢复到稳定运行状态。电力 系统中的负阻尼现象，往往是由于控制设 备参数取值不合理或控制环节参数不匹配 造成的，在实际系统中应尽量避免
（3）当系统存在负阻尼(D<0)时，在故障 发生后，系统功角和角速度出现了增幅振 荡，系统无法恢复到稳定运行状态。电力 系统中的负阻尼现象，往往是由于控制设 备参数取值不合理或控制环节参数不匹配 造成的，在实际系统中应尽量避免
