正负电源： uA741的工作电压±12V。 具体接法：先把A、B两路稳压电源调到12V。将+12V的输出 接集成块的正电源端(7脚)，同时将-12V输出接集成块的负电 源端(4脚)，然后将稳压电源的地与被测电路的地相连。待测量 电路接好，检查无误后，再打开电源。 直流稳压电源XJ1780A 或取自实验箱的±1.3V一18V 7脚 4脚 +12V 共地 -12V

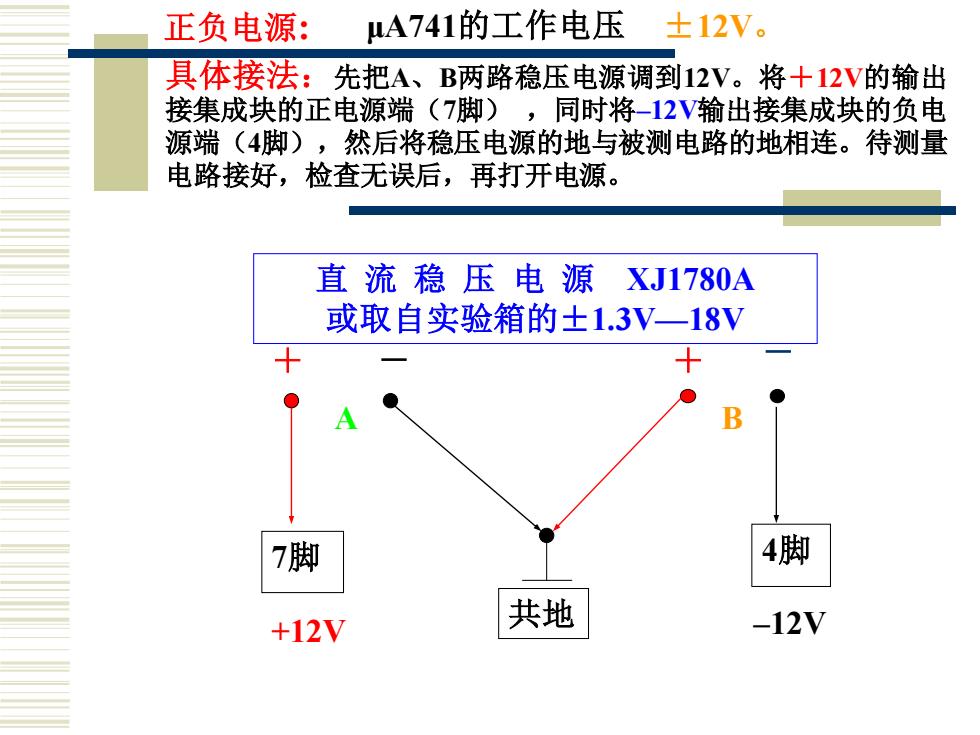

正负电源: μA741的工作电压 ±12V。 具体接法：先把A、B两路稳压电源调到12V。将＋12V的输出 接集成块的正电源端（7脚） ，同时将–12V输出接集成块的负电 源端（4脚），然后将稳压电源的地与被测电路的地相连。待测量 电路接好，检查无误后，再打开电源。 A ＋ － ＋ － 7脚 4脚 直 流 稳 压 电 源 XJ1780A 或取自实验箱的±1.3V—18V B 共地 +12V –12V
1、反相比例运算 测试反相比例放大器的输入输出电压，求电 压放大倍数并与估算值比较。 Vo (V) (V) A(测) 误差 实测 A（估) 值 值 +0.2 -2.0 -10 -0.2 2.0 -10 理论估算： 实测值计算： R=- 100K =-10 A=一 10K2
1、反相比例运算 测试反相比例放大器的输入输出电压，求电 压放大倍数并与估算值比较 。 VI（V） VO（V） AV（测） AV（估） 误差 理论 值 实测 值 + 0.2 —10 – 0.2 2.0 —10 –2.0 理论估算： 10 10 100 1 = − = − = − K K R R A F V 实测值计算： I O V V V A = −
