三相同步发电机的基本工作原理 结论：我团标准工频为50H☑，所水同步发电机的极 对数和转速成反比。 3000 p= n ●汽轮发电机转速款高，极对数轻少，必转速 n=3000r/min,则极对数p=1。 水轮发电机转速敕低，极对数款多，转速 n=125r/min,则极对数p=24

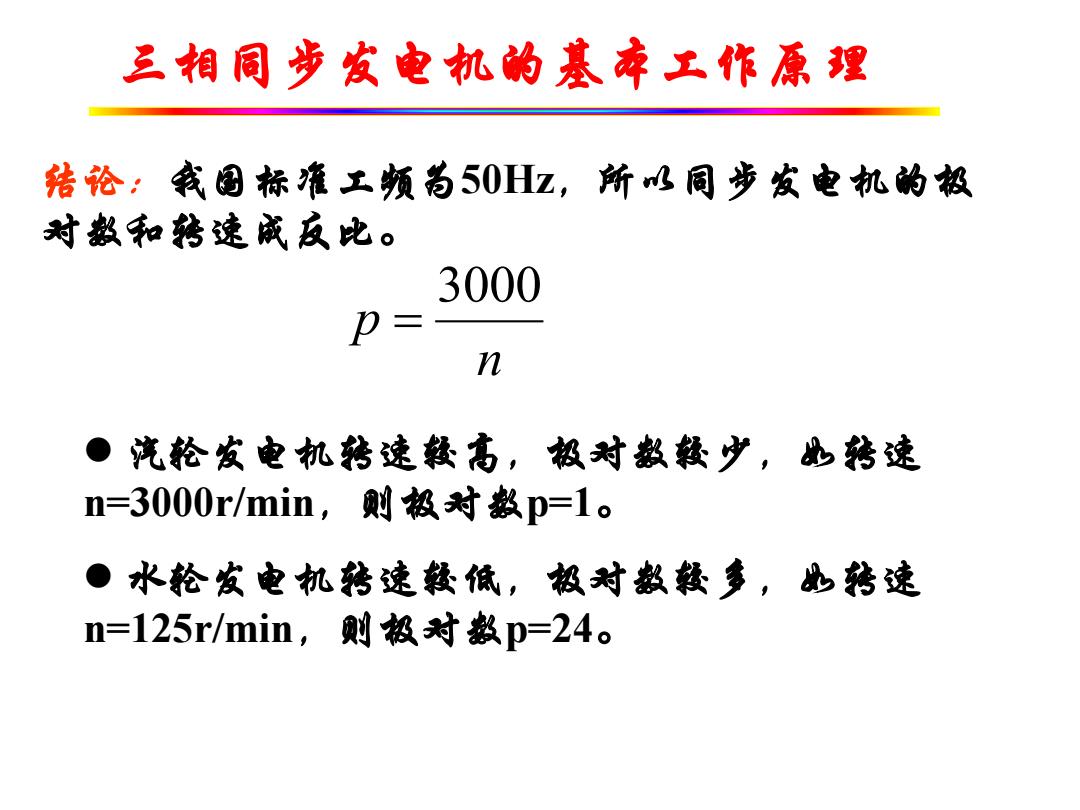

结论：我国标准工频为50Hz，所以同步发电机的极 对数和转速成反比。 n p 3000 汽轮发电机转速较高，极对数较少，如转速 n=3000r/min，则极对数p=1。 水轮发电机转速较低，极对数较多，如转速 n=125r/min，则极对数p=24。 三相同步发电机的基本工作原理
同步电机的美型 按运行方式不同分为：发电机、电动机和调相机。 按结构形式不同分为：电枢旋转式（简称转框式） 和城极旋转式（简称转场式）。嫩极旋转式按转 子结构不同又分为凸极式和德极式。 按安装方式不同分为：卧式和立式。 ·按原动机美型不同分为：汽轮发电机、水轮发电机、 燃气轮发电机、装油发电机、风力发电机、太阳能 发电机等等。 按冷却介质不同分为：空气海却、氢气海却、水海 却等

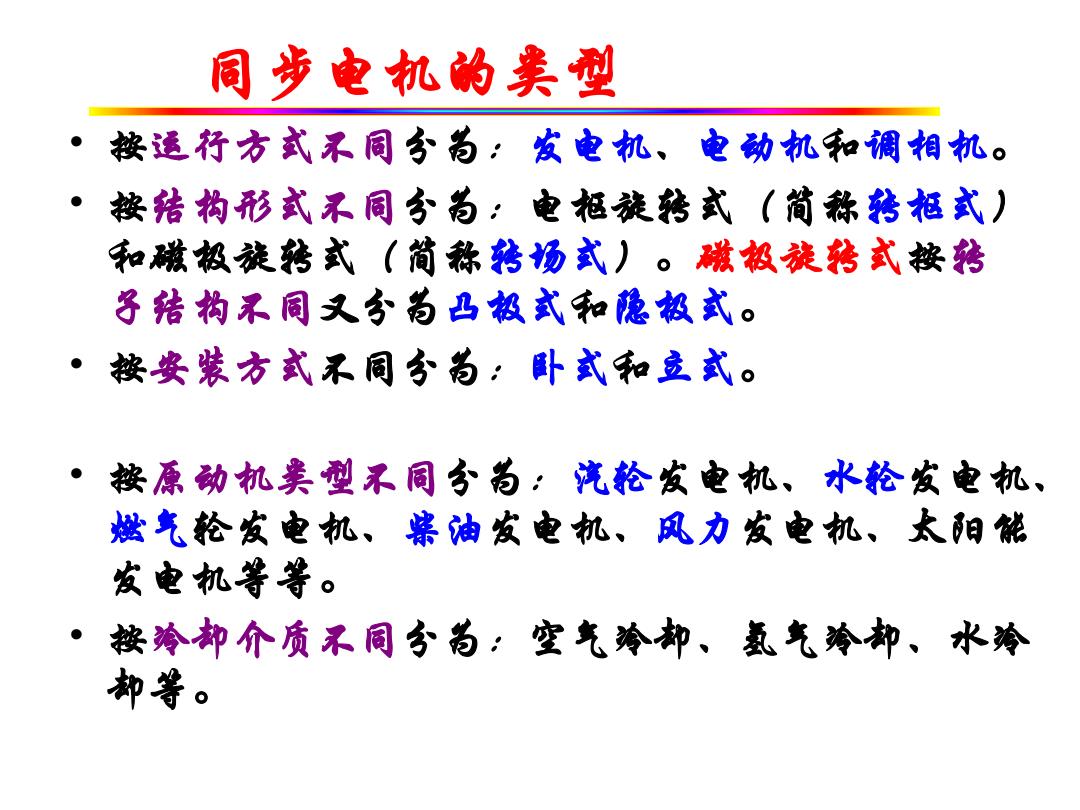

• 按运行方式不同分为：发电机、电动机和调相机。 • 按结构形式不同分为：电枢旋转式（简称转枢式） 和磁极旋转式（简称转场式）。磁极旋转式按转 子结构不同又分为凸极式和隐极式。 • 按安装方式不同分为：卧式和立式。 同步电机的类型 • 按原动机类型不同分为：汽轮发电机、水轮发电机、 燃气轮发电机、柴油发电机、风力发电机、太阳能 发电机等等。 • 按冷却介质不同分为：空气冷却、氢气冷却、水冷 却等
第二节同步发电机的基本构造 同步电机一般采用旋转城极式结构，根据磁极形状 可分为隐极和凸极两种型式。 电网人 电网入 励磁 励磁 隐极式 凸极式 >凸极同步电机气隙不怕自，适合于中速或低速旋转场合。 >隐教同步电机在不考底齿槽效寇时，气隙怕为，适合于高速 旋转

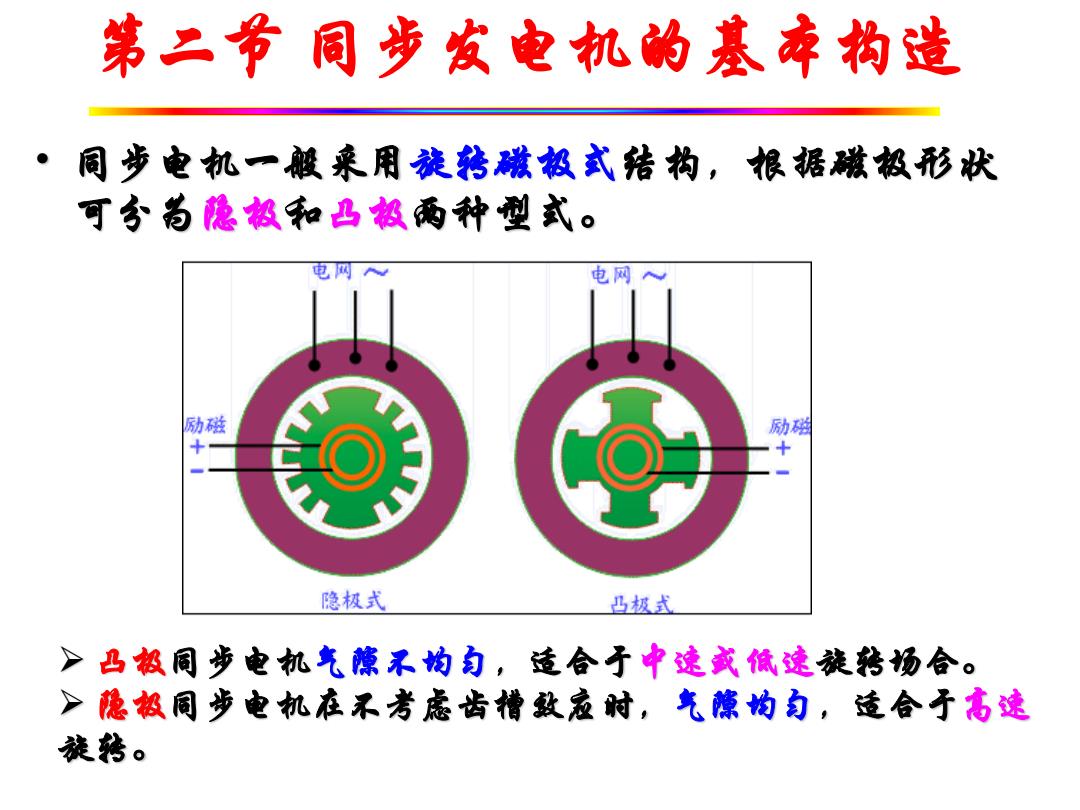

第二节 同步发电机的基本构造 • 同步电机一般采用旋转磁极式结构，根据磁极形状 可分为隐极和凸极两种型式。 凸极同步电机气隙不均匀，适合于中速或低速旋转场合。 隐极同步电机在不考虑齿槽效应时，气隙均匀，适合于高速 旋转
凸极式电机结构特点 气隙不怕为，极孤 底下气隙较小，极间部 分款大。 凸极式同步电机 1一定子2一凸极式转子

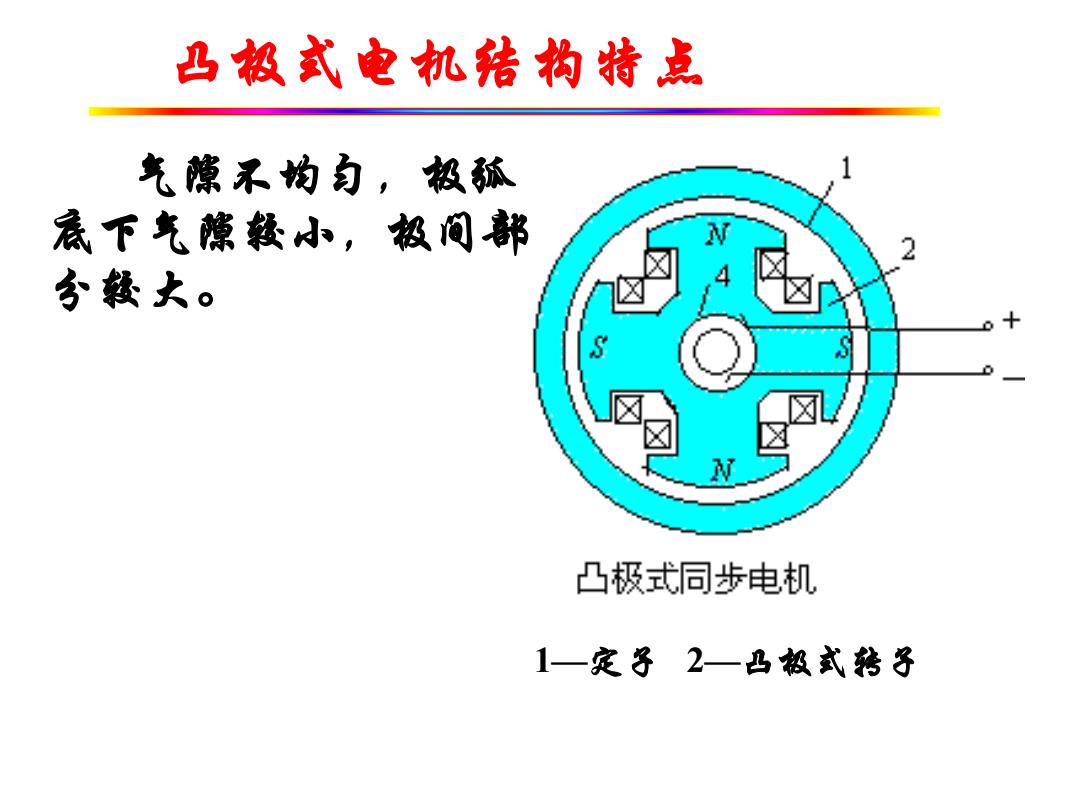

1—定子 2—凸极式转子 气隙不均匀，极弧 底下气隙较小，极间部 分较大。 凸极式电机结构特点
隐极式电机猪构特点 转子上设有马出 3 的成极，气隙灼自， 转子星圆拉形。 隐极式同步电机 1—定子3—隐极式转子

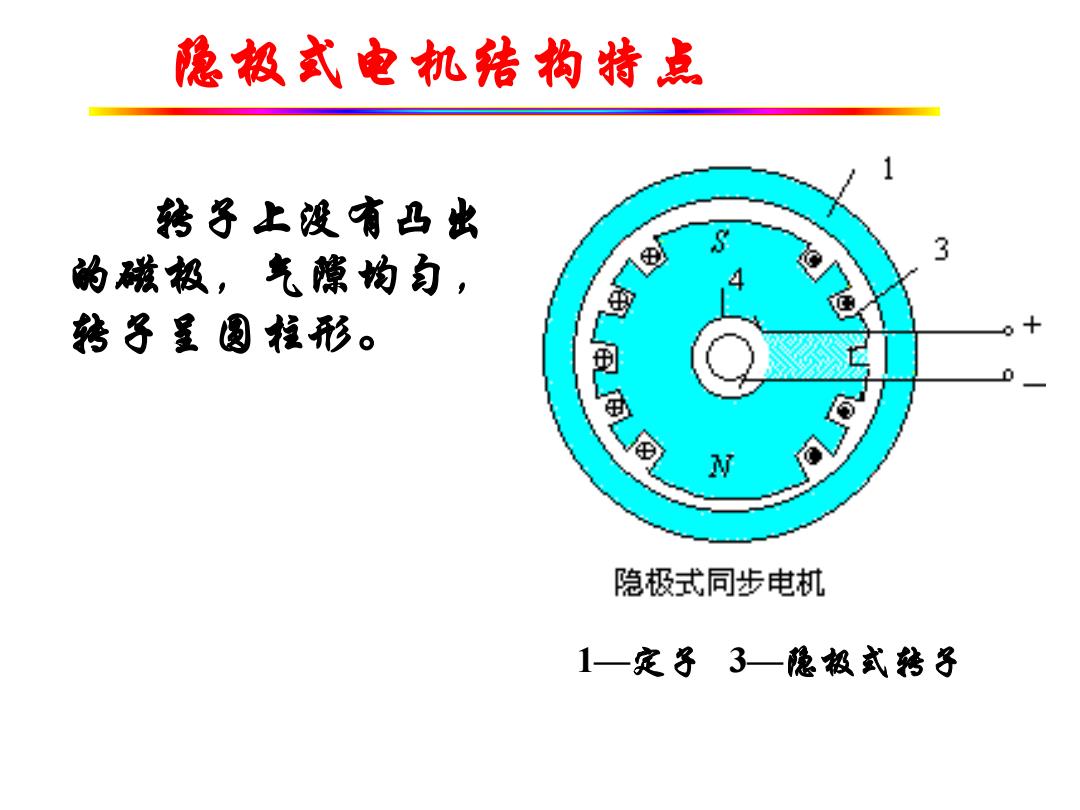

转子上没有凸出 的磁极，气隙均匀， 转子呈圆柱形。 1—定子 3—隐极式转子 隐极式电机结构特点
