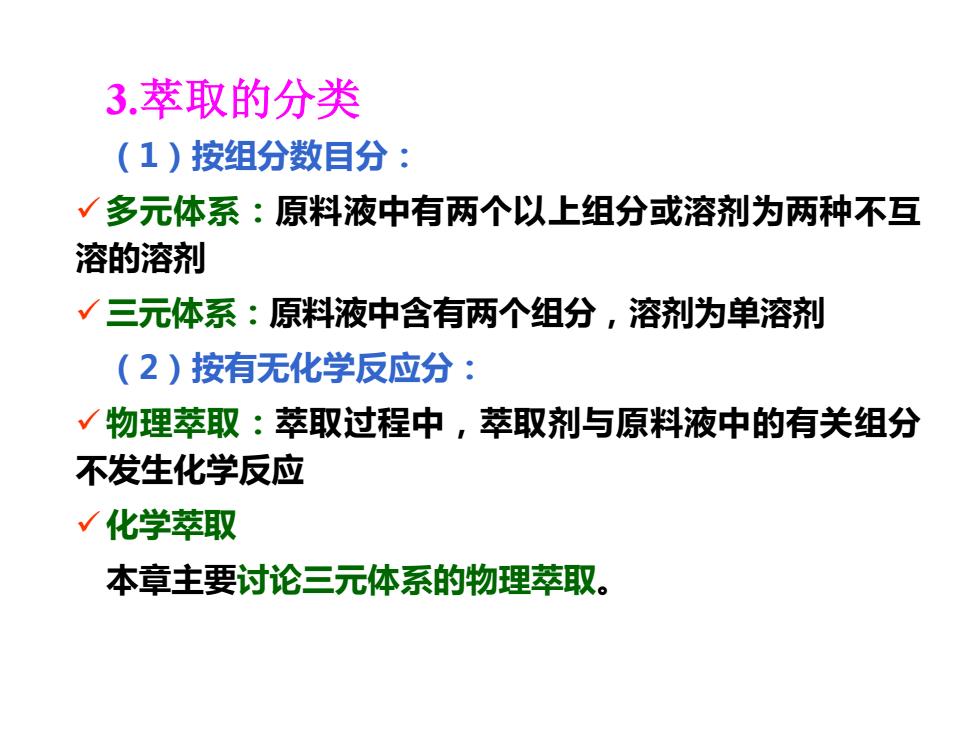

3.萃取的分类 (1)按组分数目分： √多元体系：原料液中有两个以上组分或溶剂为两种不互 溶的溶剂 √三元体系：原料液中含有两个组分，溶剂为单溶剂 (2)按有无化学反应分： √物理萃取：萃取过程中，萃取剂与原料液中的有关组分 不发生化学反应 √化学萃取 本章主要讨论三元体系的物理萃取
3.萃取的分类 （1）按组分数目分： ✓多元体系：原料液中有两个以上组分或溶剂为两种不互 溶的溶剂 ✓三元体系：原料液中含有两个组分，溶剂为单溶剂 （2）按有无化学反应分： ✓物理萃取：萃取过程中，萃取剂与原料液中的有关组分 不发生化学反应 ✓化学萃取 本章主要讨论三元体系的物理萃取

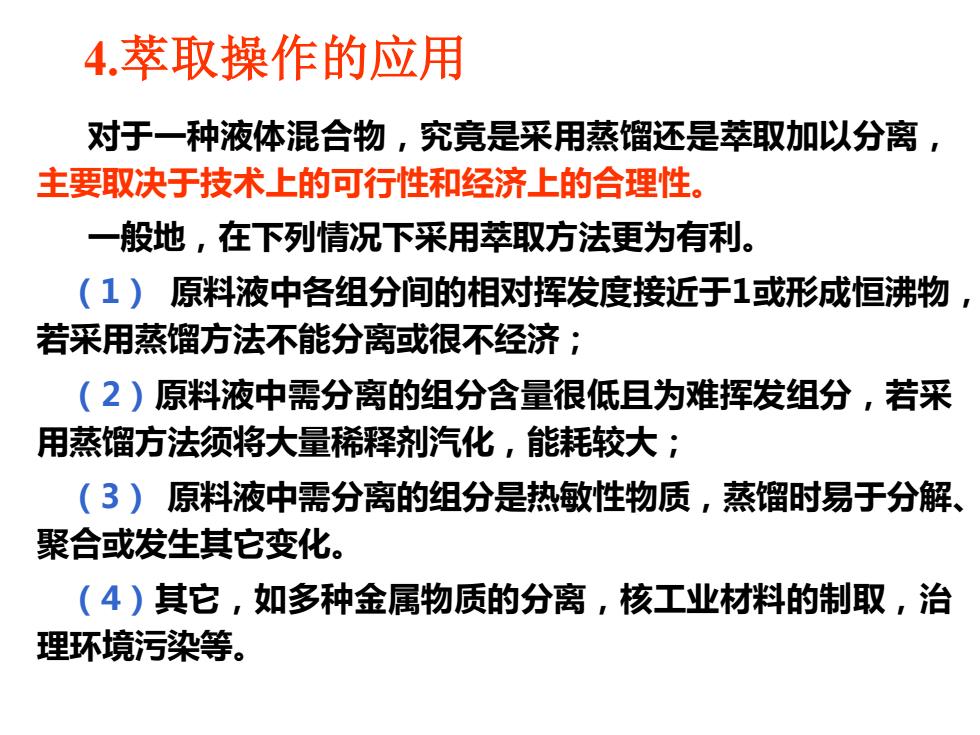

4.萃取操作的应用 对于一种液体混合物，究竟是采用蒸馏还是萃取加以分离， 主要取决于技术上的可行性和经济上的合理性。 一般地，在下列情况下采用萃取方法更为有利。 (1)原料液中各组分间的相对挥发度接近于1或形成恒沸物 若采用蒸馏方法不能分离或很不经济， (2)原料液中需分离的组分含量很低且为难挥发组分，若采 用蒸馏方法须将大量稀释剂汽化，能耗较大； (3)原料液中需分离的组分是热敏性物质，蒸馏时易于分解、 聚合或发生其它变化。 (4)其它，如多种金属物质的分离，核工业材料的制取，治 理环境污染等
4.萃取操作的应用 对于一种液体混合物，究竟是采用蒸馏还是萃取加以分离， 主要取决于技术上的可行性和经济上的合理性。 一般地，在下列情况下采用萃取方法更为有利。 （1） 原料液中各组分间的相对挥发度接近于1或形成恒沸物， 若采用蒸馏方法不能分离或很不经济； （2）原料液中需分离的组分含量很低且为难挥发组分，若采 用蒸馏方法须将大量稀释剂汽化，能耗较大； （3） 原料液中需分离的组分是热敏性物质，蒸馏时易于分解、 聚合或发生其它变化。 （4）其它，如多种金属物质的分离，核工业材料的制取，治 理环境污染等
4.2液-液萃取相平衡 4.2.1三角形坐标图及杠杆规则 1.三角形坐标图 三角形坐标图通常有等边三角形坐标图、等腰直角 三角形坐标图和非等腰直角三角形坐标图，如图所示 其中以等腰直角三角形坐标图最为常用。 A 0.8 0.2 A H 0.2 0.8 0.6 0.4 0.8 0.2 H 0.4 0.6 .0.4 0. 0.4 0.6 0.6 E M 0.6 0.4 E 高 D 0.8 0号 M D 0.8 0.2 0.8 F F 0.80.60.40.2 0.80.60.4 0.2 0.80.60.40.2 (a) (b) (c) 混合物的组成用质量分数表示
4.2 液-液萃取相平衡 4.2.1 三角形坐标图及杠杆规则 1.三角形坐标图 三角形坐标图通常有等边三角形坐标图、等腰直角 三角形坐标图和非等腰直角三角形坐标图，如图所示， 其中以等腰直角三角形坐标图最为常用。 图11-1 三角形相图 混合物的组成用质量分数表示
〖说明】 √在三角形坐标图中，AB边以A的质 量分数作为标度，BS边以B的质量分 A 数作为标度，SA边以S的质量分数作 为标度。 0.8 0.2 K √顶点分别代表一个纯组分，即顶点 0.6 .4 A表示纯溶质A,顶点B表示纯原溶 0.4 0.6 剂（稀释剂）B,顶点S表示纯萃取 E M 2 0.8 剂S。 √任意边上的任一点代表一个二元混 0.80.6 0.4 0.2 合物系，第三组分的组成为零。例如 (a) AB边上的E点，表示由A、B组成的 二元混合物系，由图可读得：A的组 成为0.40，则B的组成为（1.0-0.40) =0.60,S的组成为零
〖说明〗 ✓在三角形坐标图中，AB边以A的质 量分数作为标度，BS边以B的质量分 数作为标度，SA边以S的质量分数作 为标度。 ✓顶点分别代表一个纯组分，即顶点 A表示纯溶质A，顶点B表示纯原溶 剂（稀释剂）B，顶点S表示纯萃取 剂S。 ✓任意边上的任一点代表一个二元混 合物系，第三组分的组成为零。例如 AB边上的E点，表示由A、B组成的 二元混合物系，由图可读得：A的组 成为0.40，则B的组成为（1.0-0.40） = 0.60，S的组成为零
三角形坐标图的意义 √三角形坐标图内任一点代表一个三 元混合物系。如M点，其组成可按下 法确定：过点M分别作对边的平行线 0.2 ED、HG、KF,则由点E、G、K可 0.8 H K 直接读得A、B、S的组成分别为： 0.4 0.6 Xa=0.4、=0.3、K=0.3; 0.6 √在诸三角形坐标图中，等腰直角三 0 M D 0.8 角形坐标图可直接进行标绘，且读数 较为方便，故目前多采用等腰直角三 F 角形坐标图。 0.80.60.40.2 √实际应用时，一般首先由两直角边 (b) 的标度读得A、S的组成，再根据归 一化条件求得B的组成
三角形坐标图的意义 ✓三角形坐标图内任一点代表一个三 元混合物系。如M点,其组成可按下 法确定：过点M分别作对边的平行线 ED、HG、KF， 则由点 E、G、K 可 直接读得A、B、S的组成分别为： xA=0.4、xB=0.3、xS=0.3； ✓在诸三角形坐标图中，等腰直角三 角形坐标图可直接进行标绘，且读数 较为方便，故目前多采用等腰直角三 角形坐标图。 ✓实际应用时，一般首先由两直角边 的标度读得A、S的组成，再根据归 一化条件求得B的组成
