一、平行运行图通过能力 1.计算平行运行图通过能力的基本原理 (1)运行图周期 在平行运行图上，同一区间内同方向列车的运行 速度都是相同的，并且上下行方向列车在同一车站上 都采取相同的交会方式。从这种运行图上可以看出， 任何一个区间的列车运行线，总是以同样的铺画方式 一组一组地反复排列的。一组列车占用区间的时间， 称为运行图周期T周。 卫行的先不平物员丹级可型不素半 米

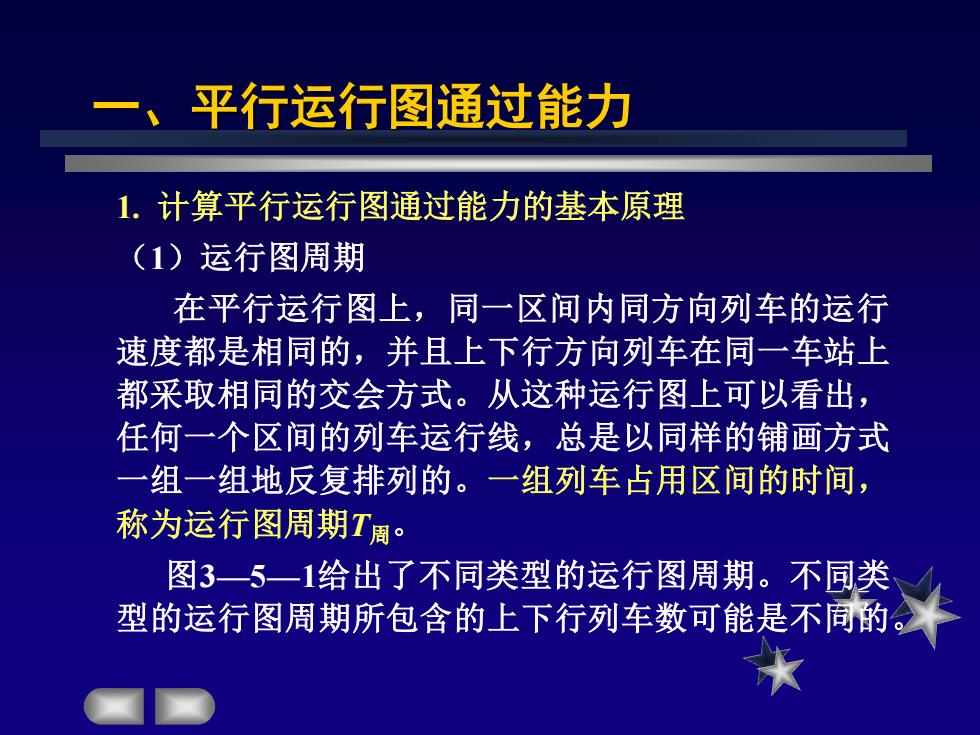

一、平行运行图通过能力 1. 计算平行运行图通过能力的基本原理 （1）运行图周期 在平行运行图上，同一区间内同方向列车的运行 速度都是相同的，并且上下行方向列车在同一车站上 都采取相同的交会方式。从这种运行图上可以看出， 任何一个区间的列车运行线，总是以同样的铺画方式 一组一组地反复排列的。一组列车占用区间的时间， 称为运行图周期T周。 图3—5—1给出了不同类型的运行图周期。不同类 型的运行图周期所包含的上下行列车数可能是不同的
图3—5一1
图3—5—1

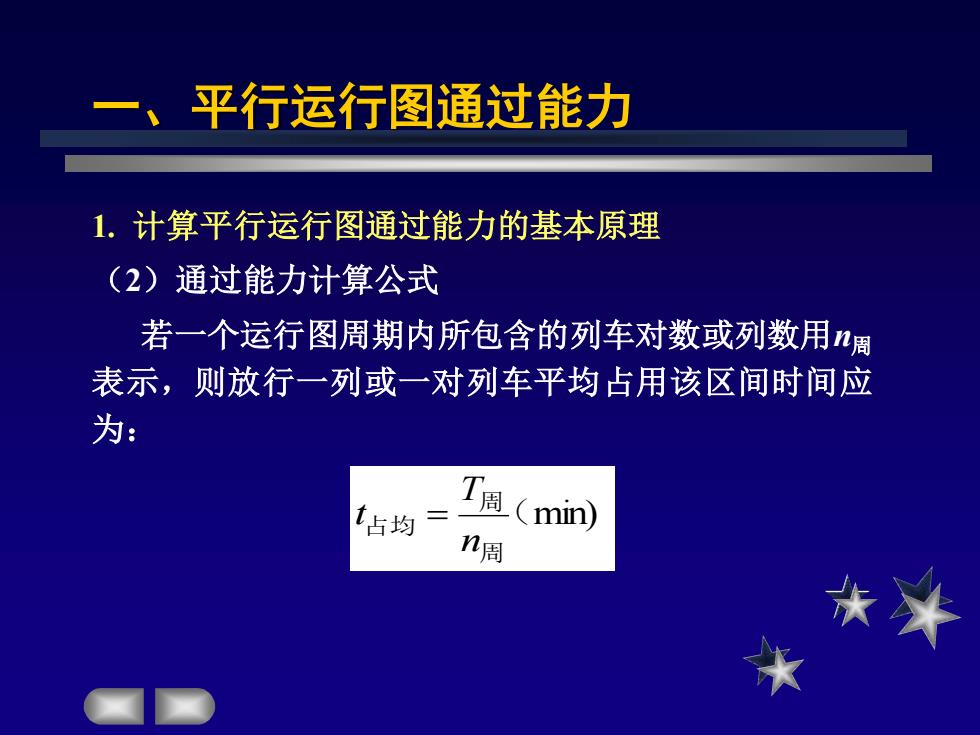

一、平行运行图通过能力 1.计算平行运行图通过能力的基本原理 (2)通过能力计算公式 若一个运行图周期内所包含的列车对数或列数用周 表示，则放行一列或一对列车平均占用该区间时间应 为射 t占均= T周 (min) n周 洗米 米
一、平行运行图通过能力 1. 计算平行运行图通过能力的基本原理 （2）通过能力计算公式 若一个运行图周期内所包含的列车对数或列数用n周 表示，则放行一列或一对列车平均占用该区间时间应 为： （min) 周 周 占均 n T t =
平行运行图通过能力 1.计算平行运行图通过能力的基本原理 (3)限制区间 一般情况下列车在各区间的运行时分不相同，各 车站的间隔时间也可能不同，所以每一区间的T周常 常是不等的。从上述公式可以看出，通过能力大小与 T周成反比，T周越大，通过能力越小。在整个区段里， T周最大的区间也就是通过能力最小的区间，称为该 区段的限制区间。 限制区间的通过能力即为该区段的区间通过能力
一、平行运行图通过能力 1. 计算平行运行图通过能力的基本原理 （3）限制区间 一般情况下列车在各区间的运行时分不相同，各 车站的间隔时间也可能不同，所以每一区间的T周常 常是不等的。从上述公式可以看出，通过能力大小与 T周成反比，T周越大，通过能力越小。在整个区段里， T周最大的区间也就是通过能力最小的区间，称为该 区段的限制区间。 限制区间的通过能力即为该区段的区间通过能力
