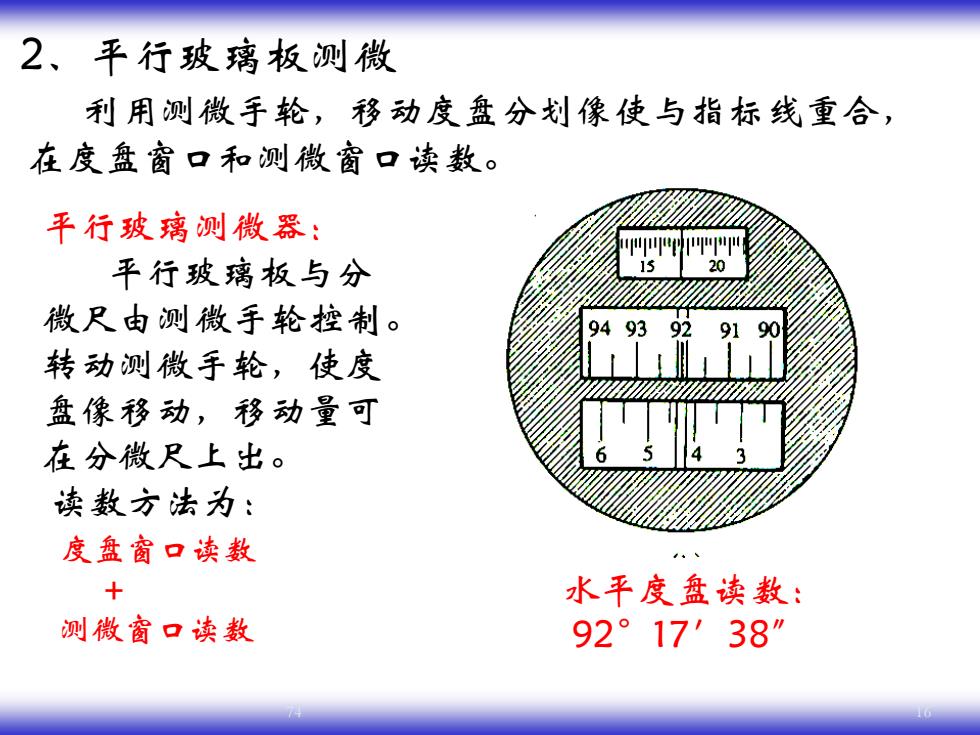

2、平行玻璃板测微 利用测微手轮，移动度盘分划像使与指标线重合， 在度盘窗口和测微窗口读数。 平行玻璃测微器： Ψ 平行玻璃板与分 15 20 微尺由测微手轮控制。 949392 9190 转动测微手轮，使度 盘像移动，移动量可 在分微尺上出。 4 读数方法为： 度盘窗口读数 + 水平度盘读数： 测微窗口读数 92°17′38
74 16 2、平行玻璃板测微 利用测微手轮，移动度盘分划像使与指标线重合， 在度盘窗口和测微窗口读数。 平行玻璃测微器： 平行玻璃板与分 微尺由测微手轮控制。 转动测微手轮，使度 盘像移动，移动量可 在分微尺上出。 读数方法为： 度盘窗口读数 ＋ 测微窗口读数 水平度盘读数： 92°17′38″
T2经纬仪(2秒级) 主要特点 (1)采用度盘对径分 划重合法读数，相当于取 度盘直径两端相差180° 处两个读数的平均值，可 以抵消照准部偏心误差的 影响，提高了读数精度。 (2)设置双光楔测微器， 分为固定光楔和话动光楔 两组楔形玻璃，活动光楔 与测微分划尺相连
T2经纬仪（2秒级） 主要特点： （1）采用度盘对径分 划重合法读数，相当于取 度盘直径两端相差180° 处两个读数的平均值，可 以抵消照准部偏心误差的 影响，提高了读数精度。 （2）设置双光楔测微器， 分为固定光楔和活动光楔 两组楔形玻璃，活动光楔 与测微分划尺相连

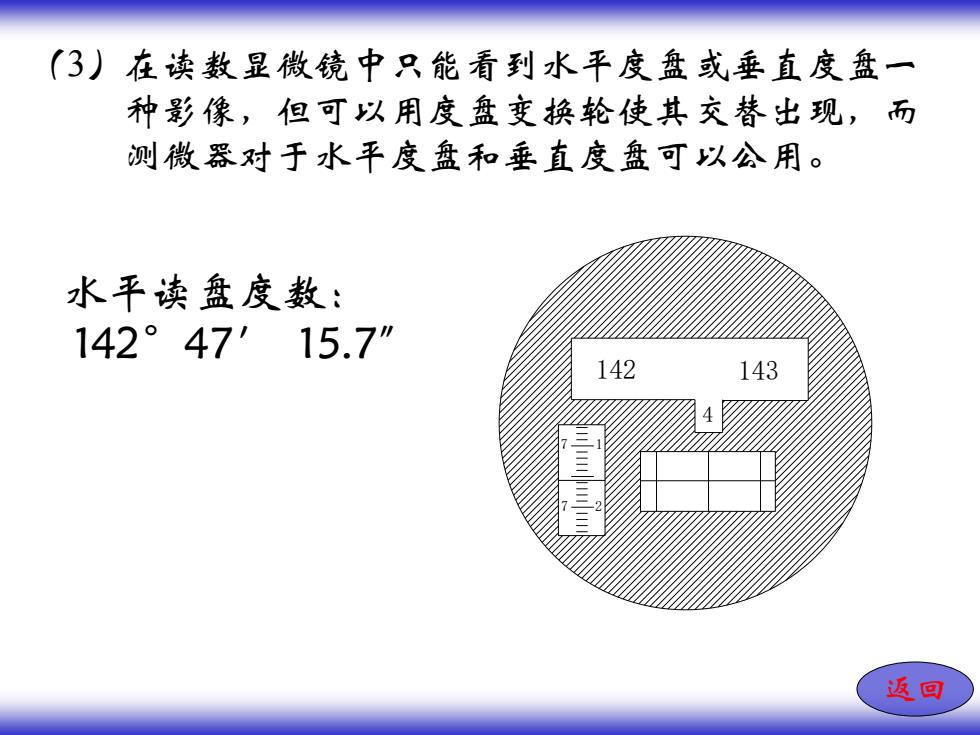

(3)在读数显微镜中只能看到水平度盘或垂直度盘一 种影像，但可以用度盘变换轮使其交替出现，而 测微器对于水平度盘和垂直度盘可以公用。 水平读盘度数： 142°47′15.7" 142 143 返回
（3）在读数显微镜中只能看到水平度盘或垂直度盘一 种影像，但可以用度盘变换轮使其交替出现，而 测微器对于水平度盘和垂直度盘可以公用。 水平读盘度数： 142°47′ 15.7″ 7 1 7 2 4 142 143 返回
一、经纬仪的操作 经纬仪的使用包括对中、整平、瞄准和 读数四项基本操作。 (一)对中、整平 目的： ①使测点中心与仪器竖轴中心在同一铅垂线上； ②使水平度盘处于水平位置。 方法：有垂球对中和光学对点器对中两种，由于 垂球对中精度软低，且使用不便，工程测量 中一般采用光学对点器对中
经纬仪的使用包括对中、整平、瞄准和 读数四项基本操作。 （一）对中、整平 目的： ①使测点中心与仪器竖轴中心在同一铅垂线上； ②使水平度盘处于水平位置。 方法：有垂球对中和光学对点器对中两种，由于 垂球对中精度较低，且使用不便，工程测量 中一般采用光学对点器对中。 一、经纬仪的操作

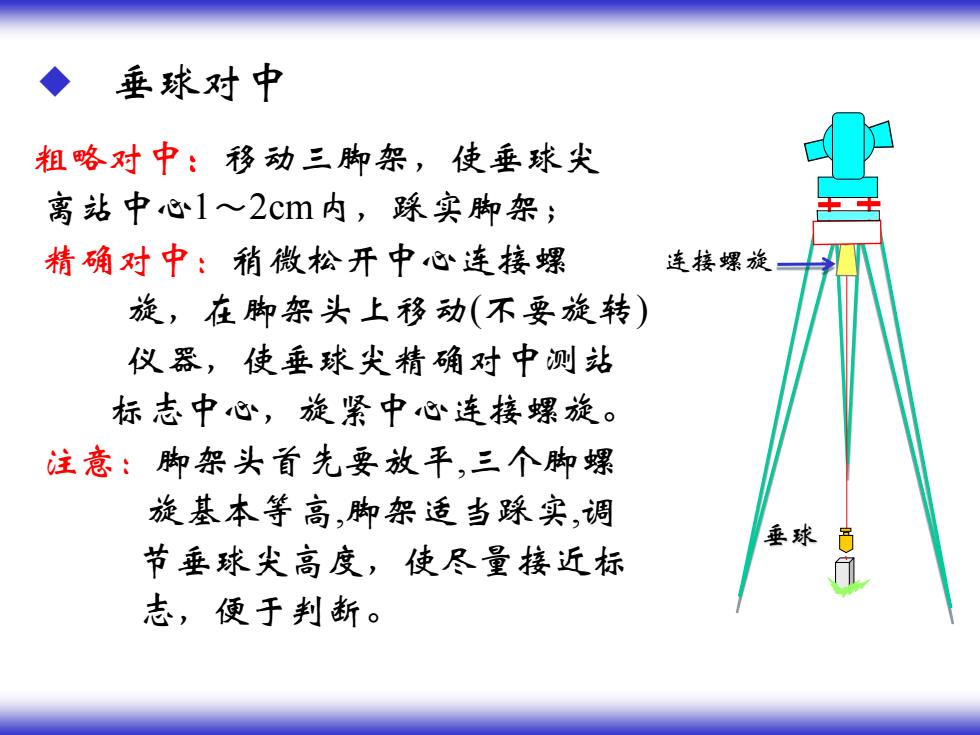

垂球对中 粗略对中：移动三脚架，使垂球尖 离站中心1~2cm内，踩实脚架； 精确对中：稍微松开中心连接螺 连接螺旋 旋，在脚架头上移动（不要旋转） 仪器，使垂球尖精确对中测站 标志中心，旋紧中心连接螺旋。 注意：脚架头首先要放平，三个脚螺 旋基本等高，脚架适当踩实，调 垂球 节垂球尖高度，使尽量接近标 志，便于判断
◆ 垂球对中 粗略对中：移动三脚架，使垂球尖 离站中心1～2cm内，踩实脚架； 精确对中：稍微松开中心连接螺 旋，在脚架头上移动(不要旋转) 仪器，使垂球尖精确对中测站 标志中心，旋紧中心连接螺旋。 注意：脚架头首先要放平,三个脚螺 旋基本等高,脚架适当踩实,调 节垂球尖高度，使尽量接近标 志，便于判断。 连接螺旋 垂球
