导期 课堂·重难突破 光敏电阻 重难归纳 1.光敏电阻的导电特性：光敏电阻一般由半导体材料做成，当 半导体材料受到光照时，会有更多的电子获得能量成为自由 电子，同时也形成更多的空穴，于是导电性能明显增强。 2.实验：观察光敏电阻的特性。 ()实验器材：光敏电阻、多用电表、导线、开关
导航 一 光敏电阻 重难归纳 1.光敏电阻的导电特性:光敏电阻一般由半导体材料做成,当 半导体材料受到光照时,会有更多的电子获得能量成为自由 电子,同时也形成更多的空穴,于是导电性能明显增强。 2.实验:观察光敏电阻的特性。 (1)实验器材:光敏电阻、多用电表、导线、开关。 课堂·重难突破

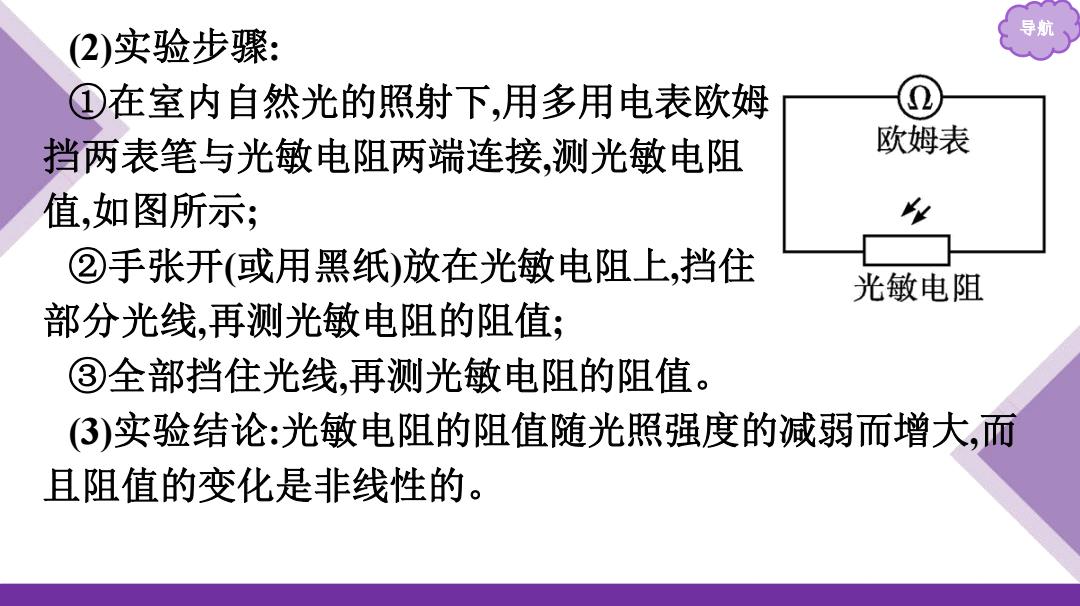

导月 (2)实验步骤： ①在室内自然光的照射下，用多用电表欧姆 挡两表笔与光敏电阻两端连接，测光敏电阻 欧姆表 值，如图所示； ②手张开（或用黑纸）放在光敏电阻上，挡住 光敏电阻 部分光线，再测光敏电阻的阻值； ③全部挡住光线，再测光敏电阻的阻值。 (3)实验结论：光敏电阻的阻值随光照强度的减弱而增大，而 且阻值的变化是非线性的
导航 (2)实验步骤: ①在室内自然光的照射下,用多用电表欧姆 挡两表笔与光敏电阻两端连接,测光敏电阻 值,如图所示; ②手张开(或用黑纸)放在光敏电阻上,挡住 部分光线,再测光敏电阻的阻值; ③全部挡住光线,再测光敏电阻的阻值。 (3)实验结论:光敏电阻的阻值随光照强度的减弱而增大,而 且阻值的变化是非线性的

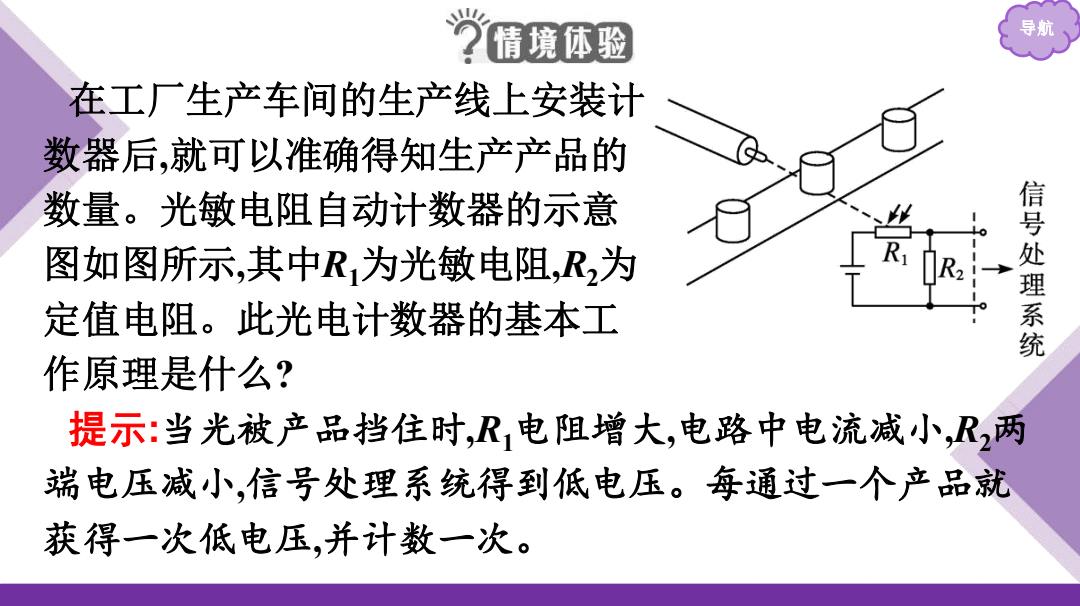

情境体验 在工厂生产车间的生产线上安装计 数器后，就可以准确得知生产产品的 数量。光敏电阻自动计数器的示意 图如图所示，其中R1为光敏电阻，R2为 定值电阻。此光电计数器的基本工 信号处理系统 作原理是什么？ 提示：当光被产品挡住时，R电阻增大，电路中电流减小，R两 端电压减小，信号处理系统得到低电压。每通过一个产品就 获得一次低电压，并计数一次
导航 在工厂生产车间的生产线上安装计 数器后,就可以准确得知生产产品的 数量。光敏电阻自动计数器的示意 图如图所示,其中R1为光敏电阻,R2为 定值电阻。此光电计数器的基本工 作原理是什么? 提示:当光被产品挡住时,R1电阻增大,电路中电流减小,R2两 端电压减小,信号处理系统得到低电压。每通过一个产品就 获得一次低电压,并计数一次

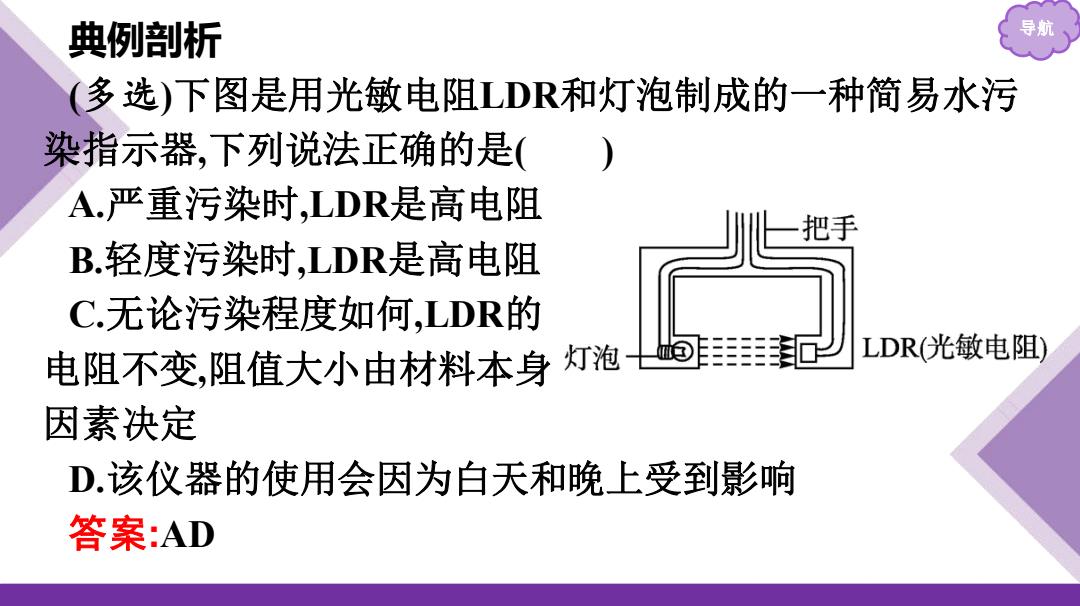

典例剖析 (多选)下图是用光敏电阻LDR和灯泡制成的一种简易水污 染指示器，下列说法正确的是( A.严重污染时，LDR是高电阻 把手 B.轻度污染时，LDR是高电阻 C.无论污染程度如何，LDR的 电阻不变，阻值大小由材料本身 灯泡七 LDR(光敏电阻) 因素决定 D.该仪器的使用会因为白天和晚上受到影响 答案：AD
典例剖析 导航 (多选)下图是用光敏电阻LDR和灯泡制成的一种简易水污 染指示器,下列说法正确的是( ) A.严重污染时,LDR是高电阻 B.轻度污染时,LDR是高电阻 C.无论污染程度如何,LDR的 电阻不变,阻值大小由材料本身 因素决定 D.该仪器的使用会因为白天和晚上受到影响 答案:AD
