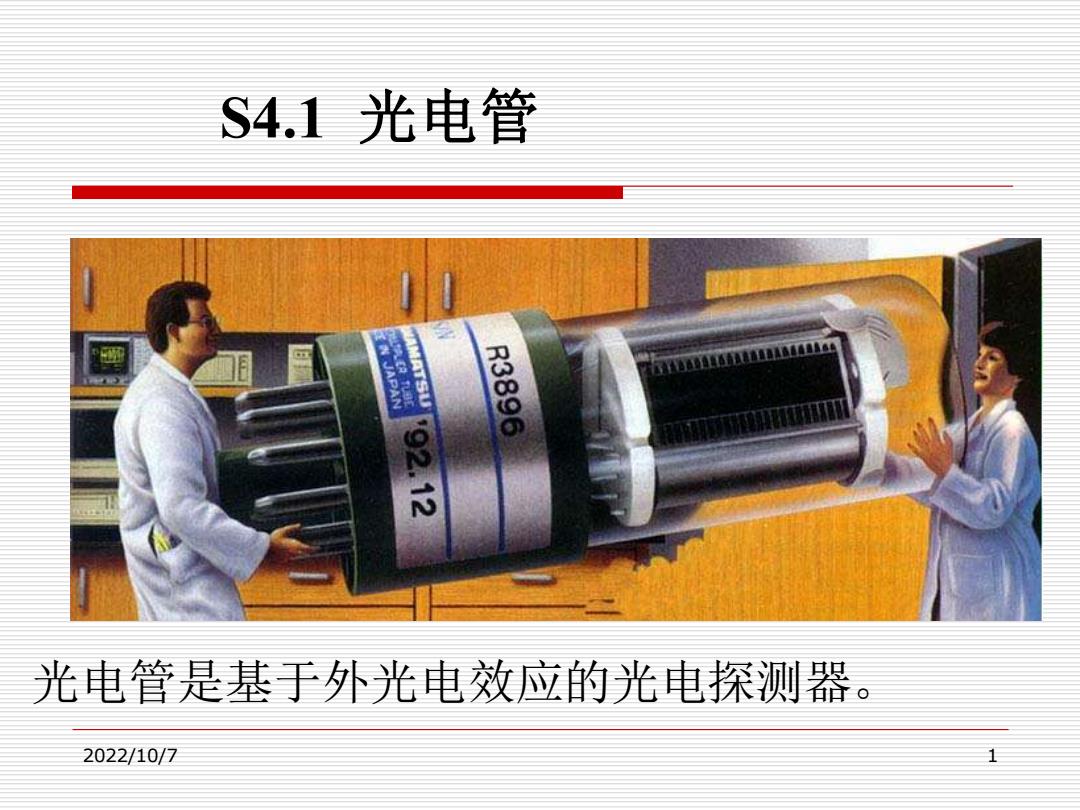

S4.1光电管 MATSU R3396 92.12 光电管是基于外光电效应的光电探测器。 2022/10/7 1
2022/10/7 1 S4.1 光电管 光电管是基于外光电效应的光电探测器

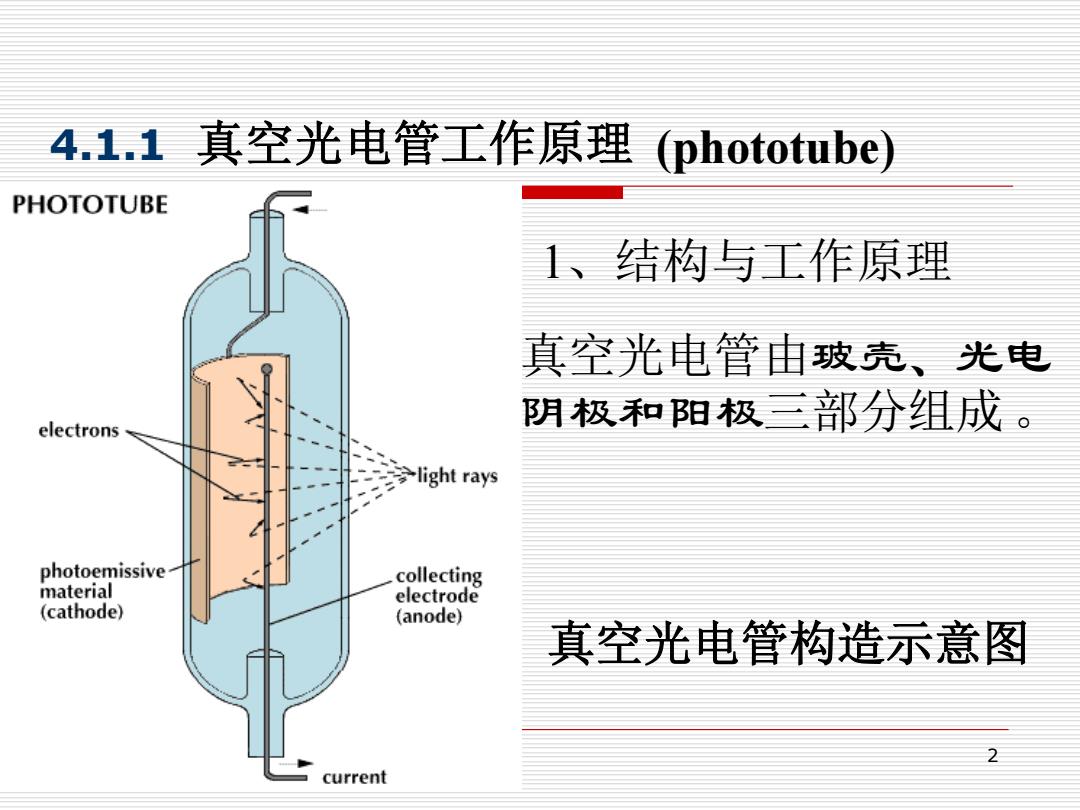

4.1.1 真空光电管工作原理 (phototube) PHOTOTUBE 1、结构与工作原理 真空光电管由玻壳、光电 electrons 阴极和阳极三部分组成。 light rays photoemissive collecting material electrode (cathode) (anode) 真空光电管构造示意图 current
2022/10/7 2 4.1.1 真空光电管工作原理 1、结构与工作原理 真空光电管构造示意图 真空光电管由玻壳、光电 阴极和阳极三部分组成。 (phototube)
光电阴极即半导体光电发射材料，涂于玻壳内壁 受光照时，可向外发射光电子。阳极是金属环或金 属网，置于光电阴极的对面，加正的高电压，用来 收集从阴极发射出来的电子。 特点：光电阴极面积大，灵敏度较高，一般积分灵 敏度可达20~200uA/m;暗电流小，最低可达10 4A;光电发射弛豫过程极短。 缺点：真空光电管一般体积都比较大、工作电压高 达百伏到数百伏、玻壳容易破碎等 2022/10/7
2022/10/7 3 光电阴极即半导体光电发射材料，涂于玻壳内壁， 受光照时，可向外发射光电子。阳极是金属环或金 属网，置于光电阴极的对面，加正的高电压，用来 收集从阴极发射出来的电子。 特点：光电阴极面积大，灵敏度较高，一般积分灵 敏度可达20～200μA/lm；暗电流小，最低可达10- 14A；光电发射弛豫过程极短。 缺点：真空光电管一般体积都比较大、工作电压高 达百伏到数百伏、玻壳容易破碎等

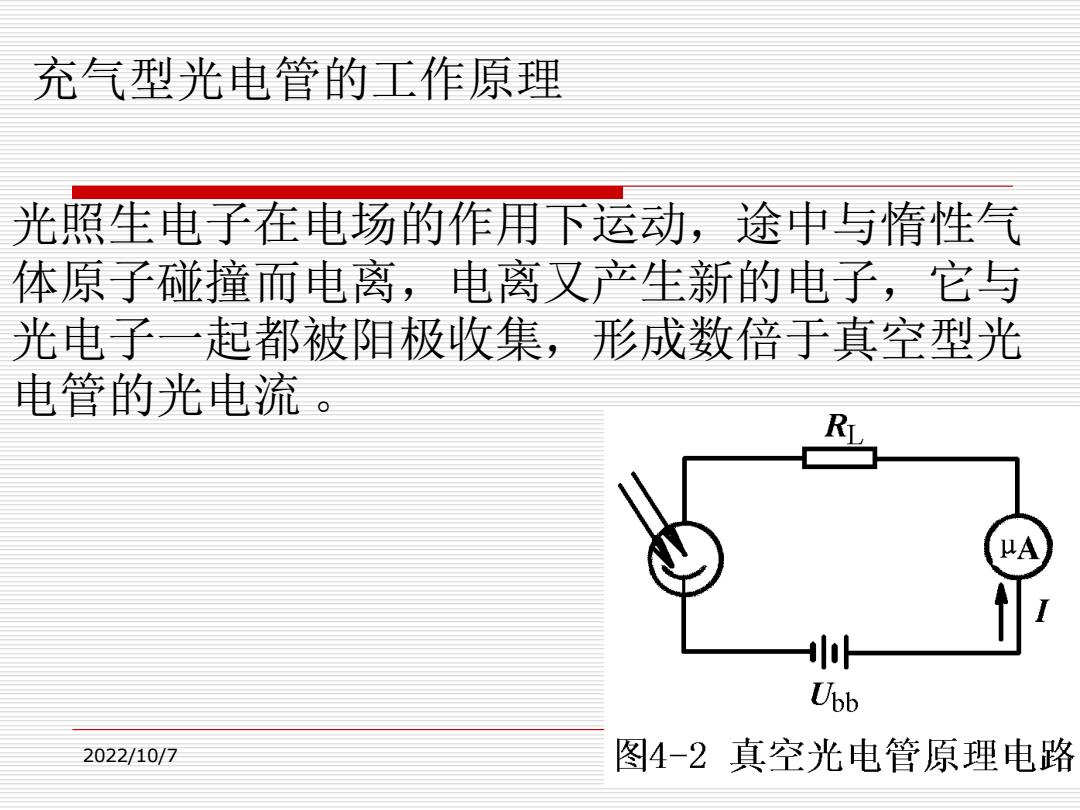

充气型光电管的工作原理 光照生电子在电场的作用下运动，途中与惰性气 体原子碰撞而电离，电离又产生新的电子，它与 光电子一起都被阳极收集，形成数倍于真空型光 电管的光电流 μA Ubb 2022/10/7 图4-2真空光电管原理电路
2022/10/7 4 光照生电子在电场的作用下运动，途中与惰性气 体原子碰撞而电离，电离又产生新的电子，它与 光电子一起都被阳极收集，形成数倍于真空型光 电管的光电流 。 充气型光电管的工作原理
4.1.2光电管的特性 1.伏一安特性 当入射光的频谱和光通量一定时，阳极电压与与阳极电流之间的关系 称为伏一安特性。如图(a)、(b)所示。 2.光电特性 当光电管的阳极与阴极间所加电压和入射光谱一定时，阳极电流与 入射光在光电阴极上的光通量Φ之间的关系。如图解(c)所示。 2022/10/7 5
2022/10/7 5 4.1.2光电管的特性 1．伏—安特性 当入射光的频谱和光通量一定时，阳极电压与与阳极电流之间的关系 称为伏—安特性。如图（a）、（b）所示。 2．光电特性 当光电管的阳极与阴极间所加电压和入射光谱一定时，阳极电流I与 入射光在光电阴极上的光通量Φ之间的关系。如图解（c）所示
