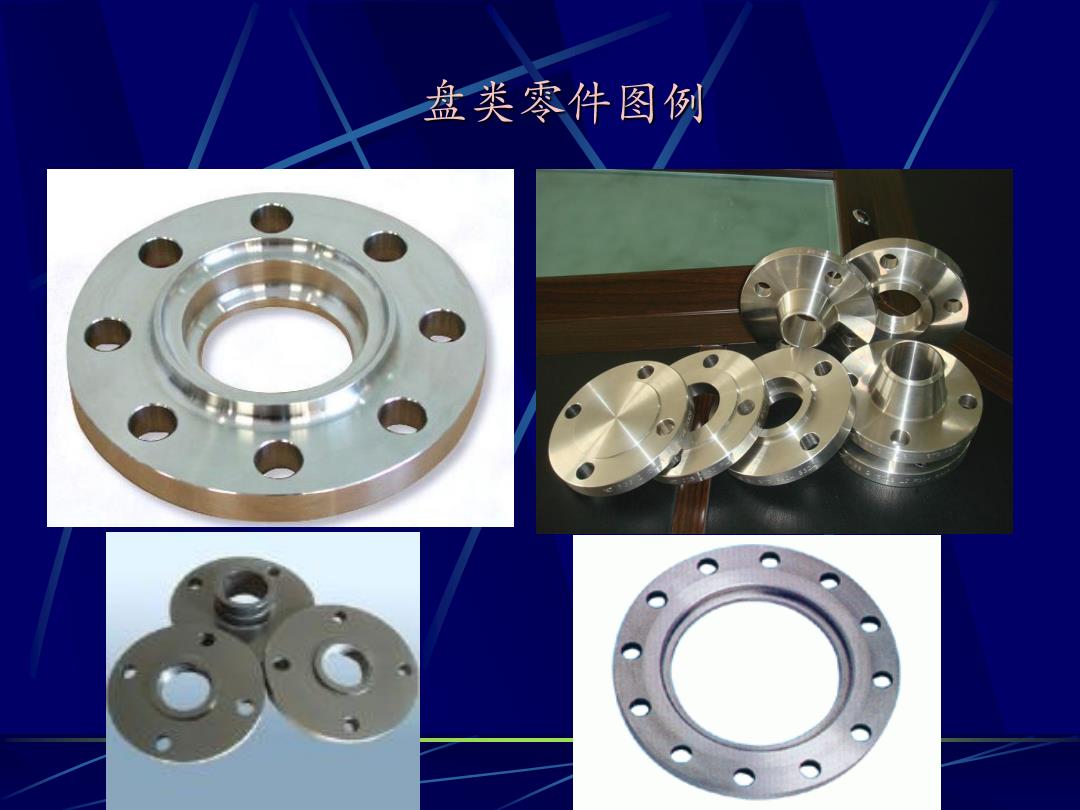

盘类零件图例 (

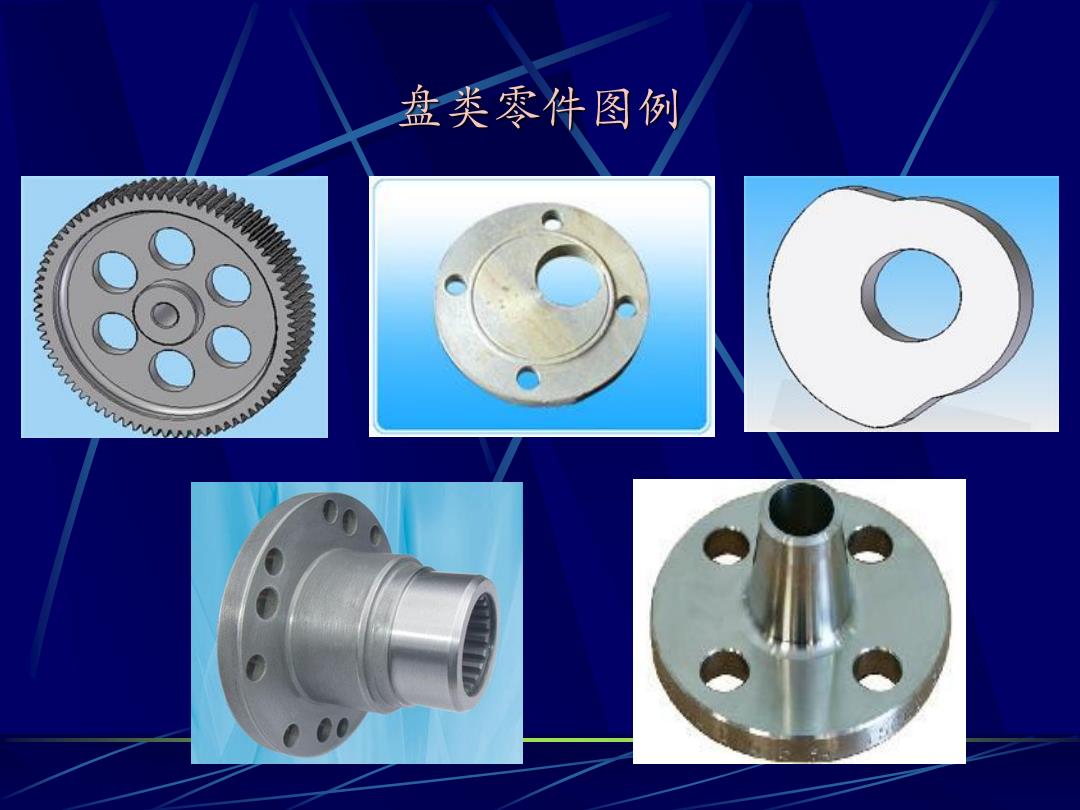

盘类零件图例

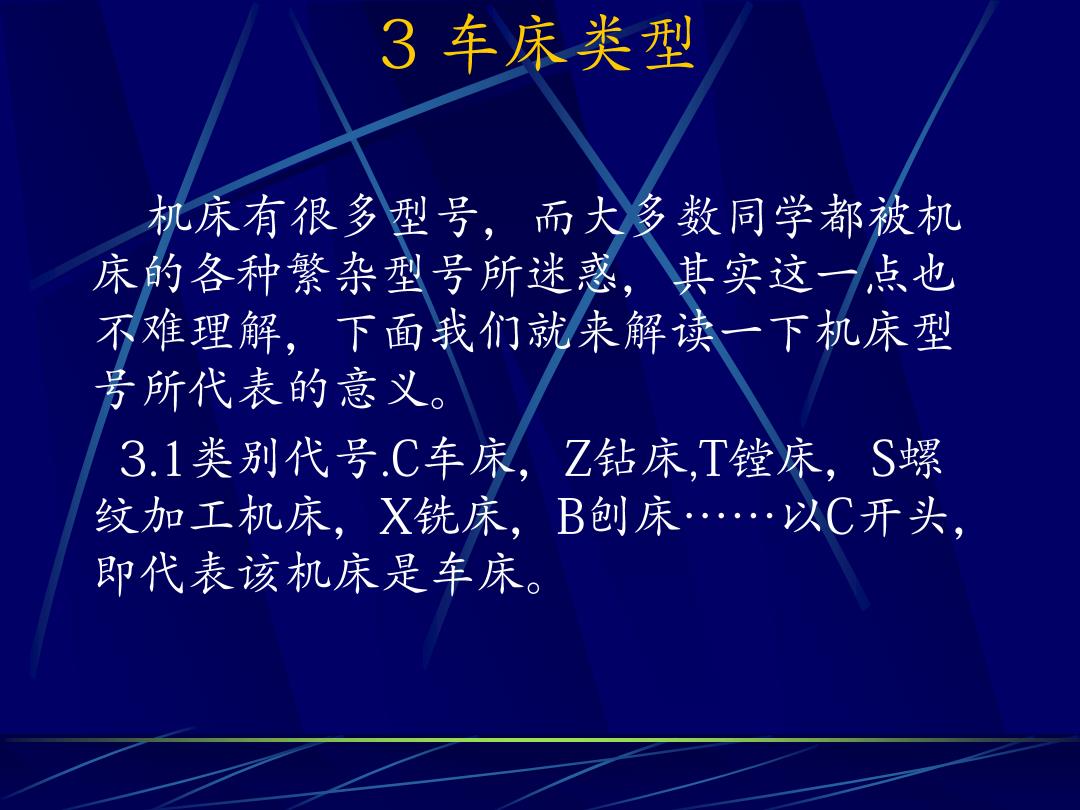

3车床类型 机床有很多型号，而大多数同学都被机 床的各种繁杂型号所迷惑，其实这一点也 不难理解，下面我们就来解读一下机床型 号所代表的意义。 3.1类别代号.C车床，Z钻床，T镗床，S螺 纹加工机床，X铣床，B刨床…以C开头， 即代表该机床是车床

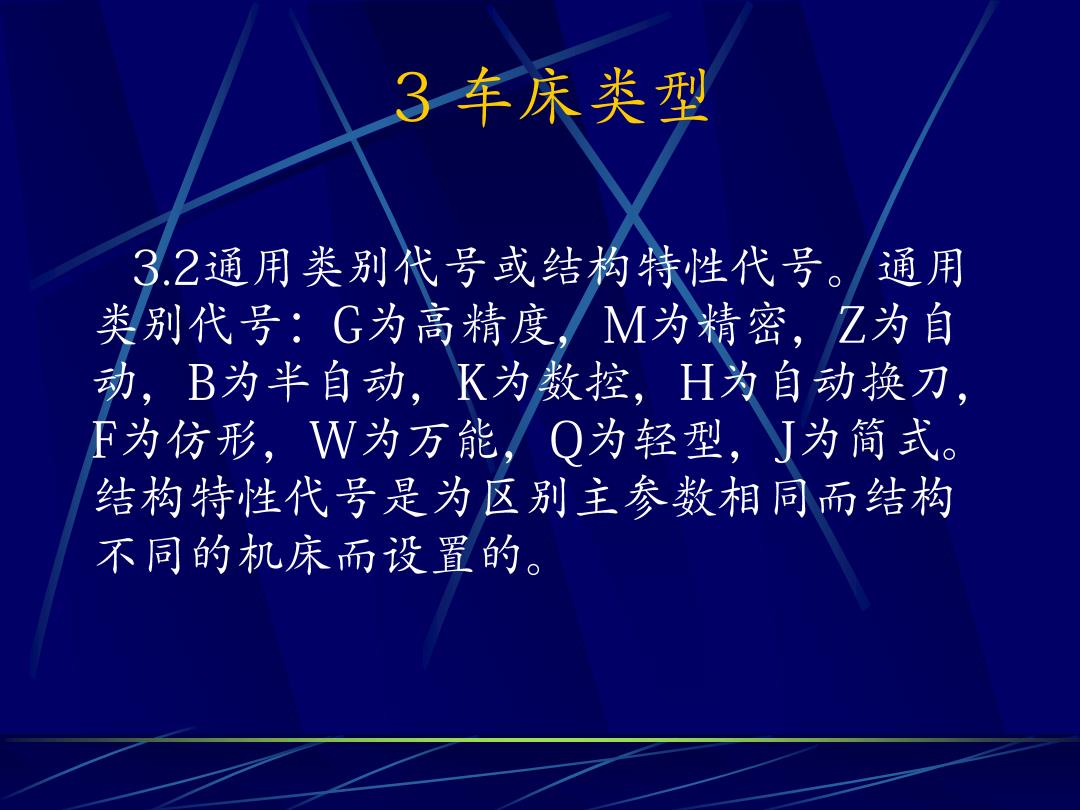

3车床类型 3.2通用类别代号或结构特性代号。/通用 类别代号：G为高精度，M为精密，Z为自 动，B为半自动，K为数控，H为自动换刀， F为仿形，W为万能，Q为轻型，J为简式。 结构特性代号是为区别主参数相同而结构 不同的机床而设置的

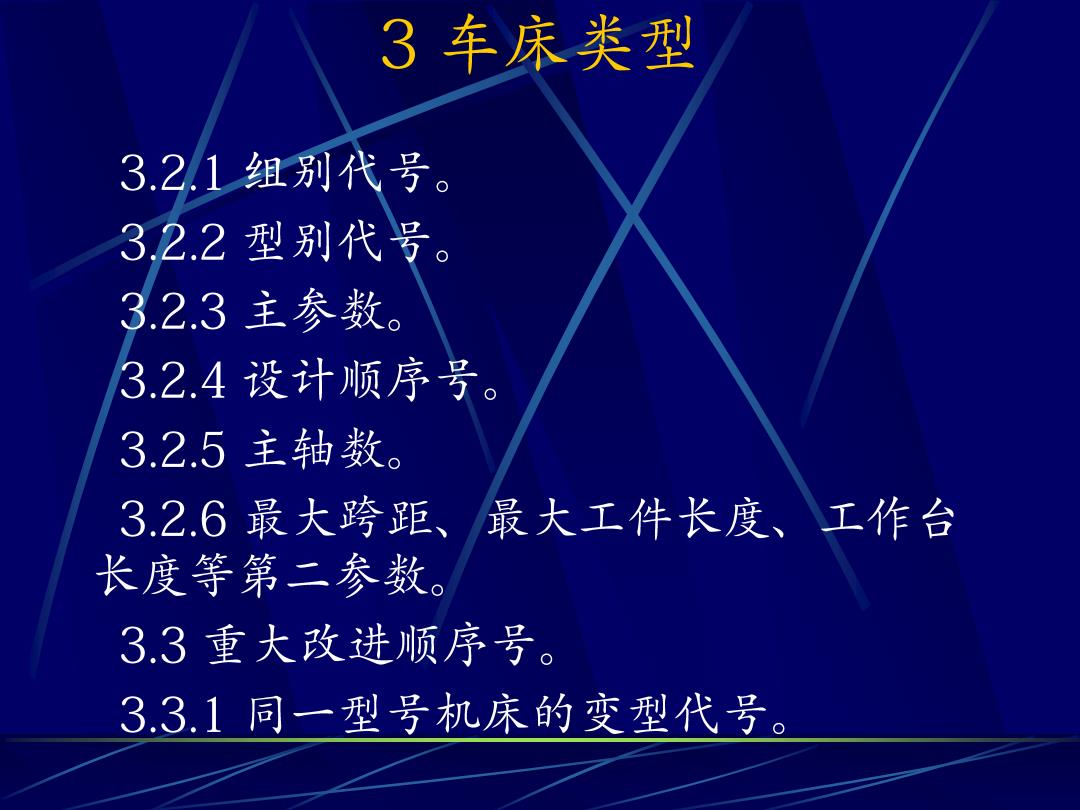

3车床类型 3.2.1组别代号。 32.2型别代号。 3.2.3主参数。 3.2.4设计顺序号。 3.2.5主轴数。 3.2.6最大跨距、最大工件长度、工作台 长度等第二参数。 3.3重大改进顺序号。 3.3.1同一型号机床的变型代号
