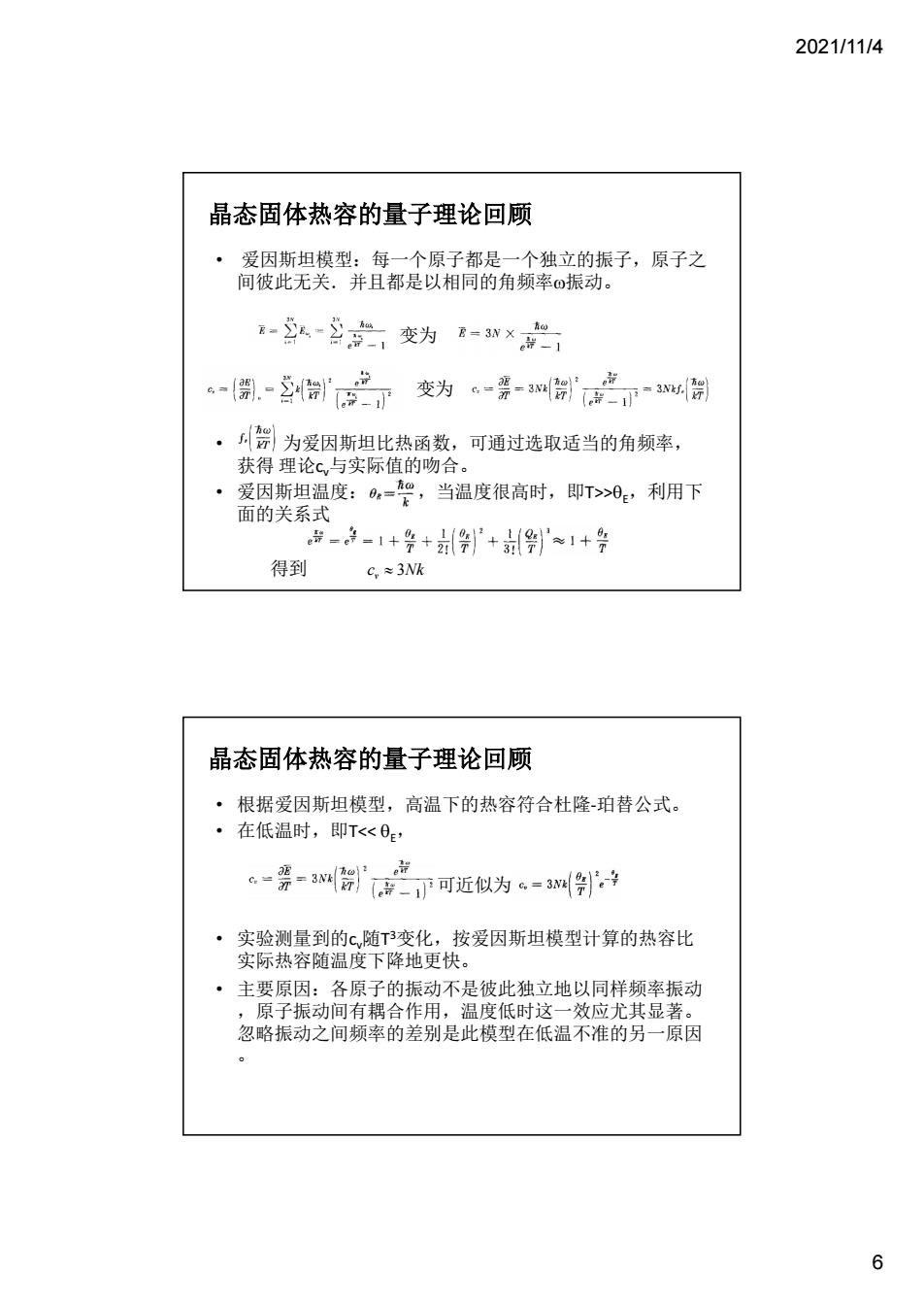

2021/11/4 晶态固体热容的量子理论回顾 ·爱因斯坦模型：每一个原子都是一个独立的振子，原子之 间彼此无关。并且都是以相同的角频率振动 1-头公二，变为=w× -開1.-到产变为。-是-m- ·为爱因斯坦比热函数，可通过选取适当的角频率， 获得理论c,与实际值的吻合。 ·爱因斯坦温度：，=0，当温度很高时，即T>0,利用下 面的关系式 -子-1+警++制”1+号 得到 c,=3Nk 晶态固体热容的量子理论回顾 ·根据爱因斯坦模型，高温下的热容符合杜隆珀替公式。 ·在低温时，即T<0E, 6一等m产可近似为=子 ·主要原因：各原子的振动不是彼此独立地以同样频率振动 ,原子振动间有耦合作用，温度低时这一效应尤其显著。 忽略振动之间频率的差别是此模型在低温不准的另一原因 、 6
2021/11/4 6 • 爱因斯坦模型：每一个原子都是一个独立的振子，原子之 间彼此无关．并且都是以相同的角频率振动。 变为 变为 • 为爱因斯坦比热函数，可通过选取适当的角频率， 获得 理论cv 与实际值的吻合。 • 爱因斯坦温度： ，当温度很高时，即T>>E ，利用下 面的关系式 得到 晶态固体热容的量子理论回顾 3 v c Nk • 根据爱因斯坦模型，高温下的热容符合杜隆-珀替公式。 • 在低温时，即T<< E ， 可近似为 • 实验测量到的cv 随T3 变化，按爱因斯坦模型计算的热容比 实际热容随温度下降地更快。 • 主要原因：各原子的振动不是彼此独立地以同样频率振动 ，原子振动间有耦合作用，温度低时这一效应尤其显著。 忽略振动之间频率的差别是此模型在低温不准的另一原因 。 晶态固体热容的量子理论回顾
2021/11/4 实验曲线 爱因斯坦 图1-3爱因斯坦模型 理论值与实险值比较 晶态固体热容的量子理论回顾 ·热容表达式为6=3w。号 ·其中=≈0.76×10-"u为德拜特征温度 -引产德拜比热函数，-号 7
2021/11/4 7 • 德拜比热模型：考虑了晶体中原子的相互作用。认为晶格 中对热容的主要贡献是弹性波的振动，也就是较长的声频 支在低温下的振动占主导地位。可以将晶体近似为连续介 质。所以声频支的振动也近似地看作是连续的，具有从0 到max的谱带。高于 max的振动（光频支）对热容贡献忽 略不计。 • 热容表达式为 • 其中 为德拜特征温度， 德拜比热函数， 晶态固体热容的量子理论回顾
2021/11/4 晶态固体热容的量子理论回顾 ·当温度较高时，即T>0。,C,*3Nk即是杜降一珀替定律 ·当温度较低时，即T<0。 6-2g4别 但在很低的温度下，实验 ·远高于德拜温度，热容可以超过3R,需要考虑电子对热容 的贡献。 ·热容的量子理论，对于原子晶体和一部分较简单的离子晶 体，在较宽广的温度范围内都 与哈结里符 得很行 化合物。较复杂的分子结构住往会有 一各种高频旅动据合。多品、多相的无机材料，情况更为度 实验曲线 图1-4德拜模型理论值与实验值比较
2021/11/4 8 • 当温度较高时，即T>>D ， 即是杜隆—珀替定律 • 当温度较低时，即T<<D • 在低温时，与实验符合的较好。但在很低的温度下，实验 测量的热容与温度成正比，偏离德拜模型。 • 远高于德拜温度，热容可以超过3R，需要考虑电子对热容 的贡献。 • 热容的量子理论，对于原子晶体和一部分较简单的离子晶 体，在较宽广的温度范围内都与实验结果符合得很好，但 并不完全适用于所有化合物。较复杂的分子结构往往会有 各种高频振动耦合。多晶、多相的无机材料，情况更为复 杂。 晶态固体热容的量子理论回顾 3 v c Nk
2021/11/4 无机材料的热容 ·根据德拜热容理论，在高于德拜温度 0。时，热容趋于常数25/K.mo,低 于0。时与T成正比。不同材料0是不 同的，取决于键的强度、材料的弹性 模量、熔点等，很多材料。约为熔点( 热力学温度)的0.2-0.5倍。 ·石墨0，为1973K,Be0为1173K,AN203 为923K等。 ·机材料的热容与材料结构的关系不大 热络09被基会精与ca50,的 ·相变时时存在着热容异常。 无机材料的热容 ·气孔的存在降低材料热容，因此一些多孔材料可以用来做 隔热耐火砖，吸收热量少，抗热震性好 ·盔公赛解骨度范围。材料热容与温度的关系可以用以下经 =++c-+ 其中c,的单位为4.18/川mol.K ·较高温度下固体的摩尔热容大约等于构成该化合物各元素 原子热容的总和 c-∑C n为元素的原子数，C为元素的摩尔热容 ·复合材料的热容可由以下公式计算 c-2ne g为元素的重量百分数，c为元素的比热容 9
2021/11/4 9 • 根据德拜热容理论，在高于德拜温度 D 时，热容趋于常数25 J/(K.mol)，低 于D 时与T3 成正比。不同材料D 是不 同的，取决于键的强度、材料的弹性 模量、熔点等，很多材料D 约为熔点( 热力学温度)的0.2-0.5倍。 • 石墨D 为1973K，BeO为1173K，Al2O3 为923K等。 • 机材料的热容与材料结构的关系不大 ，CaO和SiO2 1：1的混合物与CaSiO3 的 热容-温度曲线基本重合。 • 相变时时存在着热容异常。 无机材料的热容 • 气孔的存在降低材料热容，因此一些多孔材料可以用来做 隔热耐火砖，吸收热量少，抗热震性好。 • 在一定的温度范围，材料热容与温度的关系可以用以下经 验公式计算 其中cp 的单位为4.18 J/(mol.K) • 较高温度下固体的摩尔热容大约等于构成该化合物各元素 原子热容的总和 ni 为元素i的原子数，Ci 为元素i的摩尔热容 • 复合材料的热容可由以下公式计算 gi 为元素i的重量百分数，ci 为元素i的比热容 无机材料的热容
2021/11/4 无机材料的热膨胀 ·密物体的体积或长度随温度的升高而增大的联象称为 ·假设物体原来的长度为。温度升高△t后长度的增加量为△ ·4为线膨胀系数，即材料升高升高1K时的伸长，此时的长 度为 L=+三(1+a,) 品品金药品高酒温变升高清加大。无机材膨张 ·体膨胀系数α，：物体体积随温度的增长可表示为 =(1+ama) 对于各向同性的材料，≈3a 各向异性的材料 w=+a十a 其中a,a。,a分别为三个晶向的膨胀系数 无机材料的热膨胀 卓触聚系整空聚累费内的 NO. ”。-高，a=爵 程影琴泰数在无机材料中是个重要的 国1，五其落无航针制的移腰塞系数与第青的关 之起的热相无材复合中各相及名方】 吸度不高，相在商温时内方清能，安易因 一般热膨胀系数小的材料热稳定高，比如S1N4 10
2021/11/4 10 • 定义：物体的体积或长度随温度的升高而增大的现象称为 热膨胀。 • 假设物体原来的长度为l。温度升高t后长度的增加量为l • l 为线膨胀系数，即材料升高升高1K时的伸长，此时的长 度为 • l 不是一个常数，通常随温度升高而加大。无机材料膨胀 系数的量级约10-5-10-6/K。 • 体膨胀系数v ：物体体积随温度的增长可表示为 • 对于各向同性的材料， 各向异性的材料 其中a ， b ，c 分别为三个晶向的膨胀系数 无机材料的热膨胀 • 上述的膨胀系数为特定温度范围内的 平均值，某一温度膨胀系数为 • 一般隔热用耐火材料的膨胀系数是 200-1000oC的平均值。 • 热膨胀系数在无机材料中是个重要的 性能参数： 无机材料的热膨胀 – 玻璃陶瓷与金属之间的封接工艺，由于电真空的要求，需要在低温 和高温下两种材料的l 值相近。比如高温钠蒸灯所用的透明Al2O3 灯 管， l=810-6，封装金属铌l=7.810-6 。 – 在多晶、多相无机材料以及复合材料中，各相及各方向的l 不同所 引起的热应力问题已成为选材、用材的突出矛盾。例如石墨垂直于 c轴方向的l=110-6 ，平行于c轴方向的l=2710-6 ,常温下极易因 热应力较大而强度不高，但在高温时内应力消除，强度反而升高。 • 一般热膨胀系数小的材料热稳定高，比如Si3N4
