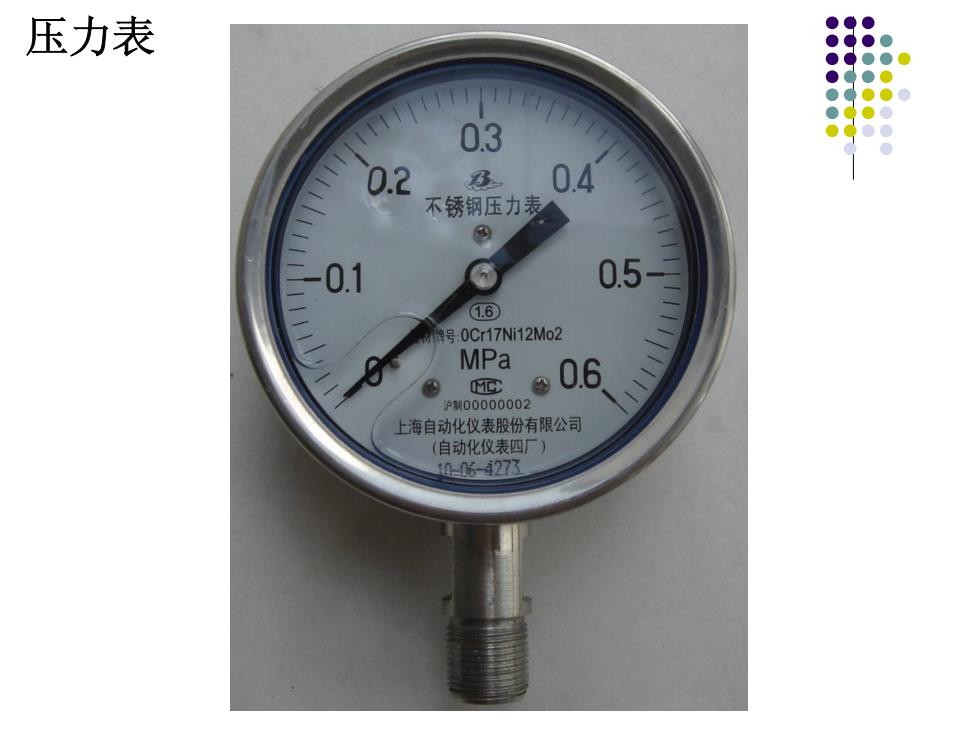

压力表 03 0.2 0.4 不锈钢压力表 01 0.5 1.6 号0Cr17Ni12Mo2 MPa MC 0.6 户00000002 上海自动化仪表股份有限公司 (自动化仪表四厂) 10-4273
压力表
例：压强表测得某反应塔内表压强为0.25pa, 当地大 气压为latm,问塔内绝对压强为多少N/m

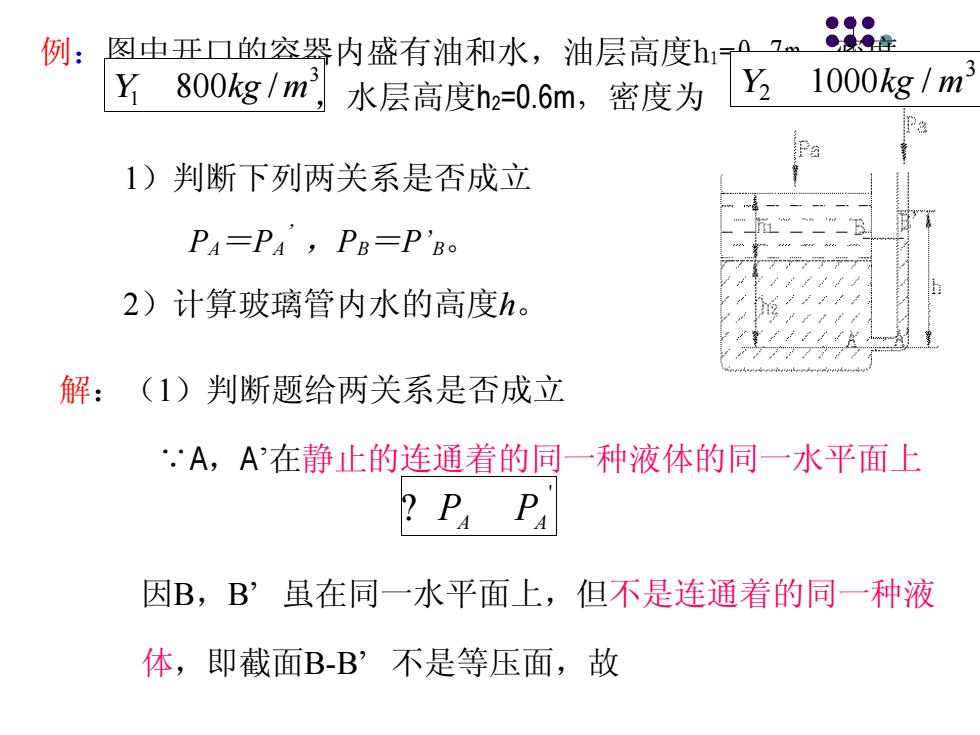

●●● 例： 图由王口的空器内盛有油和水，油层高度hA1 ●●全 800kg/m, 水层高度h2=0.6m,密度为 ,1000kg/m à 1)判断下列两关系是否成立 PA=P4,PB=P'BS 2)计算玻璃管内水的高度h。 解：(1)判断题给两关系是否成立 .·A,A?在静止的连通着的同一 种液体的同一水平面上 PP 因B,B'虽在同一水平面上，但不是连通着的同一种液 体，即截面B-B’不是等压面，故
例：图中开口的容器内盛有油和水，油层高度h1=0.7m, 密度 1）判断下列两关系是否成立 PA＝PA ’ ，PB＝P’ B。 2）计算玻璃管内水的高度h。 3 1 800kg / m ，水层高度h2=0.6m，密度为 3 2 1000kg / m 解：（1）判断题给两关系是否成立 ∵A，A’在静止的连通着的同一种液体的同一水平面上 ' PA PA 因B，B’虽在同一水平面上，但不是连通着的同一种液 体，即截面B-B’不是等压面，故

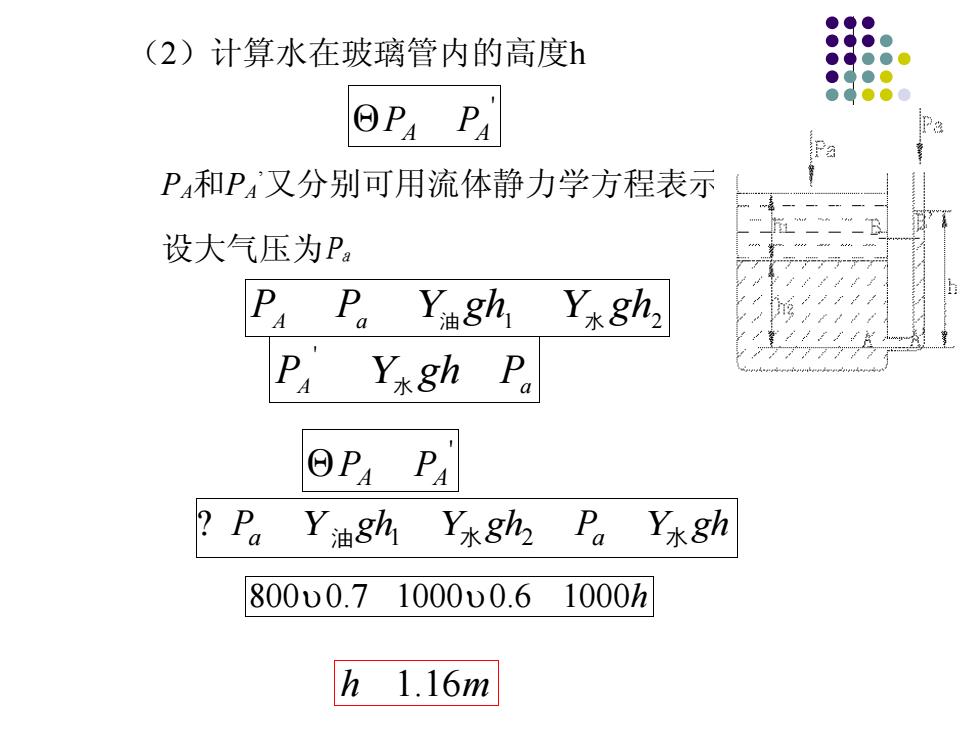

(2)计算水在玻璃管内的高度h OP P P4和P4又分别可用流体静力学方程表示 设大气压为P。 PP Yagh P Yxgh P ？P。Y油gh, Ygh Pa Yxgh 80000.7100000.6 1000h h 1.16m
（2）计算水在玻璃管内的高度h ' ΘPA PA PA和PA ’ 又分别可用流体静力学方程表示 设大气压为Pa 1 2 P P gh gh A a 油 水 A P a P gh 水 ' ' ΘPA PA Pa 油gh1 水gh2 Pa 水gh 8000.7 10000.6 1000h h 1.16m

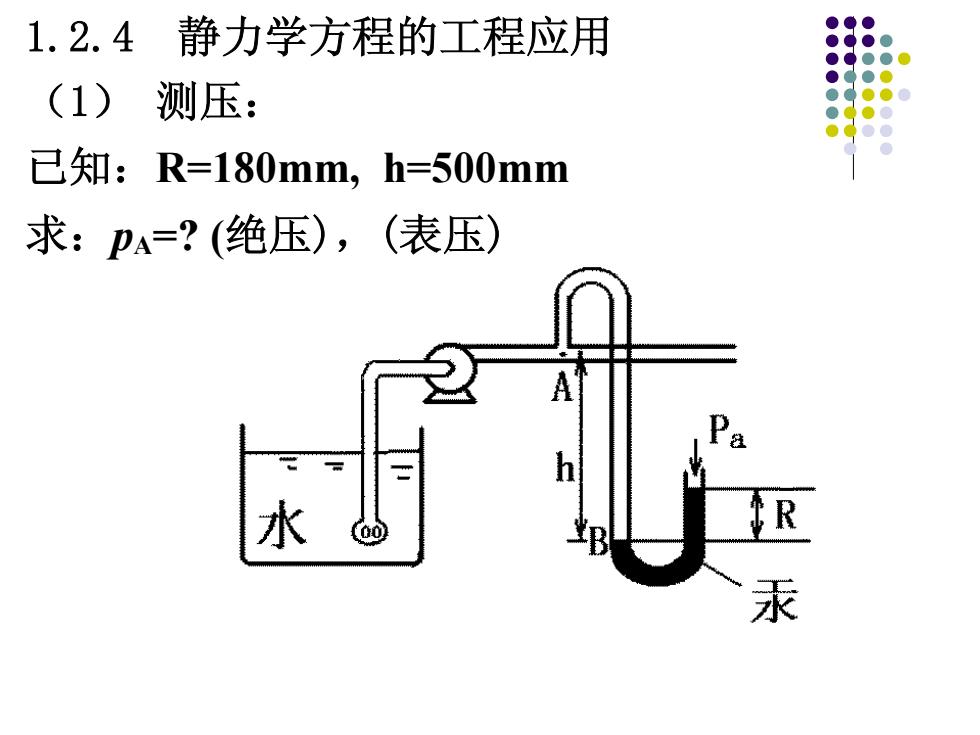

1.2.4 静力学方程的工程应用 (1) 测压： 已知：R=180mm,h=500mm 求：pA=?(绝压)，（表压） 水 R
1.2.4 静力学方程的工程应用 （1） 测压： 已知：R=180mm, h=500mm 求：pA=? (绝压)，(表压)
