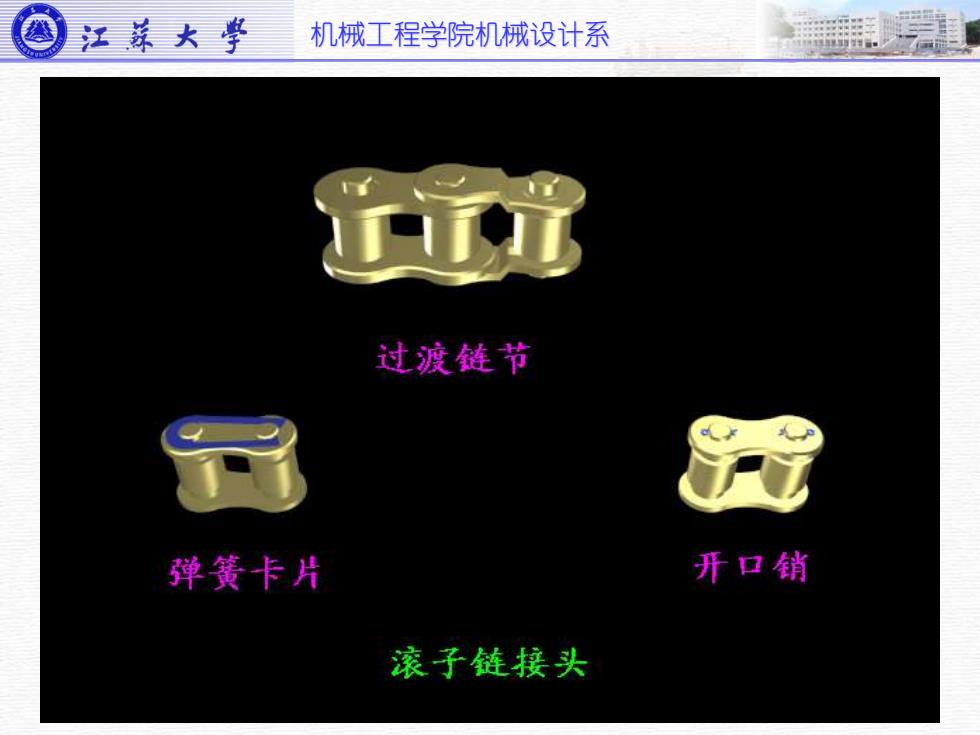

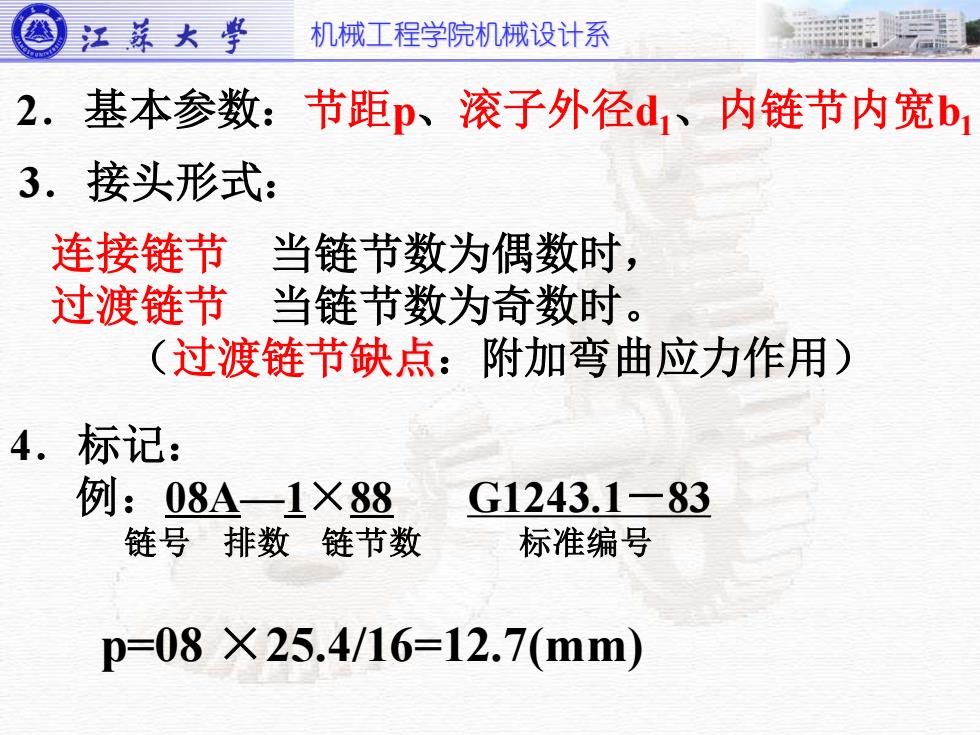

机械工程学院机械设计系 2．基本参数：节距p、滚子外径d1、内链节内宽b1 3．接头形式： 连接链节 当链节数为偶数时， 过渡链节 当链节数为奇数时。 （过渡链节缺点：附加弯曲应力作用） 4．标记： 例：08A—1×88 G1243.1－83 链号 排数 链节数 标准编号 p=08 ×25.4/16=12.7(mm)
机械工程学院机械设计系 2．基本参数：节距p、滚子外径d1、内链节内宽b1 3．接头形式： 连接链节 当链节数为偶数时， 过渡链节 当链节数为奇数时。 （过渡链节缺点：附加弯曲应力作用） 4．标记： 例：08A—1×88 G1243.1－83 链号 排数 链节数 标准编号 p=08 ×25.4/16=12.7(mm)
机械工程学院机械设计系
机械工程学院机械设计系

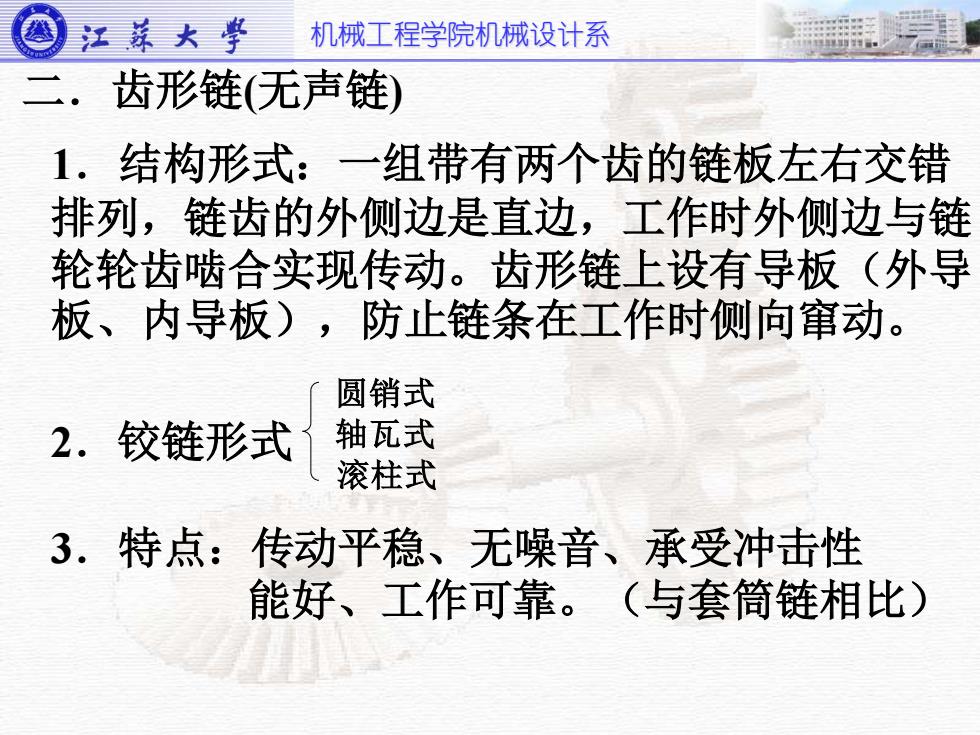

机械工程学院机械设计系 二．齿形链(无声链) 1．结构形式：一组带有两个齿的链板左右交错 排列，链齿的外侧边是直边，工作时外侧边与链 轮轮齿啮合实现传动。齿形链上设有导板（外导 板、内导板），防止链条在工作时侧向窜动。 3．特点：传动平稳、无噪音、承受冲击性 能好、工作可靠。（与套筒链相比） 2．铰链形式 圆销式 轴瓦式 滚柱式
机械工程学院机械设计系 二．齿形链(无声链) 1．结构形式：一组带有两个齿的链板左右交错 排列，链齿的外侧边是直边，工作时外侧边与链 轮轮齿啮合实现传动。齿形链上设有导板（外导 板、内导板），防止链条在工作时侧向窜动。 3．特点：传动平稳、无噪音、承受冲击性 能好、工作可靠。（与套筒链相比） 2．铰链形式 圆销式 轴瓦式 滚柱式

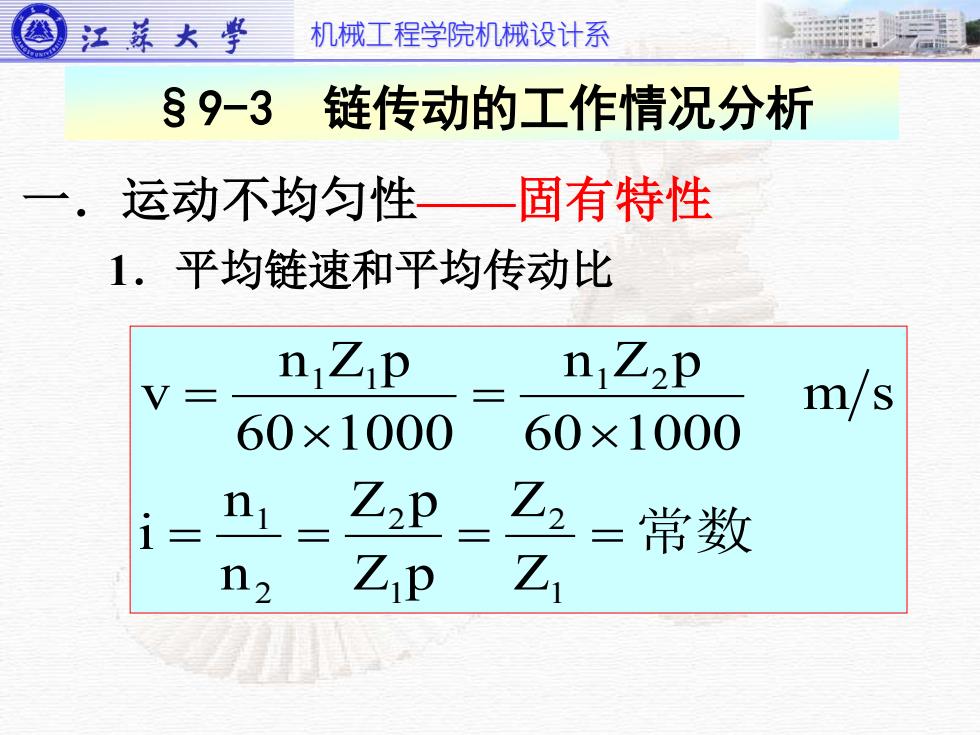

机械工程学院机械设计系 一．运动不均匀性——固有特性 1．平均链速和平均传动比 = = = = 常数 = = 1 2 1 2 2 1 1 1 1 2 Z Z Z p Z p n n i m s 60 1000 n Z p 60 1000 n Z p v §9-3 链传动的工作情况分析
机械工程学院机械设计系 一．运动不均匀性——固有特性 1．平均链速和平均传动比 = = = = 常数 = = 1 2 1 2 2 1 1 1 1 2 Z Z Z p Z p n n i m s 60 1000 n Z p 60 1000 n Z p v §9-3 链传动的工作情况分析
机械工程学院机械设计系
机械工程学院机械设计系
