交换系统A 交换系统B 话路 交换网络 交换网络 数据链路 处理机 信令 信令 设备 设 处理机 图4.4公共信道信令系统 公共信道信令的信令通道与用户信息通道之间不具有时间位 置的关联性，彼此相互独立。比如一条PCM上的30路话路的 控制信令通道可能根本就不在这条PCM上
话路 交换网络 处理机 信令 设备 交换网络 处理机 信令 设备 交换系统A 交换系统B 数据链路 图4.4 公共信道信令系统 公共信道信令的信令通道与用户信息通道之间不具有时间位 置的关联性，彼此相互独立。比如一条PCM上的30路话路的 控制信令通道可能根本就不在这条PCM上

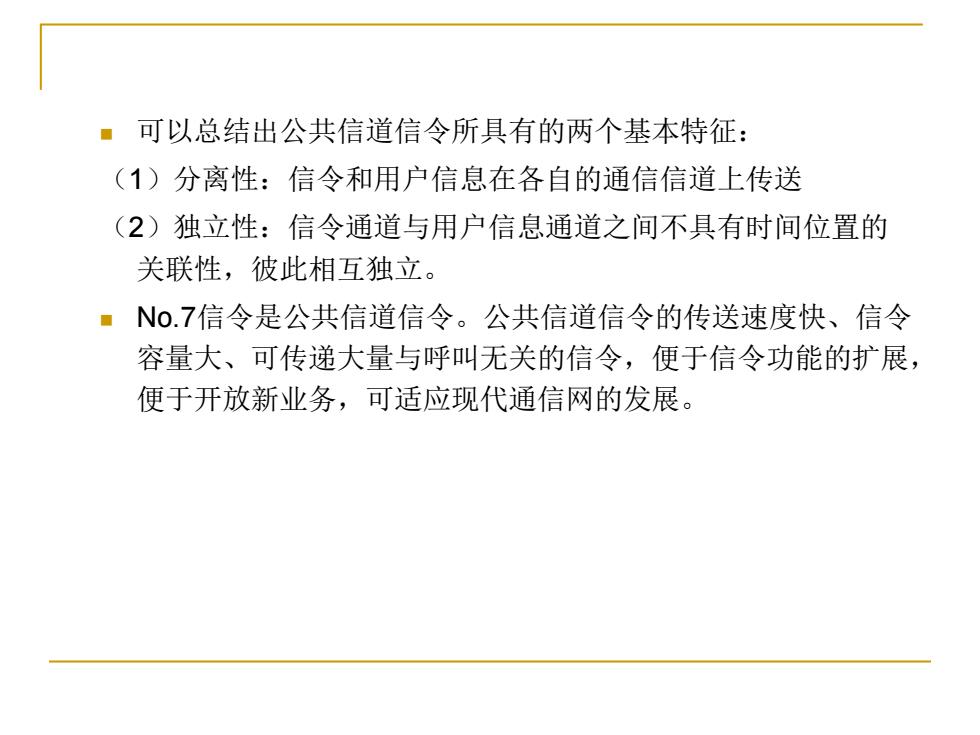

■可以总结出公共信道信令所具有的两个基本特征： (1)分离性：信令和用户信息在各自的通信信道上传送 (2)独立性：信令通道与用户信息通道之间不具有时间位置的 关联性，彼此相互独立。 ■No.7信令是公共信道信令。公共信道信令的传送速度快、信令 容量大、可传递大量与呼叫无关的信令，便于信令功能的扩展， 便于开放新业务，可适应现代通信网的发展
◼ 可以总结出公共信道信令所具有的两个基本特征： （1）分离性：信令和用户信息在各自的通信信道上传送 （2）独立性：信令通道与用户信息通道之间不具有时间位置的 关联性，彼此相互独立。 ◼ No.7信令是公共信道信令。公共信道信令的传送速度快、信令 容量大、可传递大量与呼叫无关的信令，便于信令功能的扩展， 便于开放新业务，可适应现代通信网的发展
4.1.3信令方式 ·我们在4.1.1中介绍了信令的概念，我们知道信令是通信网中 规范化的控制命令。所谓规范化就是在信令构成、信令交互时 要遵守一定的规约和规定，这些规约和规定就是信令方式。它 包括信令的结构形式，信令在多段路由上的传送方式以及信令 传送过程中的控制方式。我们通常所说的信令系统，就是指为 实现某种信令方式所必须具有的全部硬件和软件系统的总和
4.1.3 信令方式 ◼ 我们在4.1.1中介绍了信令的概念，我们知道信令是通信网中 规范化的控制命令。所谓规范化就是在信令构成、信令交互时 要遵守一定的规约和规定，这些规约和规定就是信令方式。它 包括信令的结构形式，信令在多段路由上的传送方式以及信令 传送过程中的控制方式。我们通常所说的信令系统，就是指为 实现某种信令方式所必须具有的全部硬件和软件系统的总和

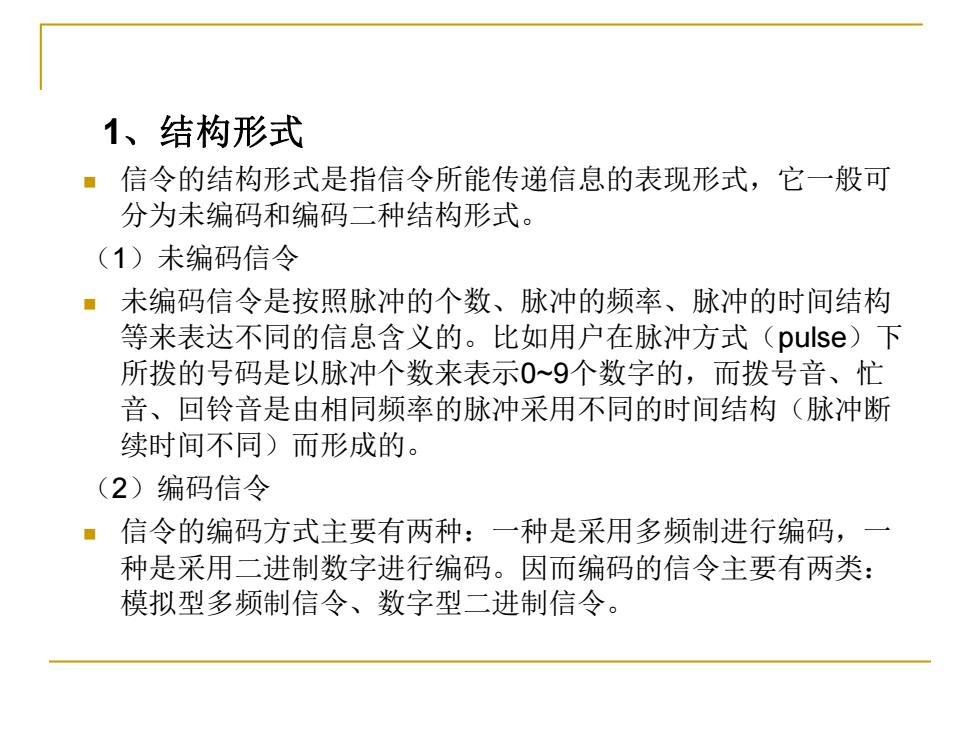

1、结构形式 ■信令的结构形式是指信令所能传递信息的表现形式，它一般可 分为未编码和编码二种结构形式。 (1)未编码信令 ■未编码信令是按照脉冲的个数、脉冲的频率、脉冲的时间结构 等来表达不同的信息含义的。比如用户在脉冲方式(puse)下 所拨的号码是以脉冲个数来表示0~9个数字的，而拨号音、忙 音、回铃音是由相同频率的脉冲采用不同的时间结构（脉冲断 续时间不同)而形成的。 (2)编码信令 ■信令的编码方式主要有两种：一种是采用多频制进行编码，一 种是采用二进制数字进行编码。因而编码的信令主要有两类： 模拟型多频制信令、数字型二进制信令
1、结构形式 ◼ 信令的结构形式是指信令所能传递信息的表现形式，它一般可 分为未编码和编码二种结构形式。 （1）未编码信令 ◼ 未编码信令是按照脉冲的个数、脉冲的频率、脉冲的时间结构 等来表达不同的信息含义的。比如用户在脉冲方式（pulse）下 所拨的号码是以脉冲个数来表示0~9个数字的，而拨号音、忙 音、回铃音是由相同频率的脉冲采用不同的时间结构（脉冲断 续时间不同）而形成的。 （2）编码信令 ◼ 信令的编码方式主要有两种：一种是采用多频制进行编码，一 种是采用二进制数字进行编码。因而编码的信令主要有两类： 模拟型多频制信令、数字型二进制信令

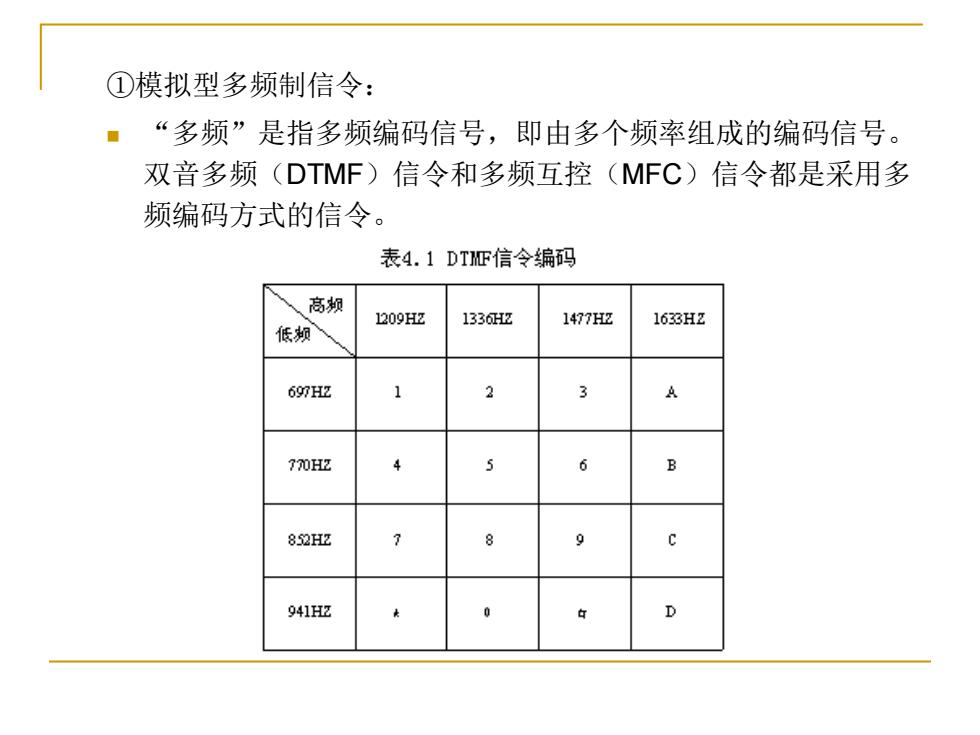

①模拟型多频制信令： ·“多频”是指多频编码信号，即由多个频率组成的编码信号。 双音多频(DTMF)信令和多频互控(MFC)信令都是采用多 频编码方式的信令。 表4.1DT证信令编码 高频 1209H2 1336Hz 1477H2 1633HZ 低规 69mH2 3 70H2 B 852H2 8 9 941Hz D
①模拟型多频制信令： ◼ “多频”是指多频编码信号，即由多个频率组成的编码信号。 双音多频（DTMF）信令和多频互控（MFC）信令都是采用多 频编码方式的信令
