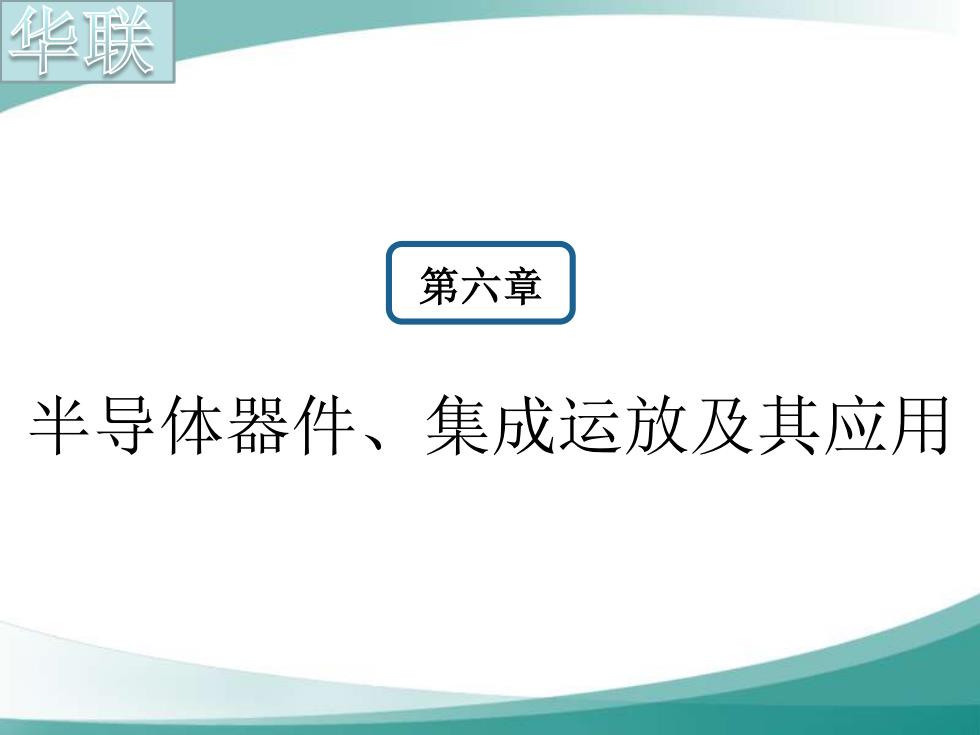

华联 第六章 半导体器件、集成运放及其应用
第六章 半导体器件、集成运放及其应用
华联 第六章 一、半导体的基础知识 2 二、半导体二极管及其应用 3 三、半导体三极管及其应用 4 四、集成运算放大器
1 一、半导体的基础知识 2 二、半导体二极管及其应用 3 三、半导体三极管及其应用 4 四、集成运算放大器 第六章
华联 学习目标： 1.半导体概念 2.掌握N型半导体和P型半导体构成 3.了解PN结形成过程 4.掌握二极管参数及正反向电阻检测 5.掌握三极管的基本结构及参数 6.掌握三极管放大原理及三极管管脚检测判断 7.掌握集成运算放大器的组成与图形符号 重点：掌握二极管、三极管好坏检测与判断 难点：掌握集成运算放大器的理想特性
学习目标： 1.半导体概念 2.掌握N型半导体和P型半导体构成 3.了解PN结形成过程 4.掌握二极管参数及正反向电阻检测 5.掌握三极管的基本结构及参数 6.掌握三极管放大原理及三极管管脚检测判断 7.掌握集成运算放大器的组成与图形符号 重点：掌握二极管、三极管好坏检测与判断 难点：掌握集成运算放大器的理想特性
华联 第一节半导体的基础知识
第一节 半导体的基础知识
华联 一、半导体的特性 自然界的各种物质，根据其导电能力的差别，可以分为导体、绝缘体和半导体三 大类。例如铜、银和铝等金属材料都是良好的导体。如橡胶、塑料等称为绝缘体。 导电性能介于导体和绝缘体之间的一大类物质统称为半导体。大多数半导体器件 所用的主要材料是硅(Si)和错(Ge)。 在硅（或锗）的晶体中，原子在空间排列成规则的晶格。其中每个原子最外层的 价电子，不仅受到自身原子核的束缚，同时还受到相邻原子核的吸引。 晶体中的共价键结构 体征半导体中的自由电子和空穴
一、半导体的特性 自然界的各种物质，根据其导电能力的差别，可以分为导体、绝缘体和半导体三 大类。例如铜、银和铝等金属材料都是良好的导体。如橡胶、塑料等称为绝缘体。 导电性能介于导体和绝缘体之间的一大类物质统称为半导体。大多数半导体器件 所用的主要材料是硅（Si）和错（Ge）。 在硅（或锗）的晶体中，原子在空间排列成规则的晶格。其中每个原子最外层的 价电子，不仅受到自身原子核的束缚，同时还受到相邻原子核的吸引
