中国1号信令是随路信令，它是由线路信令和多频互控信令 (MFC,也叫记发器信令)构成的。多频互控信令是路由信令， 用于传递被叫号码、主叫号码、主叫用户类别等信息，它是在 此次通话所占用的话路中传送的。线路信令是监视信令，用于 传递中继电路空闲、占用、被叫应答、主被叫摘挂机等状态。 它是在局间PCM中继系统的TS16中传送的，该信令虽然不在话 路中传送，但是信令传送通道与话路之间存在着时间位置上的 一一对应关系，这种对应关系如图4.3所示
◼ 中国1号信令是随路信令，它是由线路信令和多频互控信令 （MFC，也叫记发器信令）构成的。多频互控信令是路由信令， 用于传递被叫号码、主叫号码、主叫用户类别等信息，它是在 此次通话所占用的话路中传送的。线路信令是监视信令，用于 传递中继电路空闲、占用、被叫应答、主被叫摘挂机等状态。 它是在局间PCM中继系统的TS16中传送的，该信令虽然不在话 路中传送，但是信令传送通道与话路之间存在着时间位置上的 一一对应关系，这种对应关系如图4.3所示

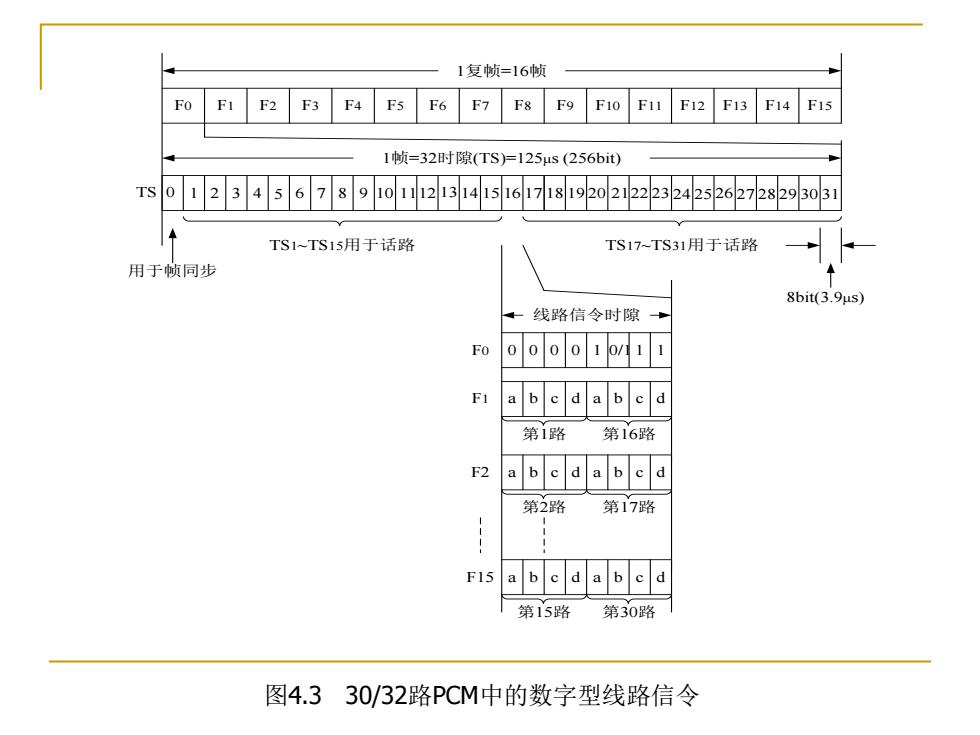

1复帧=16帧 FO F1 F2 F3 F4 Fs F6 F7F8F9F10F11F12F13F14F15 1帧=32时隙(TS)=125μs(256bit) Ts01234567891o11213141s16171819202122232425262728293031 TS1~TS15用于话路 TS17~TS31用于话路 用于帧同步 8bit(3.9μs) 一线路信令时隙· Fo oooo 10/111 F1 a b e d a b c d 第i路 第16路 F2 a bcda bcd 第2路 第17路 F15 ab e d a b e d 第15路 第30路 图4.330/32路PCM中的数字型线路信令
F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 F13 F14 F15 1复帧=16帧 1帧=32时隙(TS)=125μs (256bit) TS 0 1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18 19 20 2122 23 24 25 26 27 28 29 30 31 用于帧同步 TS1~TS15用于话路 TS17~TS31用于话路 8bit(3.9μs) 线路信令时隙 F0 F1 F2 F15 0 0 0 0 1 0/1 1 1 a b c d a b c d a b c d a b c d a b c d a b c d 第1路 第16路 第2路 第17路 第15路 第30路 图4.3 30/32路PCM中的数字型线路信令
在30/32路PCM的帧结构中，16个帧构成1个复帧，这16个帧记 做FoF15每个帧有32个时隙，记做TS,~TS31,每个时隙为 8bit编码。在这32个时隙中，TS,用于帧同步和帧失步告警， TS1~TS15、TS17~TS31为话路，F的TS16用于复帧同步， F~F15的TS16用来传送30个话路的线路信令。如图中所示，每 路话路的线路信令占用4个bit,F~F15的TS16的高4个比特用来 传送TS1~TS15话路的线路信令，而低4个比特用来传送TS17~ TS31话路的线路信令。由此可见，中国1号信令的线路信令的传 送与话路存在着一一对应关系，线路信令通道与话路之间具有 相关性
◼ 在30/32路PCM的帧结构中，16个帧构成1个复帧，这16个帧记 做F0～F15，每个帧有32个时隙，记做TS0～TS31，每个时隙为 8bit编码。在这32个时隙中，TS0用于帧同步和帧失步告警， TS1～TS15、TS17～TS31为话路，F0的TS16用于复帧同步， F1~F15 的TS16 用来传送30个话路的线路信令。如图中所示，每 路话路的线路信令占用4个bit，F1~F15 的TS16的高4个比特用来 传送TS1～TS15话路的线路信令，而低4个比特用来传送TS17～ TS31话路的线路信令。由此可见，中国1号信令的线路信令的传 送与话路存在着一一对应关系，线路信令通道与话路之间具有 相关性

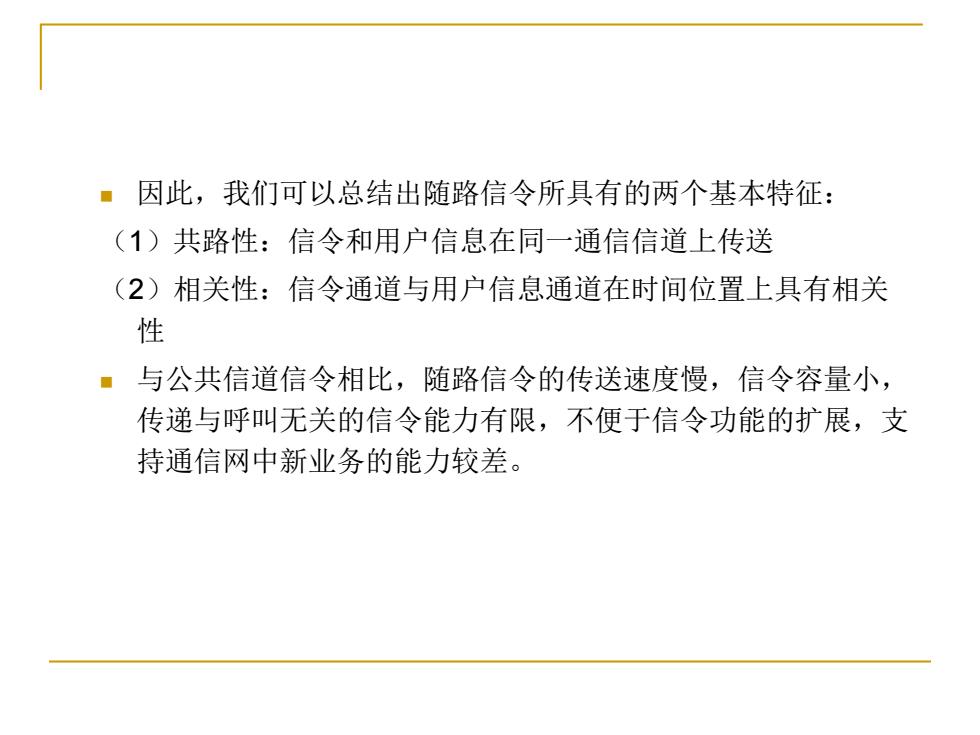

·因此，我们可以总结出随路信令所具有的两个基本特征： (1)共路性：信令和用户信息在同一通信信道上传送 (2)相关性：信令通道与用户信息通道在时间位置上具有相关 性 ■与公共信道信令相比，随路信令的传送速度慢，信令容量小， 传递与呼叫无关的信令能力有限，不便于信令功能的扩展，支 持通信网中新业务的能力较差
◼ 因此，我们可以总结出随路信令所具有的两个基本特征： （1）共路性：信令和用户信息在同一通信信道上传送 （2）相关性：信令通道与用户信息通道在时间位置上具有相关 性 ◼ 与公共信道信令相比，随路信令的传送速度慢，信令容量小， 传递与呼叫无关的信令能力有限，不便于信令功能的扩展，支 持通信网中新业务的能力较差

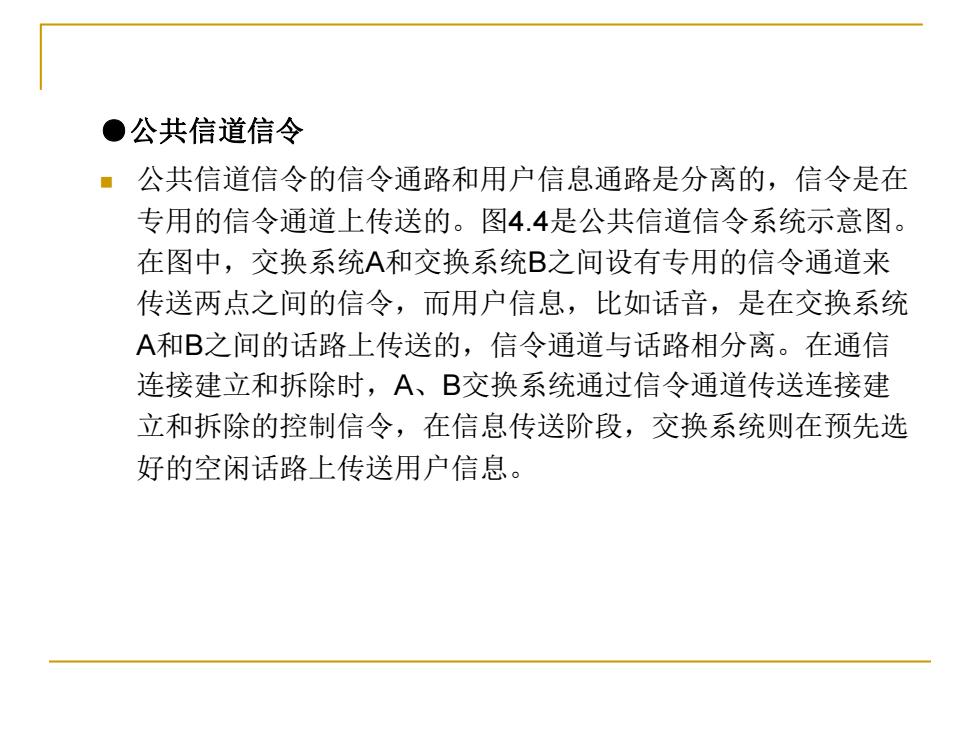

●公共信道信令 公共信道信令的信令通路和用户信息通路是分离的，信令是在 专用的信令通道上传送的。图4.4是公共信道信令系统示意图。 在图中，交换系统A和交换系统B之间设有专用的信令通道来 传送两点之间的信令，而用户信息，比如话音，是在交换系统 A和B之间的话路上传送的，信令通道与话路相分离。在通信 连接建立和拆除时，A、B交换系统通过信令通道传送连接建 立和拆除的控制信令，在信息传送阶段，交换系统则在预先选 好的空闲话路上传送用户信息
●公共信道信令 ◼ 公共信道信令的信令通路和用户信息通路是分离的，信令是在 专用的信令通道上传送的。图4.4是公共信道信令系统示意图。 在图中，交换系统A和交换系统B之间设有专用的信令通道来 传送两点之间的信令，而用户信息，比如话音，是在交换系统 A和B之间的话路上传送的，信令通道与话路相分离。在通信 连接建立和拆除时，A、B交换系统通过信令通道传送连接建 立和拆除的控制信令，在信息传送阶段，交换系统则在预先选 好的空闲话路上传送用户信息
