第4章信令系统 ■信令是呼叫接续过程中所采用的一种“通信语言”，用于协调动 作、控制呼叫等功能。 ■通信网中任意两个通信终端之间的通信都离不开信令。 ■信令系统是通信网的重要组成部分，是保证通信网正常运行所必 不可少的，信令技术是通信网的基本技术。 ·在本章中讲述三部分内容 信令的基本概念 No.7信令系统 No.7信令网
第4章 信令系统 ◼ 信令是呼叫接续过程中所采用的一种“通信语言”，用于协调动 作、控制呼叫等功能。 ◼ 通信网中任意两个通信终端之间的通信都离不开信令。 ◼ 信令系统是通信网的重要组成部分，是保证通信网正常运行所必 不可少的，信令技术是通信网的基本技术。 ◼ 在本章中讲述三部分内容 信令的基本概念 No.7信令系统 No.7信令网
4.1信令的基本概念 4.1.1信令 ■在回答什么是信令、信令的作用是什么的问题之前，我们先来 看看图4.1。图4.1所表示的是电话网中两个用户终端通过两个 端局进行电话呼叫的基本信令流程，它描述的是在一个完整的 呼叫过程中经简化了的信令交互过程
4.1 信令的基本概念 4.1.1 信令 ◼ 在回答什么是信令、信令的作用是什么的问题之前，我们先来 看看图4.1。图4.1所表示的是电话网中两个用户终端通过两个 端局进行电话呼叫的基本信令流程，它描述的是在一个完整的 呼叫过程中经简化了的信令交互过程
主叫用户 发端交换机 终端交换机 被叫终端用户 摘机 拨号音 拨号 拨号 占用 被叫号码 回铃音 振铃 被叫应答 摘机 通话 挂机 被叫先挂 忙音 被叫挂机 挂机 释放 释放证实 主叫先挂 挂机 释放 忙音 释放证实 挂机 用户线信令 局间信令 用户线信令 图4.1电话呼叫的基本信令流程
主叫用户 发端交换机 终端交换机 被叫终端用户 摘机 拨号音 拨号 拨号 占用 被叫号码 回铃音 振铃 被叫应答 摘机 …… 忙音 被叫挂机 挂机 释放 释放证实 挂机 挂机 释放 忙音 释放证实 挂机 被叫先挂 主叫先挂 用户线信令 局间信令 用户线信令 通话 图4.1 电话呼叫的基本信令流程

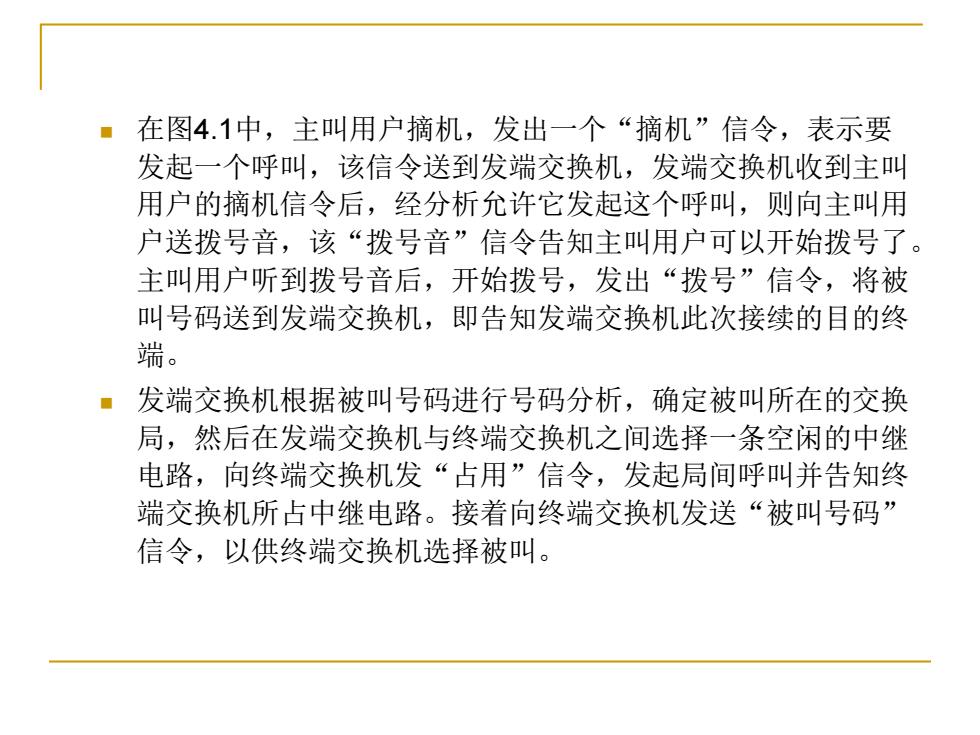

在图4.1中，主叫用户摘机，发出一个“摘机”信令，表示要 发起一个呼叫，该信令送到发端交换机，发端交换机收到主叫 用户的摘机信令后，经分析允许它发起这个呼叫，则向主叫用 户送拨号音，该“拨号音”信令告知主叫用户可以开始拨号了。 主叫用户听到拨号音后，开始拨号，发出“拨号”信令，将被 叫号码送到发端交换机，即告知发端交换机此次接续的目的终 端。 ·发端交换机根据被叫号码进行号码分析，确定被叫所在的交换 局，然后在发端交换机与终端交换机之间选择一条空闲的中继 电路，向终端交换机发“占用”信令，发起局间呼叫并告知终 端交换机所占中继电路。接着向终端交换机发送“被叫号码” 信令，以供终端交换机选择被叫
◼ 在图4.1中，主叫用户摘机，发出一个“摘机”信令，表示要 发起一个呼叫，该信令送到发端交换机，发端交换机收到主叫 用户的摘机信令后，经分析允许它发起这个呼叫，则向主叫用 户送拨号音，该“拨号音”信令告知主叫用户可以开始拨号了。 主叫用户听到拨号音后，开始拨号，发出“拨号”信令，将被 叫号码送到发端交换机，即告知发端交换机此次接续的目的终 端。 ◼ 发端交换机根据被叫号码进行号码分析，确定被叫所在的交换 局，然后在发端交换机与终端交换机之间选择一条空闲的中继 电路，向终端交换机发“占用”信令，发起局间呼叫并告知终 端交换机所占中继电路。接着向终端交换机发送“被叫号码” 信令，以供终端交换机选择被叫
。终端交换机根据被叫号码找寻被叫，向被叫送“振铃”信令， 催促被叫摘机应答，向主叫送“回铃音”信令，以告知主叫用 户已找到被叫，正在叫出。 。被叫用户听到振铃后摘机，被叫用户送出一个“摘机”信令， 终端交换机收到被叫“摘机”信令，停振铃，向发端交换机发 送“被叫应答”信令；发端交换机收到“被叫应答”信令后， 停止向主叫送回铃音，接通话路，主被叫双方进入通话阶段
◼ 终端交换机根据被叫号码找寻被叫，向被叫送“振铃”信令， 催促被叫摘机应答，向主叫送“回铃音”信令，以告知主叫用 户已找到被叫，正在叫出。 ◼ 被叫用户听到振铃后摘机，被叫用户送出一个“摘机”信令， 终端交换机收到被叫“摘机”信令，停振铃，向发端交换机发 送“被叫应答”信令；发端交换机收到“被叫应答”信令后， 停止向主叫送回铃音，接通话路，主被叫双方进入通话阶段
