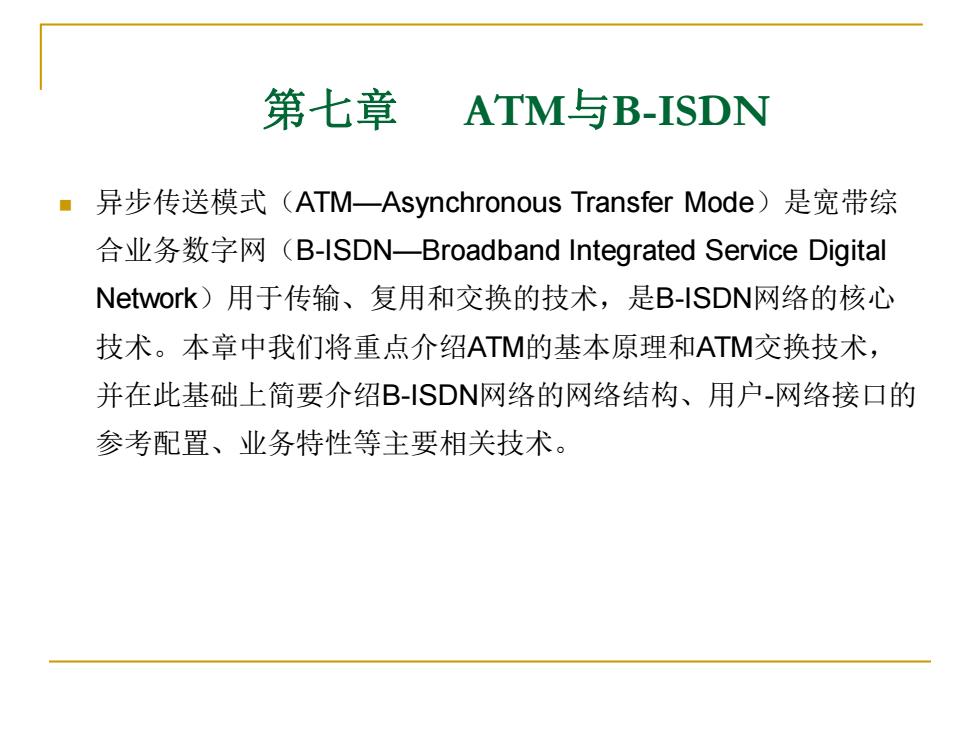

第七章 ATM与B-ISDN n异步传送模式(ATM一Asynchronous Transfer Mode)是宽带综 合业务数字网(B-lSDN一Broadband Integrated Service Digital Network)用于传输、复用和交换的技术，是B-ISDN网络的核心 技术。本章中我们将重点介绍ATM的基本原理和ATM交换技术， 并在此基础上简要介绍B-SDN网络的网络结构、用户-网络接口的 参考配置、业务特性等主要相关技术
第七章 ATM与B-ISDN ◼ 异步传送模式（ATM—Asynchronous Transfer Mode）是宽带综 合业务数字网（B-ISDN—Broadband Integrated Service Digital Network）用于传输、复用和交换的技术，是B-ISDN网络的核心 技术。本章中我们将重点介绍ATM的基本原理和ATM交换技术， 并在此基础上简要介绍B-ISDN网络的网络结构、用户-网络接口的 参考配置、业务特性等主要相关技术
7.1ATM与B-SDN的产生和发展 IP网络的特点是简单、经济，与之相比，ATM网络存在着技术 复杂与运营成本高的致命缺点，ATM技术和IP技术的融合不可 避免。IP交换（泛指一类）就是ATM技术和IP技术融合的产物， 多协议标记交换(MPLS一ulti-Protocol Label Switching)是 IP交换的一种，是下一代网络(NGN一Next Generation Network)的核心技术，是下一代骨干网所采用的交换技术。 ATM作为一种优秀的传送模式，在现有通信网络向NGN的演 变过程中，仍然会扮演着不同的角色，发挥着重要的作用
7.1 ATM与B-ISDN的产生和发展 ◼ IP网络的特点是简单、经济，与之相比，ATM网络存在着技术 复杂与运营成本高的致命缺点，ATM技术和IP技术的融合不可 避免。IP交换（泛指一类）就是ATM技术和IP技术融合的产物， 多协议标记交换（MPLS—Multi-Protocol Label Switching）是 IP交换的一种，是下一代网络（NGN—Next Generation Network）的核心技术，是下一代骨干网所采用的交换技术。 ATM作为一种优秀的传送模式，在现有通信网络向NGN的演 变过程中，仍然会扮演着不同的角色，发挥着重要的作用
7.2ATM基本原理 ■ATM技术是实现B-ISDN的核心技术，它是以分组传送模式为 基础并融合了电路传送模式的优点发展而来，兼具分组传送模 式和电路传送模式的优点。ATM主要有以下4个特点：采用了 固定长度的信元并简化了信头功能；采用了异步时分复用方式： 采用了面向连接的工作方式；采用了标准化的ATM协议。在本 节中，我们将分别从ATM所具有的特点出发，详细介绍ATM的 基本原理
7.2 ATM基本原理 ◼ ATM技术是实现B-ISDN的核心技术，它是以分组传送模式为 基础并融合了电路传送模式的优点发展而来，兼具分组传送模 式和电路传送模式的优点。ATM主要有以下4个特点：采用了 固定长度的信元并简化了信头功能；采用了异步时分复用方式； 采用了面向连接的工作方式；采用了标准化的ATM协议。在本 节中，我们将分别从ATM所具有的特点出发，详细介绍ATM的 基本原理
7.2.1ATM信元及其结构 1、ATM信元结构 。在ATM中，各种信息的传输、复用与交换都以信元为基本单位， ATM信元实际上就是固定长度的分组，为了与分组交换方式中 的“分组”相区别，才将ATM传送信息的最小单元叫作信元。 ATM信元有固定的长度与固定的结构，如图7.1所示。ATM信元 的长度固定为53个byte,其中前5个byte是信头(header),其 余48个byte是信息段，也称为净荷(payload)。注意，信元的 发送顺序是从信头的第一个字节开始，然后按递增顺序发送， 在一个字节中则从第8位开始，然后按递减顺序发送。每个字节 最先发送的位称为最高比特位(MSB一Most Significant Bit), 最后发送的位称为最低比特位(LSB一Least Significant Bit)
7.2.1 ATM信元及其结构 1、ATM信元结构 ◼ 在ATM中，各种信息的传输、复用与交换都以信元为基本单位， ATM信元实际上就是固定长度的分组，为了与分组交换方式中 的“分组”相区别，才将ATM传送信息的最小单元叫作信元。 ATM信元有固定的长度与固定的结构，如图7.1所示。ATM信元 的长度固定为53个byte，其中前5个byte是信头（header），其 余48个byte是信息段，也称为净荷（payload）。注意，信元的 发送顺序是从信头的第一个字节开始，然后按递增顺序发送， 在一个字节中则从第8位开始，然后按递减顺序发送。每个字节 最先发送的位称为最高比特位（MSB－Most Significant Bit）， 最后发送的位称为最低比特位（LSB－Least Significant Bit）
发送顺序 8765 4 321 信头 1 5字节 5 发送顺 V序 信息段 48字节 53 图7.1ATM信元结构 ■ATM信头中包含了各种控制信息，主要是表示信元去向的地址 信息，还有一些操作维护管理的信息，如信元优先级标识以及 纠错码等。ATM信元的信息段用于承载用户信息，这些信息透 明地穿过网络，也可用于承载管理信息
◼ ATM信头中包含了各种控制信息，主要是表示信元去向的地址 信息，还有一些操作维护管理的信息，如信元优先级标识以及 纠错码等。ATM信元的信息段用于承载用户信息，这些信息透 明地穿过网络，也可用于承载管理信息。 8 7 6 5 4 3 2 1 1 5 6 53 信头 5字节 信息段 48字节 . . . . 发送顺序 发 送 顺 序 图7.1 ATM信元结构
