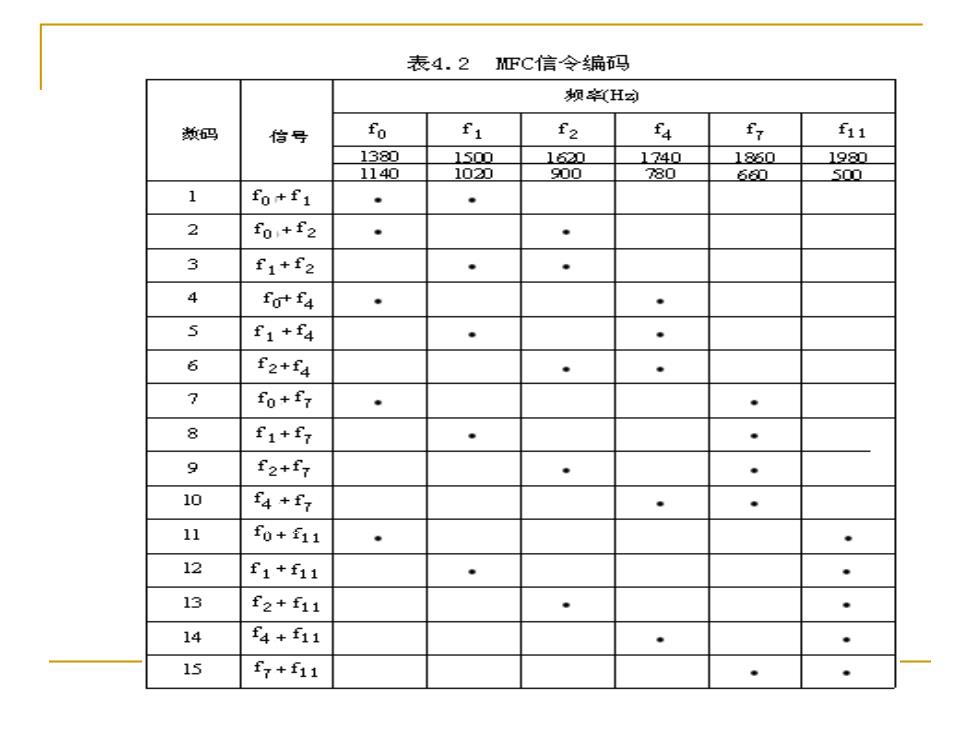

表4.2证FC信令编码 频氧H团 数码 信号 fo f1 f2 fa fr f11 1380 15m 120 1240 150 19风0 1140 1020 900 780 6知 so0 1 fo+f1 f0+f2 3 f1+f2 4 fo+f4 f1+f4 6 f2+f4 fo+f7 8 f1+f7 0 f2+f7 10 f4+f7 11 f0+11 12 f1+f11 13 f2+f11 14 f4+f11 15 f7+f11
DTMF有2组频率，一个高次群，一个低次群，分别由4个频率 构成，可表示16种信令，属用户信令，用于传递通信地址，即 被叫号码。 MFC有6个频率，分别给以编号0、1、2、4、7、11，频率的 两两组合表示一种信令，即6中取2，可表示15种信令，即数 字1~15，该数字为两个相应频率编号之和(10、14、15除 外)。信令分前向信令（主叫局发往被叫局的信令）和后向信 令（被叫局发往主叫局的信令）两种，它们的频率分别为： ●前向信令：1380Hz、1500Hz、1620Hz、1740Hz、1860Hz、 1980Hz ●后向信令：1140Hz、1020Hz、900Hz、780Hz、660Hz、 500HZ

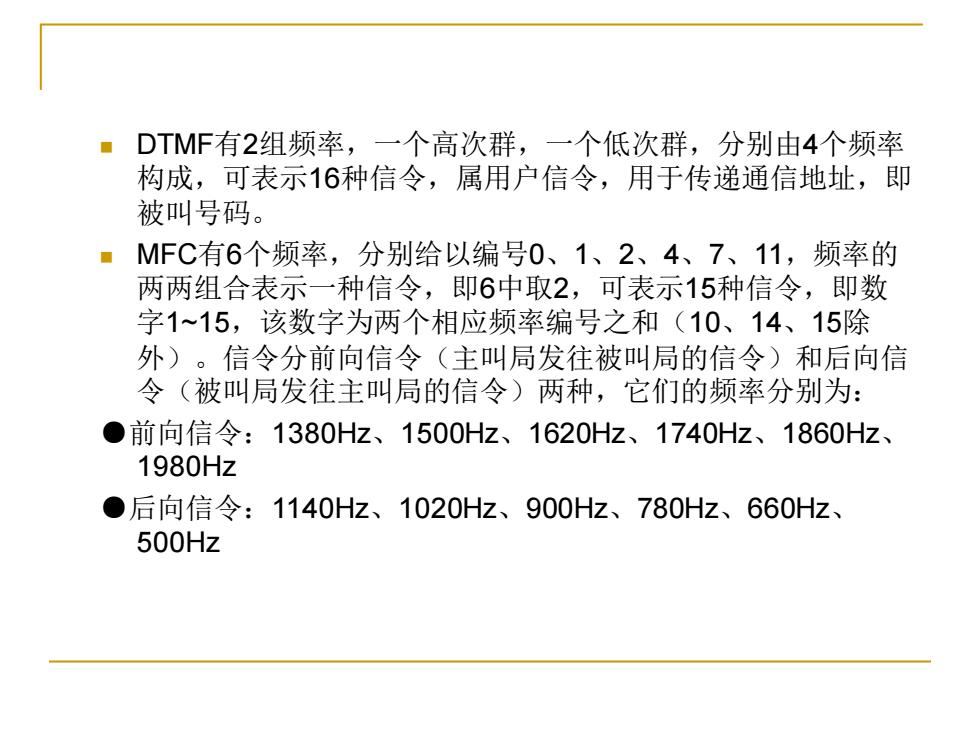

◼ DTMF有2组频率，一个高次群，一个低次群，分别由4个频率 构成，可表示16种信令，属用户信令，用于传递通信地址，即 被叫号码。 ◼ MFC有6个频率，分别给以编号0、1、2、4、7、11，频率的 两两组合表示一种信令，即6中取2，可表示15种信令，即数 字1~15，该数字为两个相应频率编号之和（10、14、15除 外）。信令分前向信令（主叫局发往被叫局的信令）和后向信 令（被叫局发往主叫局的信令）两种，它们的频率分别为： ●前向信令：1380Hz、1500Hz、1620Hz、1740Hz、1860Hz、 1980Hz ●后向信令：1140Hz、1020Hz、900Hz、780Hz、660Hz、 500Hz
②数字型二进制信令 。 采用二进制进行编码的数字型信令主要有：中国1号信令的数 字型线路信令和No.7信令。 ■中国1号的数字型线路信令是采用4位二进制编码来表示线路状 态的信令，该信令基于30/32路PCM传输系统，通过TS16在局 间传送。如图4.3所示。其中a、b、c、d各比特位的编码含义 如下，在这里下标表示前向信令，即主叫局发往被叫局的信 令，下标b表示后向信令，即被叫局发往主叫局的信令

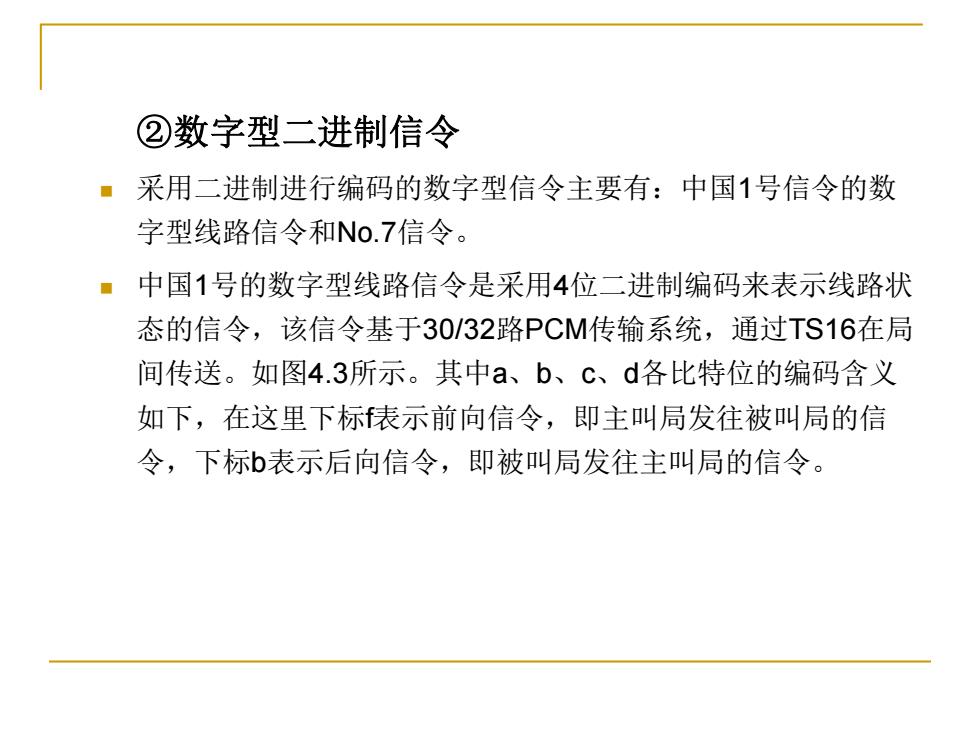

②数字型二进制信令 ◼ 采用二进制进行编码的数字型信令主要有：中国1号信令的数 字型线路信令和No.7信令。 ◼ 中国1号的数字型线路信令是采用4位二进制编码来表示线路状 态的信令，该信令基于30/32路PCM传输系统，通过TS16在局 间传送。如图4.3所示。其中a、b、c、d各比特位的编码含义 如下，在这里下标f表示前向信令，即主叫局发往被叫局的信 令，下标b表示后向信令，即被叫局发往主叫局的信令
a:表示发话局状态或主叫用户状态的前向信号 a=0 为摘机占用状态 a=1为挂机拆线状态 b:表示向来话交换局指示故障状态的前向信号 b=0为正常状态 b=1为故障状态 Cr:表示话务员再振铃的前向信号 c=0为话务员再振铃 C1为话务员未再振铃或未进行强拆操作 a。:表示被叫用户摘挂机状态的后向信号 a,=0为被叫摘机状态 a.=1为被叫挂机状态

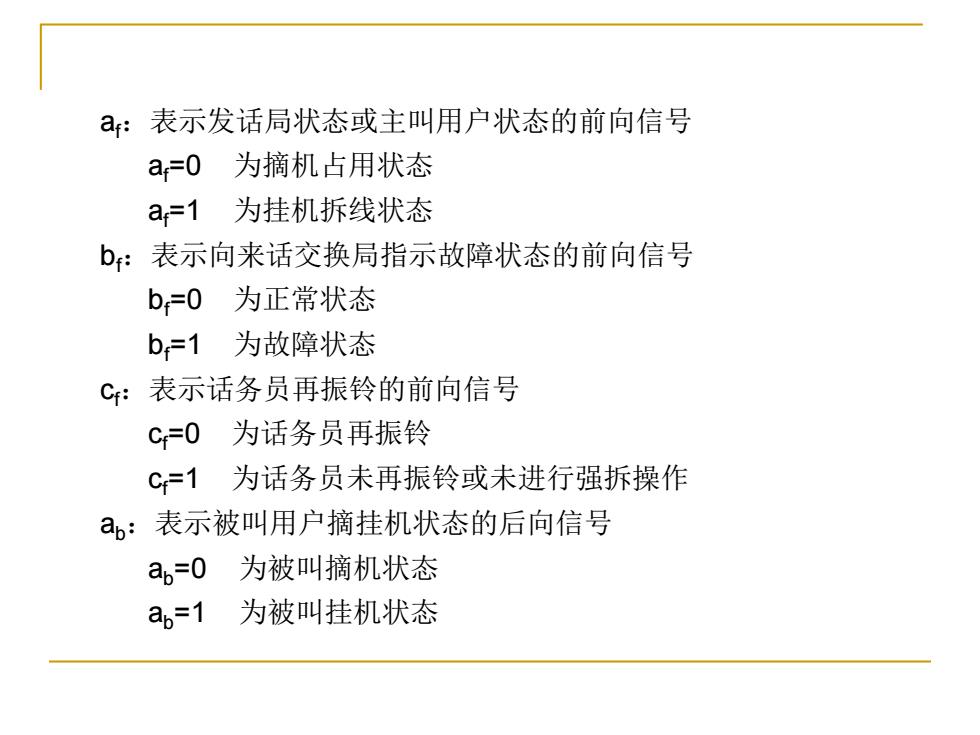

af：表示发话局状态或主叫用户状态的前向信号 af=0 为摘机占用状态 af=1 为挂机拆线状态 bf：表示向来话交换局指示故障状态的前向信号 bf=0 为正常状态 bf=1 为故障状态 cf：表示话务员再振铃的前向信号 cf=0 为话务员再振铃 cf=1 为话务员未再振铃或未进行强拆操作 ab：表示被叫用户摘挂机状态的后向信号 ab=0 为被叫摘机状态 ab=1 为被叫挂机状态
b。:表示受话局状态的后向信号 bp=0 为示闲状态 b,=1为占用或拥塞状态 c:表示话务员回振铃的后向信号或呼叫是否到达被叫 Cp= )为话务员进行回振铃操作或呼叫到达被叫 c=1为话务员未进行回振铃操作或呼叫未到达被叫 ■在No.7信令系统中，信令传送的最小单元是信令单元(SU), 它是由若干个二进制编码的八位位组构成，图4.18是信令单元的 基本格式
bb：表示受话局状态的后向信号 bb=0 为示闲状态 bb=1 为占用或拥塞状态 cb：表示话务员回振铃的后向信号或呼叫是否到达被叫 cb=0 为话务员进行回振铃操作或呼叫到达被叫 cb=1 为话务员未进行回振铃操作或呼叫未到达被叫 ◼ 在No.7信令系统中，信令传送的最小单元是信令单元（SU）， 它是由若干个二进制编码的八位位组构成，图4.18是信令单元的 基本格式
