第2章交换网络 交换单元 ■交换单元的基本概念 ■空间交换单元 ■时分交换单元 交换网络 ■交换网络的基本概念 CLOS网络 TST网络 DSN网络 banyan网络 benes网络
第2章 交换网络 交换单元 ◼ 交换单元的基本概念 ◼ 空间交换单元 ◼ 时分交换单元 交换网络 ◼ 交换网络的基本概念 ◼ CLOS网络 ◼ TST网络 ◼ DSN网络 ◼ banyan网络 ◼ benes网络
回忆 教材P14 电信交换系统 主要由 信息传送 接口 接口 子系统 线 交换网络 中维线 和控制子系统 接▣ 接口 两大部分 偕息作闼干系统 控制干系统 组成。 控制系统
回忆 教材P14 电信交换系统 主要由 信息传送 子系统 和 控制子系统 两大部分 组成
2.1交换单元 2.1.1交换单元的基本概念（略） 1、交换单元 a i 交换单元(Switch Element-SE)是构成交换网络的最基本 部件；若干个交换单元按照一定的拓扑结构连接起来就可以构 成各种各样的交换网络。 0 出 线 线 M-1 N-1 控制端 状态端 图2.1M×N的交换单元
2.1 交换单元 2.1.1 交换单元的基本概念（略） 1、交换单元 ◼ 交换单元（Switch Element -- SE）是构成交换网络的最基本 部件；若干个交换单元按照一定的拓扑结构连接起来就可以构 成各种各样的交换网络。 0 1 M-1 0 1 N-1 控制端 状态端 ... ... 入 线 出 线 图2.1 M×N的交换单元

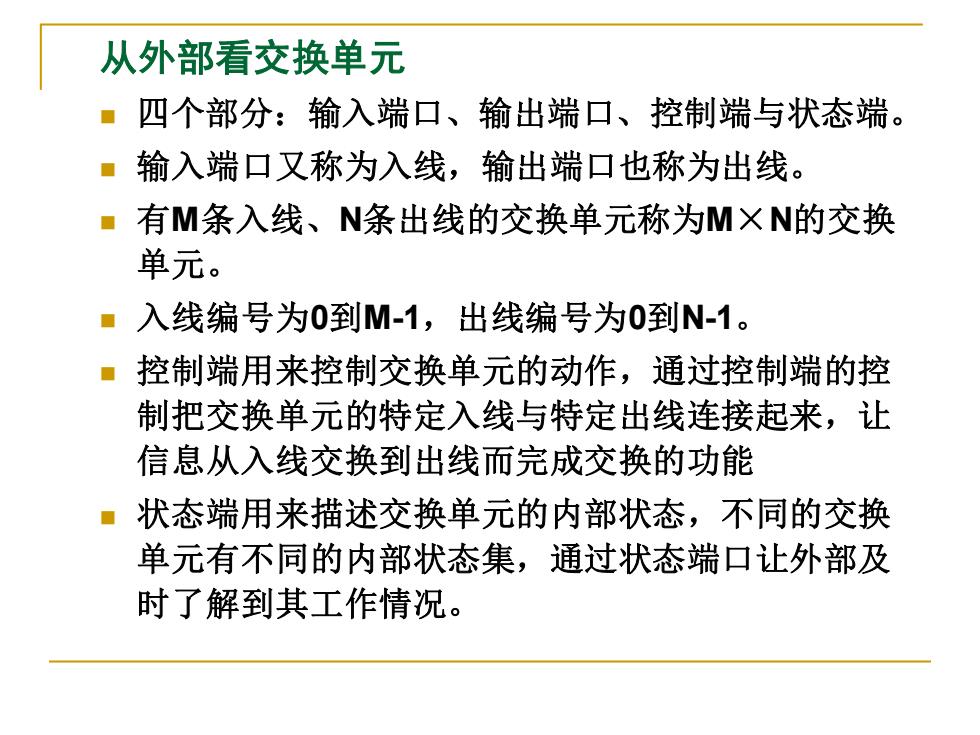

从外部看交换单元 ·四个部分：输入端口、输出端口、控制端与状态端。 ·输入端口又称为入线，输出端口也称为出线。 ■有M条入线、N条出线的交换单元称为MXN的交换 单元。 ■入线编号为0到M-1,出线编号为0到N-1。 ·控制端用来控制交换单元的动作，通过控制端的控 制把交换单元的特定入线与特定出线连接起来，让 信息从入线交换到出线而完成交换的功能 ·状态端用来描述交换单元的内部状态，不同的交换 单元有不同的内部状态集，通过状态端口让外部及 时了解到其工作情况
从外部看交换单元 ◼ 四个部分：输入端口、输出端口、控制端与状态端。 ◼ 输入端口又称为入线，输出端口也称为出线。 ◼ 有M条入线、N条出线的交换单元称为M×N的交换 单元。 ◼ 入线编号为0到M-1，出线编号为0到N-1。 ◼ 控制端用来控制交换单元的动作，通过控制端的控 制把交换单元的特定入线与特定出线连接起来，让 信息从入线交换到出线而完成交换的功能 ◼ 状态端用来描述交换单元的内部状态，不同的交换 单元有不同的内部状态集，通过状态端口让外部及 时了解到其工作情况

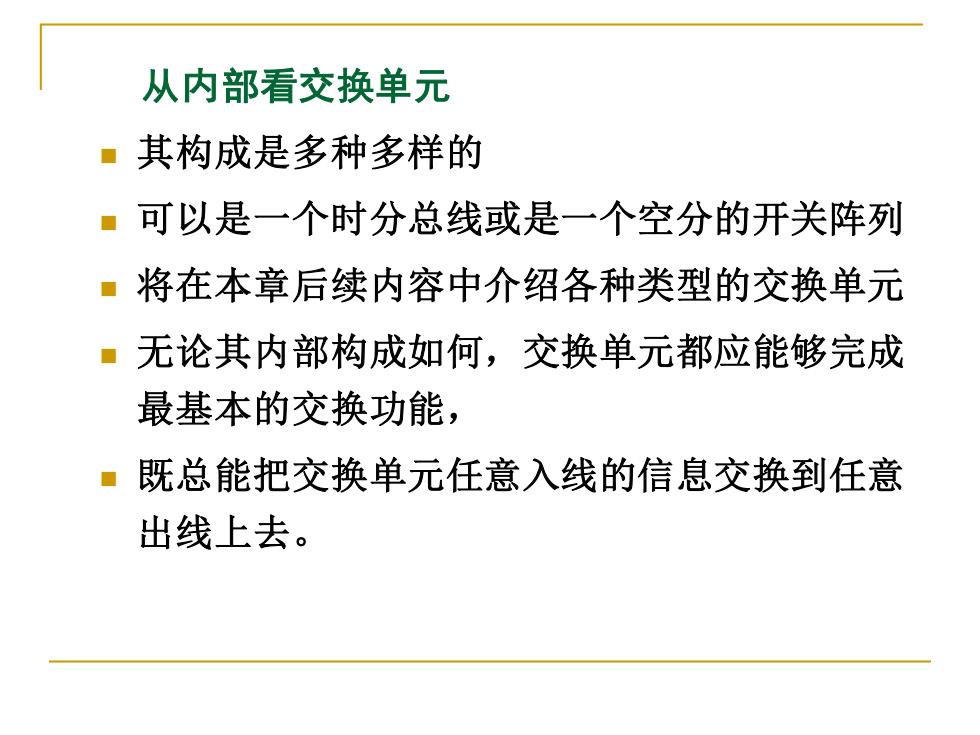

从内部看交换单元 ·其构成是多种多样的 ·可以是一个时分总线或是一个空分的开关阵列 ■将在本章后续内容中介绍各种类型的交换单元 ·无论其内部构成如何，交换单元都应能够完成 最基本的交换功能， ·既总能把交换单元任意入线的信息交换到任意 出线上去
从内部看交换单元 ◼ 其构成是多种多样的 ◼ 可以是一个时分总线或是一个空分的开关阵列 ◼ 将在本章后续内容中介绍各种类型的交换单元 ◼ 无论其内部构成如何，交换单元都应能够完成 最基本的交换功能， ◼ 既总能把交换单元任意入线的信息交换到任意 出线上去
