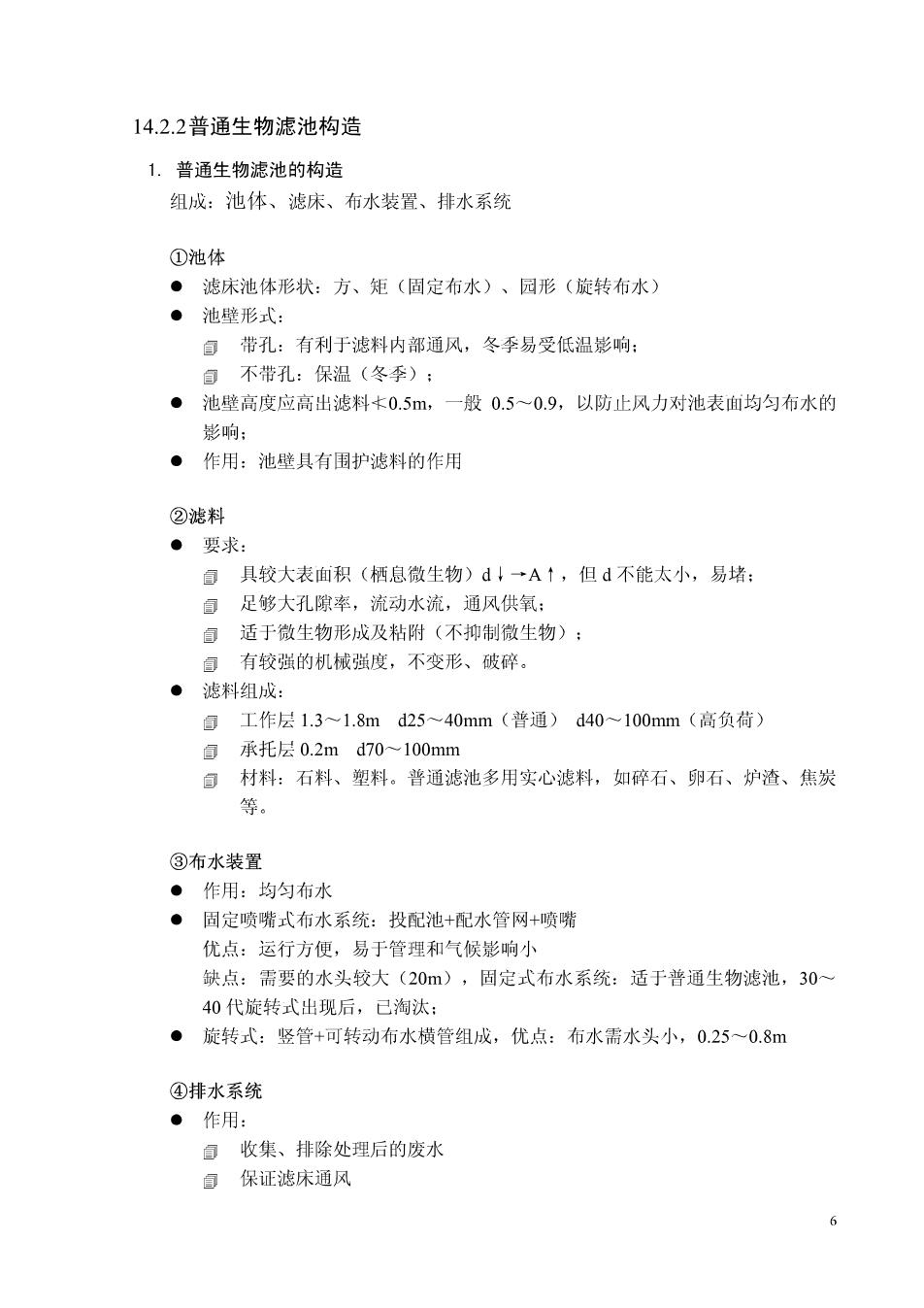

14.2.2普通生物滤池构造 1.普通生物滤池的构造 组成：池体、滤床、布水装置、排水系统 ①池体 。滤床池体形状：方、矩（固定布水）、园形（旋转布水） ●池壁形式： 自带孔：有利于滤料内部通风，冬季易受低温彭响： 目不带孔：保温（冬季）： ·池壁高度应高出滤料本0.5m,一般0.5~0.9，以防止风力对池表血均匀布水的 影响： ·作用：池壁具有围护滤料的作用 ②滤料 。要求： 目具较大表面积（栖息微生物）d!一A↑，但d不能太小，易堵： 自足够大孔隙率，流动水流，通风供氧： 自适于微生物形成及粘附（不抑制微生物）： 目有较强的机械强度，不变形、破碎。 ●滤料组成： 自工作层1.3~1.8md25~40mm(普通)d40~100mm(高负荷) 自承托层0.2md70~100mm 自材料：石料、塑料。普通滤池多用实心滤料，如碎石、卵石、炉渣、焦炭 等 ③布水装置 ·作用：均匀布水 ●固定喷嘴式布水系统：投配池+配水管网+喷嘴 优点：运行方便，易于管理和气候影响小 缺点：需要的水头较大(20m),固定式布水系统：适于普通生物滤池，30~ 40代旋转式出现后，已海汰： ●旋转式：竖管+可转动布水横管组成，优点：布水需水头小，0.25~0.8m ④排水系统 ●作用： 自收集、排除处理后的废水 目保证滤床通风 6
口顶板至池底净空高+0.6m,以利通风 口出水区四也壁均匀布置进风孔 ·组成：渗水顶板+集水沟+排水渠 ●开孔比：20%以利于通风 2.普通生物滤池的设计与计算 滤料选择： 滤料容积：一般按负荷率进行计算，BOD容积负荷率：水力负荷率： 布水系统：参阅《给水排水设计手册》第5册《城市排水》二级处理生物膜法有关 章节。 ●工作层填料的粒径：2540mm,厚度1.3~1.8m ●承托层填料的粒径：70~100mm,厚度0.2m ·处理城市废水： 自表面水力负荷：1~4m3/md B0D5容积负荷：0.15~0.3kgm3d n85~95% ·滤池四周通风口面积*池表面积的1% 滤池座数木2 3.普通生物滤池的适用范围和优缺点 ●适用范围：不高于1000m3/d ●优缺点 优：a、处理效果好，BOD去除率95%以上。运行稳定，易于管理，节能： 缺：a占地面积大：b、滤料易堵塞：c、产生滤池蝇，恶化环境卫生；d、喷 洒污水，散发臭味。 14.2.3高负荷普通生物滤池 1.高负荷生物滤池特征 ①构造特征 构造上于普通滤池基本相同，不同之处在于：、池体多为圆形，滤料粒径大，为 40-100mm,层高2-4m,分工作层和承托层，多采用人工滤料，重43g/m滤料，表面积 150m,空隙率95%，b布水装置为旋转布水器。 ②工艺特征 大幅提高滤池负荷率 采取限制进水BOD浓度，处理水回流的措施，回流比为回流水量与进水量之比 7
R-2x 回流后滤池进水BOD浓度计算： S,=So+RS 1+R ③回流的优点： 1. 不论原废水的流量如何波动，滤池都可得到连续投配的废水，因而其工作稳 定，均化稳定进水水质： ⅱ.可以使进水保持新鲜而减少臭味 加大水力负荷，及时地冲制过厚和老化的生物膜，加速生物更新，抑制厌氧 层发育，使生物膜经常保持活性 iv. 抑制滤池蝇的过度滋长 当原废水缺少营养元素或含有有毒物质时，回流可补充营养物质稀释和降低 有毒有物质的浓度，缓解其有害程度 2高负荷滤池的流程系统 ①流程选择应确定的几个问题 ·是否设二沉池 ·采用几级滤池 ·是否回流？回流方式与回流比 应回流情况： a.入流有机物浓度高时，易造成供氧不足， BOD5进<200mg/L (e) b.水量很小，无法维持水力负荷在规定范围内。 C亏水中某种污染物在高浓度时可能抑制散生 处理才 物生长 ☐—初淀池R一处水同汽 一高负荷生物池心一生物污泥回 ②单级生物滤池流程 高负荷生物沈池典型减程 ③二段生物滤池流程 nB0D>90%,适于： ·当原污水浓度较高 ·对处理水质要求较高 ·有时据地方条件不允许提高滤池高度时
0o⊙子m ☐一①-7-O-口 口一一杯*江滨流○—生餐理型商 一 9o ☐一二衣机淀他 二段（级）高负荷生物迪池系统 ④交替配水二段生物滤池系统 ①产生原因： 二段滤池中，由于第一段负荷较高，微生物生长快，易堵塞，第二段负荷较低， 不能充分发挥净化功能 ②特点：该系统水流方向可以互换 ·优点：该系统能有效提高处理效果，减少堵塞现象 ·缺点：泵站增加建设成本，增大占地面积，由于阀门切换，管理不变 初次淀 A水 交皆配水二设生物被池系统 3高负荷滤池的布水装置一旋转布水器 旋转布水器所需水头小，一般介于0.25~0.8之间，也可以使用电力驱动。 一般规定 ①旋转布水器按最大设计废水量计算，Qmx=(1+R)Q ②布水横管2~4根，采用塑料管也可采用钢管 ③布水器直径d比池内径小100~200mm ④布水小孔直径d取10~15mm,孔间距池中心处大，向池边逐步减小，从300mm 9
开始逐小至40mm以均匀布水 ⑤布水横管高出滤料层0.15~0.25m 4.高负荷滤池的需氧与供氧 生物滤池的需氧量 O2=aBOD,十bP(kgm滤料) d 一每kgB0D5完全降介所需的氧量，城市污水a=1.45 kgO2/kgBOD: BODr—生物滤池去除的BOD值 b'一单位重量活性生物膜的需氧量（自身氧化)，b'=0.18 kgO/kg P一每m滤料上覆盖着的活性生物膜量(kgm滤料 P值计算： 实测：沿池深上→下分别测生物膜厚度→取平均值→作参数 如：粒状滤料中5cm计，球形率中=0.78，表面积80m2/m3降料，生物膜上层2mm 厚，含水率98%，生物膜量（上层）=3.2kg/m3滤料，而下层测得膜厚0.5mm,生物膜量（下 层)0.8kgm3滤料 塑料滤料：据厂家提供表面积mm3滤料，生物膜覆盖厚度等计算 生物滤池的供氧量 y=0.075*AT-0.15 5.高负荷滤池的工艺计算与设计 高负荷生物滤池设计数据 ●当以碎石为滤料（卵石、石英石、花岗石）： 自滤料层：d-40~70mm,n+1.8m 自承托层d=70~100mm,h-0.2m ●当塑料滤料时，H花=4m ·正常气温下： 自城市污水：表面水力负荷宜：10~30mm2d 目B0D5容积负荷：+1.2kg/md,B0D5面积负荷1.1~1.2kgB0Dsm2,d 自单级7B0D5=75一85%，两级串联：7B0D5=90~95% 注：采用的负荷率与设计处理效率相应。 ·工业废水设计参数由试验定 ●BOD5连*+200mgL,否则应采取回流措施 ·池壁四周的通风的面积，本滤池表面积的2% 滤池座数本2
