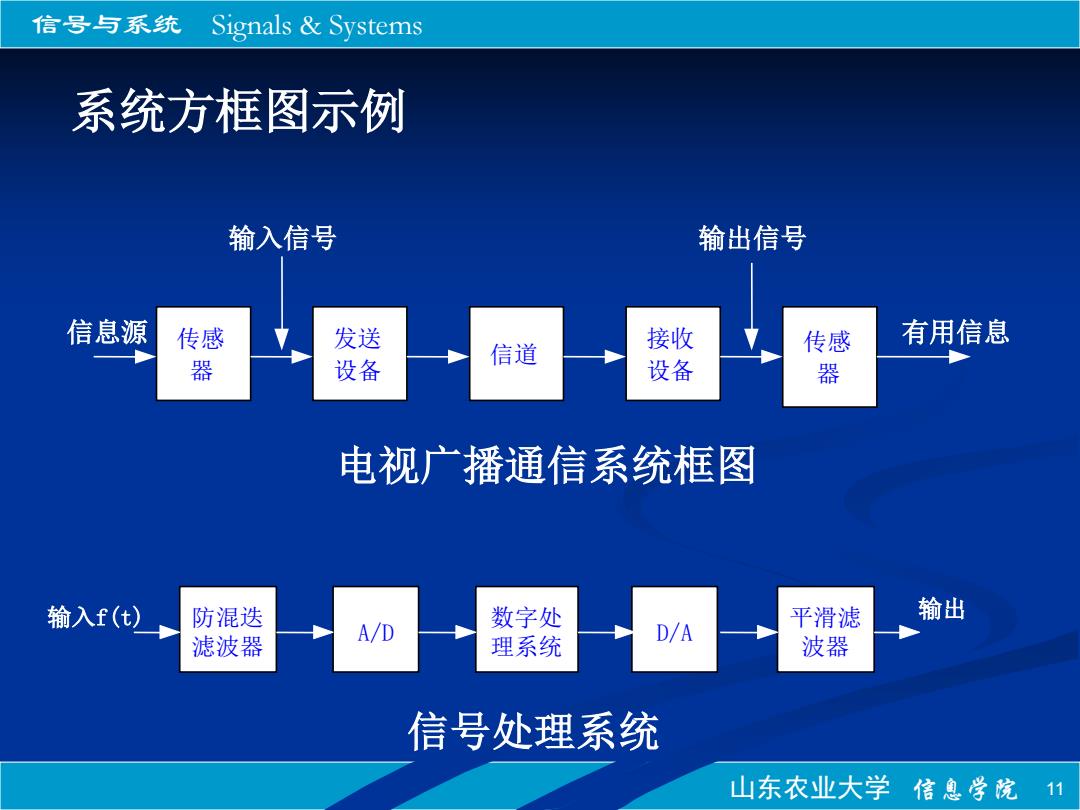

信号与系统 Signals Systems 系统方框图示例 输入信号 输出信号 信息源 传感 发送 接收 传感 有用信息 器 设备 信道 设备 器 电视广播通信系统框图 输入f(t) 防混迭 数字处 平滑滤 输出 滤波器 A/D 理系统 D/A 波器 信号处理系统 山东农业大学信息学院11
信号与系统 Signals & Systems 山东农业大学 信息学院 11 防混迭 滤波器 A/D 数字处 理系统 D/A 平滑滤 波器 输入f(t) 输出 信号处理系统 传感 器 发送 设备 信道 接收 设备 传感 器 信息源 输入信号 输出信号 有用信息 电视广播通信系统框图 系统方框图示例

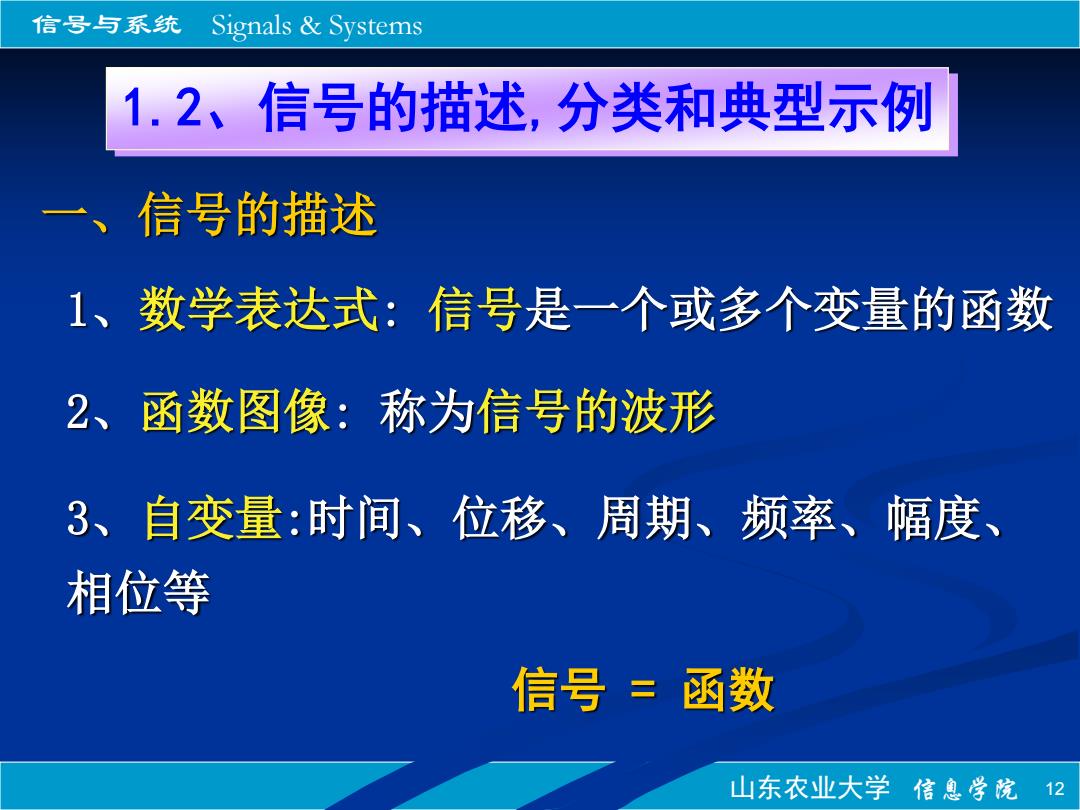

信号与系统 Signals Systems 1.2、信号的描述，分类和典型示例 信号的描述 1、数学表达式：信号是一个或多个变量的函数 2、函数图像：称为信号的波形 3、自变量：时间、位移、周期、频率、幅度、 相位等 信号=函数 山东农业大学信息学院2
信号与系统 Signals & Systems 山东农业大学 信息学院 12 1.2、信号的描述,分类和典型示例 一、信号的描述 1、数学表达式: 信号是一个或多个变量的函数 2、函数图像: 称为信号的波形 3、自变量:时间、位移、周期、频率、幅度、 相位等 信号 = 函数

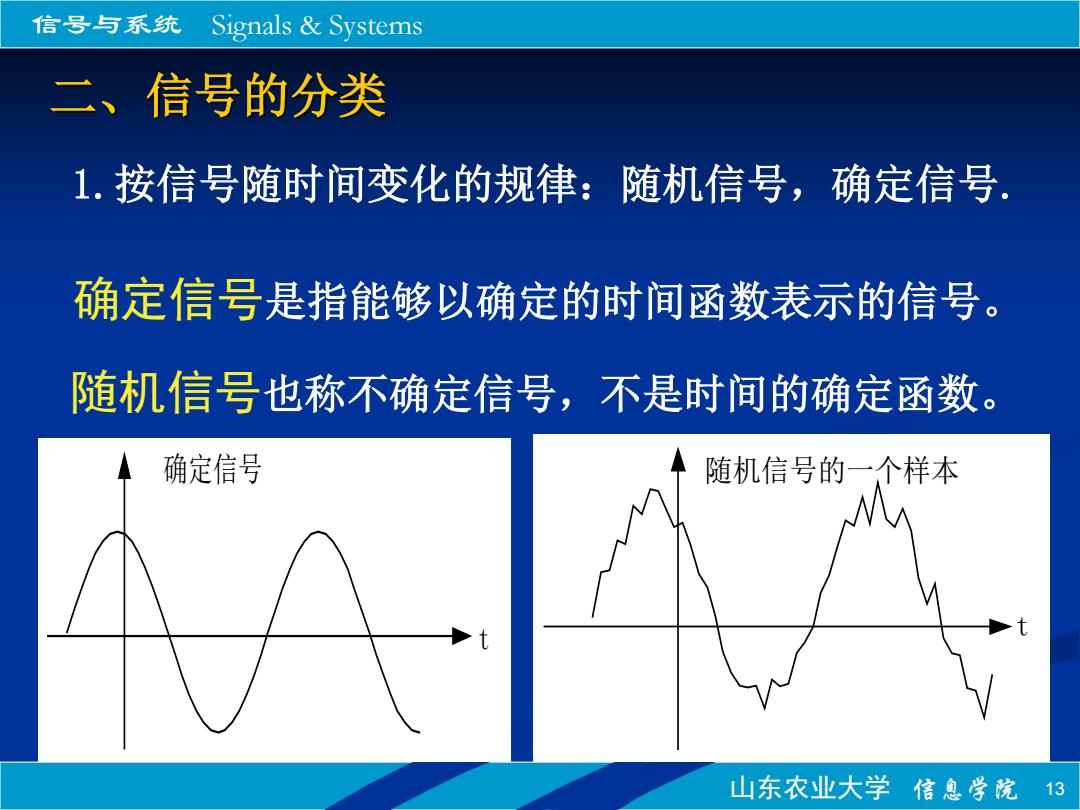

信号与系统 Signals Systems 二、信号的分类 1.按信号随时间变化的规律：随机信号，确定信号 确定信号是指能够以确定的时间函数表示的信号。 随机信号也称不确定信号，不是时间的确定函数。 确定信号 随机信号的一个样本 山东农业大学信息学院 13
信号与系统 Signals & Systems 山东农业大学 信息学院 13 1.按信号随时间变化的规律：随机信号，确定信号. 确定信号是指能够以确定的时间函数表示的信号。 随机信号也称不确定信号，不是时间的确定函数。 确定信号 t 随机信号的一个样本 t 二、信号的分类

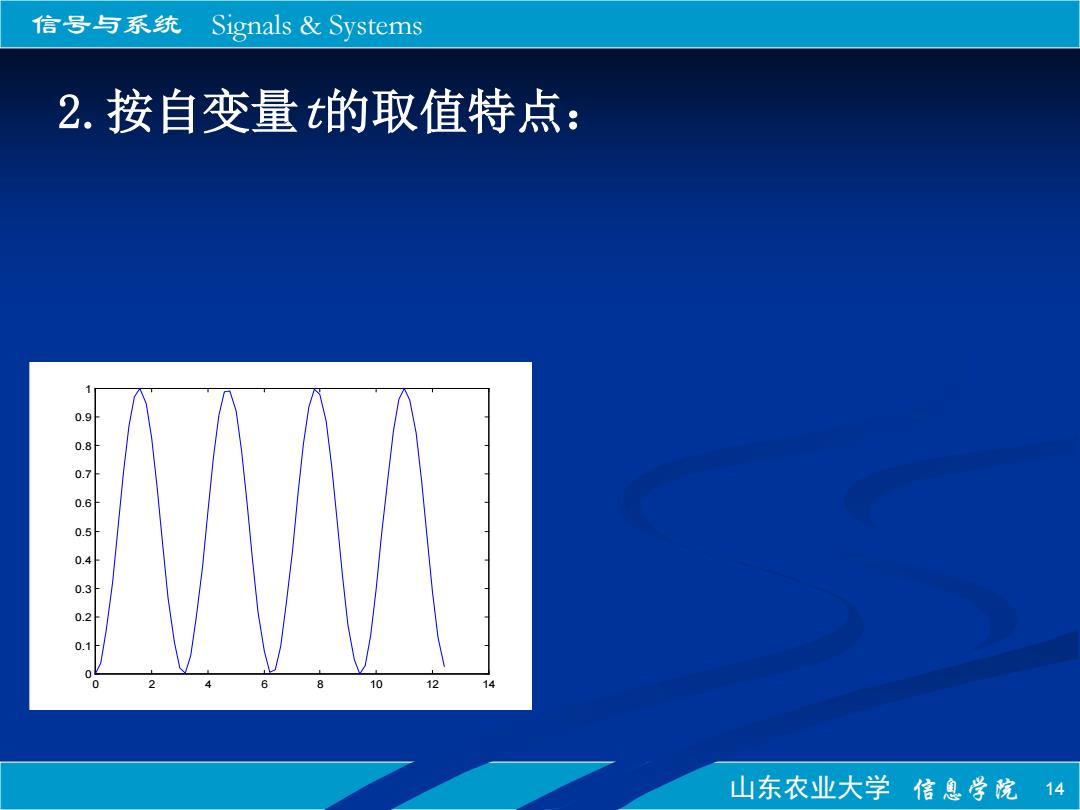

信号与系统 Signals Systems 2.按自变量的取值特点： 05 0.1 0 0 2 6 10 12 14 山东农业大学信息学院14
信号与系统 Signals & Systems 山东农业大学 信息学院 14 2.按自变量t的取值特点： 0 2 4 6 8 10 12 14 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1

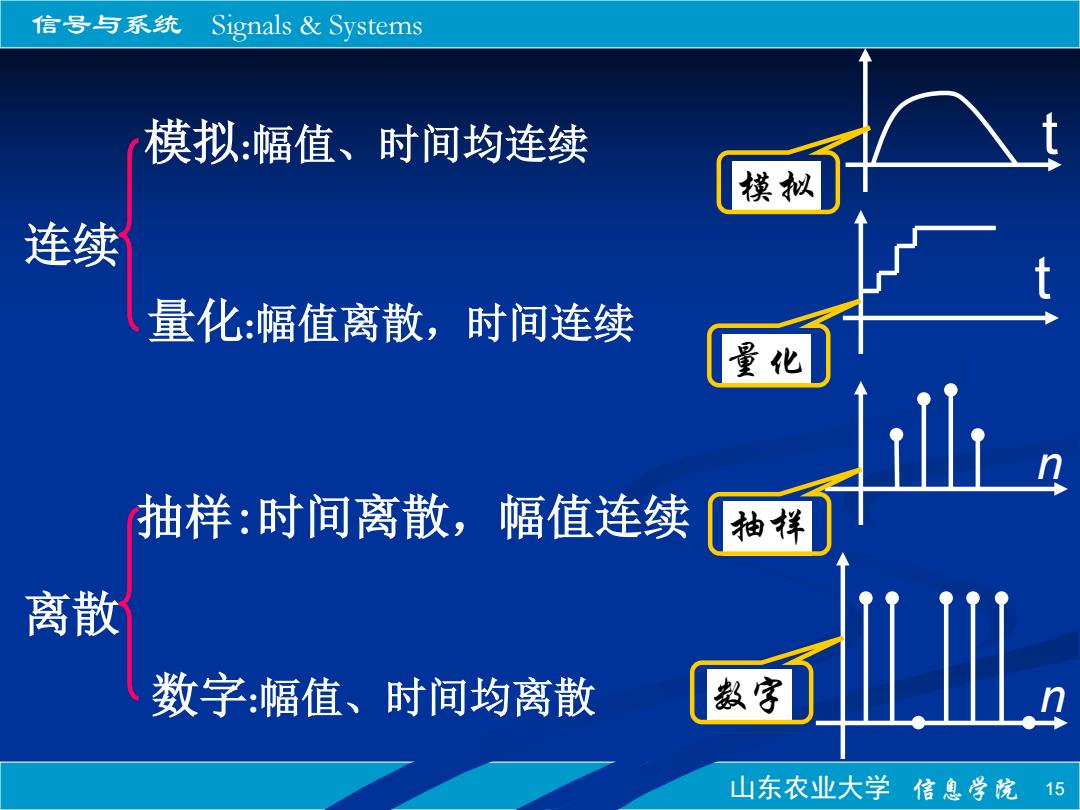

信号与系统 Signals Systems 模拟：幅值、时间均连续 模拟 连续 量化：幅值离散，时间连续 量化 抽样：时间离散，幅值连续 抽样 离散 数字：幅值、时间均离散 数字 山东农业大学信息学院15
信号与系统 Signals & Systems 山东农业大学 信息学院 15 连续 离散 模拟:幅值、时间均连续 量化:幅值离散，时间连续 抽样:时间离散，幅值连续 数字:幅值、时间均离散 t n 模拟 量化 抽样 数字 t n
