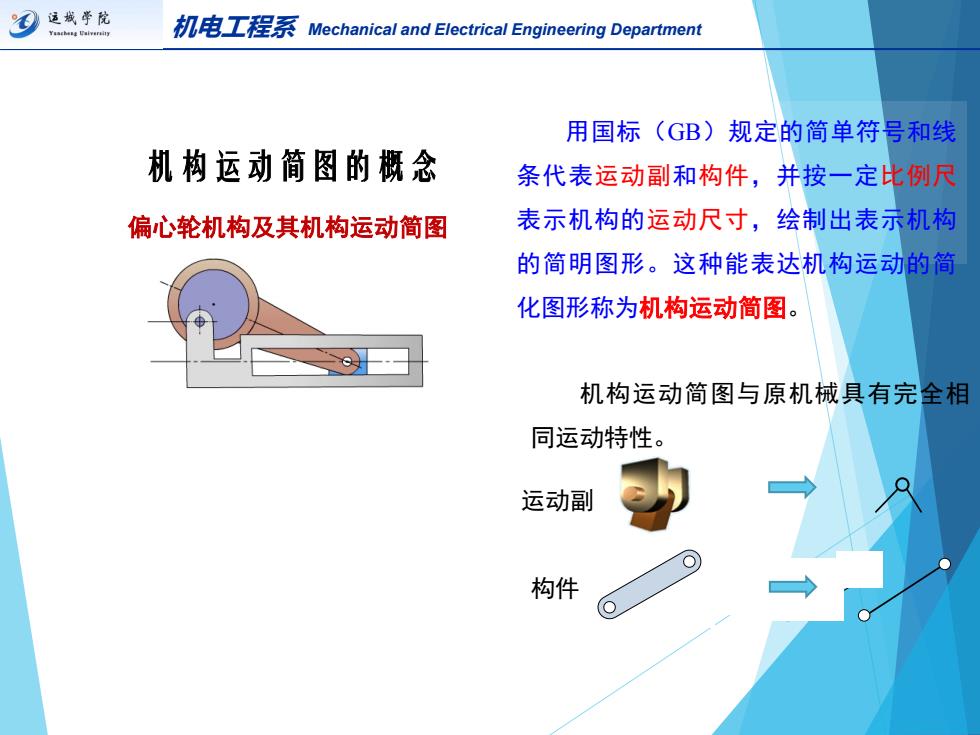

习送将毕院 机电T程系Mechanical and Electrical Engineering Department 用国标（GB)规定的简单符号和线 机构运动简图的概念 条代表运动副和构件，并按一定比例尺 偏心轮机构及其机构运动简图 表示机构的运动尺寸，绘制出表示机构 的简明图形。这种能表达机构运动的简 化图形称为机构运动简图。 机构运动简图与原机械具有完全相 同运动特性。 运动副 构件
机电工程系 Mechanical and Electrical Engineering Department 偏心轮机构及其机构运动简图 机构运动简图的概念 用国标（GB）规定的简单符号和线 条代表运动副和构件，并按一定比例尺 表示机构的运动尺寸，绘制出表示机构 的简明图形。这种能表达机构运动的简 化图形称为机构运动简图。 机构运动简图与原机械具有完全相 同运动特性。 运动副 构件

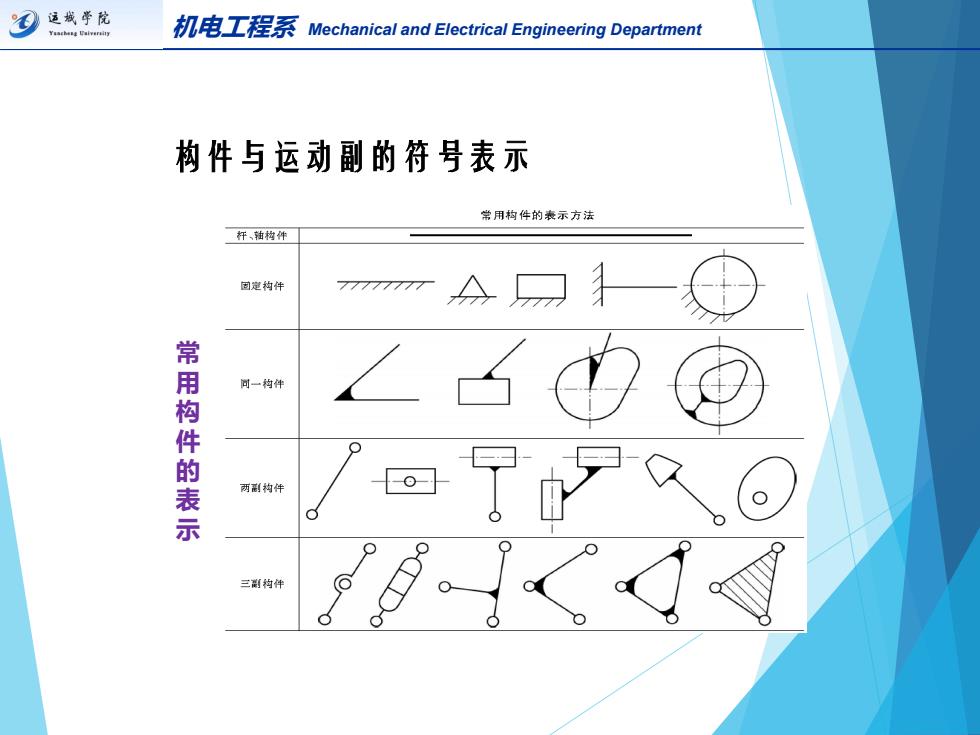

9 运城学院 了achang Laiver4 机电工程系 Mechanical and Electrical Engineering Department 构件与运动副的符号表示 常用构件的囊示方法 杆，袖构件 国定构件 77777777 间一构件 用构件的表示 两制构件 三测构件
机电工程系 Mechanical and Electrical Engineering Department 构件与运动副的符号表示 常 用 构 件 的 表 示

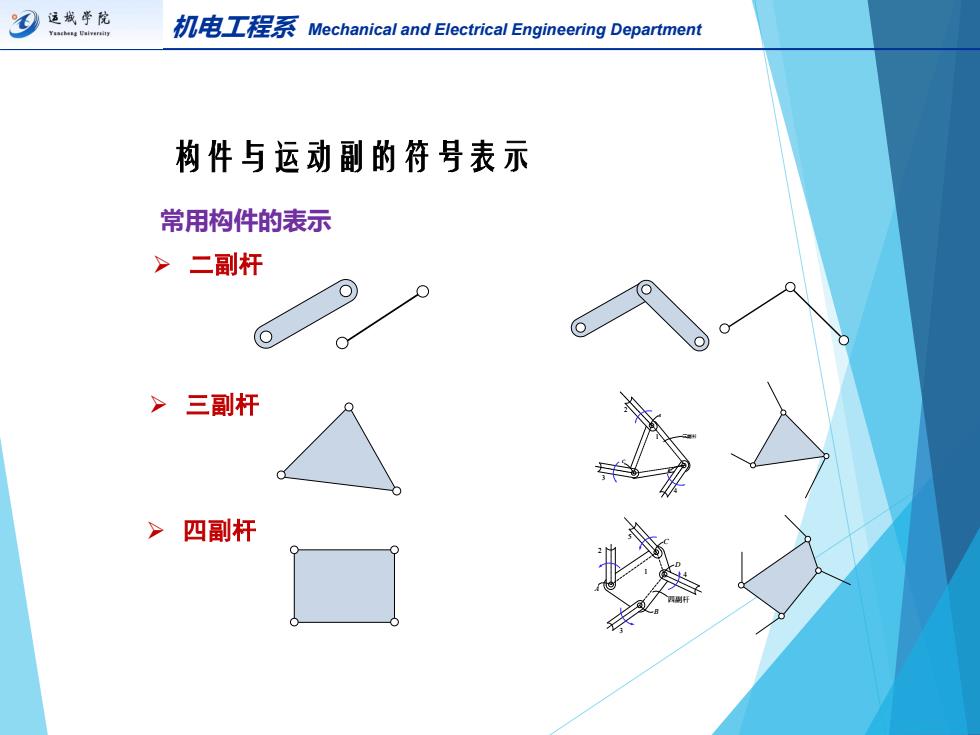

》适战学院 机电工程系 Mechanical and Electrical Engineering Department 构件与运动副的符号表示 常用构件的表示 >二副杆 >三副杆 > 四副杆
机电工程系 Mechanical and Electrical Engineering Department ➢ 二副杆 ➢ 三副杆 ➢ 四副杆 1 A 2 C 3 B 4 三副杆 A B C D 四副杆 1 2 4 3 5 构件与运动副的符号表示 常用构件的表示

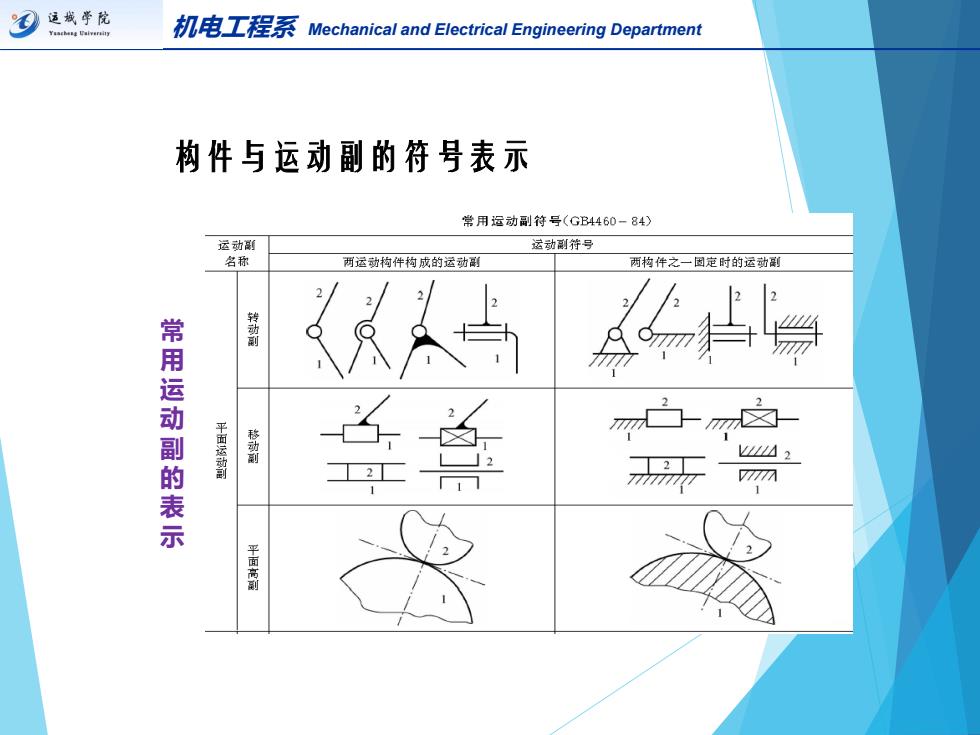

9 运城学院 了achang Laiver4 机电工程系 Mechanical and Electrical Engineering Department 构件与运动副的符号表示 常用运动副符号(GB4460-84) 运动副 运动副符号 名称 两运动构件构成的运动哥 两构件之一因定时的运动副 转动副 常用运动副的表示 平面运动副 移动副 平面高副
机电工程系 Mechanical and Electrical Engineering Department 构件与运动副的符号表示 常 用 运 动 副 的 表 示
习送将毕院 机电T程系Mechanical and Electrical Engineering Department 机构运动简图的绘制步骤 1.分析机构运动，弄清构件数目： 2.判定运动副的类型； 3.选择视图投影面，选择比例专度比例尺山 实际尺寸(m) 图示尺寸(mm) 4.用规定符号绘制出各运动副： 5.用规定符号绘制出各构 构件用1,2,3，…编号；运动副用A,B,C,.编胃 6.构件和运动副分别编号； 7.标明原动件
机电工程系 Mechanical and Electrical Engineering Department 1. 分析机构运动，弄清构件数目； 2. 判定运动副的类型； 3. 选择视图投影面，选择比例尺； 4. 用规定符号绘制出各运动副； 5. 用规定符号绘制出各构件； 6. 构件和运动副分别编号； 7. 标明原动件。 机构运动简图的绘制步骤 构件用1,2,3，…编号；运动副用A,B,C，…编号 长度比例尺l = 实际尺寸(m) 图示尺寸(mm)
