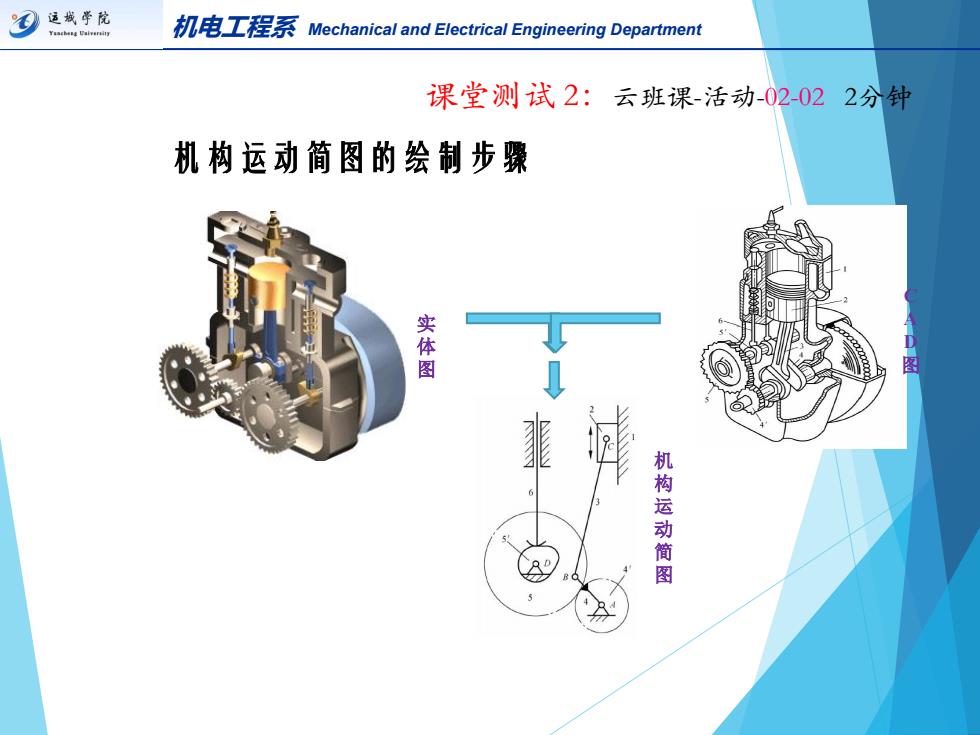

送我华院 了achang Laiver4 机电工程系 Mechanical and Electrical Engineering Department 课堂测试2：云班课-活动-02-022分钟 机构运动简图的会制步骤 实体图 机构运动简图
机电工程系 Mechanical and Electrical Engineering Department 机构运动简图的绘制步骤 实 体 图 C A D 图 机 构 运 动 简 图 课堂测试 2：云班课-活动-02-02 2分钟

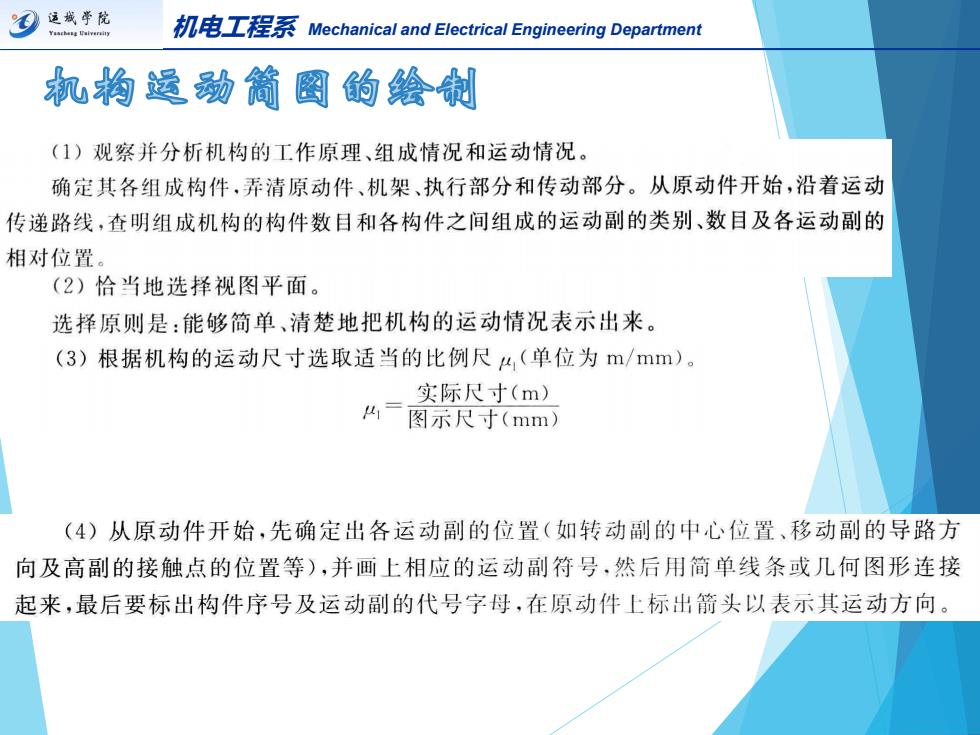

)运将学院 机电T程系Mechanical and Electrical Engineering Department 机钩运动简图的绘制 (1)观察并分析机构的工作原理、组成情况和运动情况。 确定其各组成构件，弄清原动件、机架、执行部分和传动部分。从原动件开始，沿着运动 传递路线，查明组成机构的构件数目和各构件之间组成的运动副的类别、数目及各运动副的 相对位置。 (2)恰当地选择视图平面。 选择原则是：能够简单、清楚地把机构的运动情况表示出来。 (3)根据机构的运动尺寸选取适当的比例尺4，（单位为m/mm)。 实际尺寸(m) 4=图示尺寸(mm) (4)从原动件开始，先确定出各运动副的位置（如转动副的中心位置、移动副的导路方 向及高副的接触点的位置等)，并画上相应的运动副符号，然后用简单线条或几何图形连接 起来，最后要标出构件序号及运动副的代号字母，在原动件上标出箭头以表示其运动方向
机电工程系 Mechanical and Electrical Engineering Department

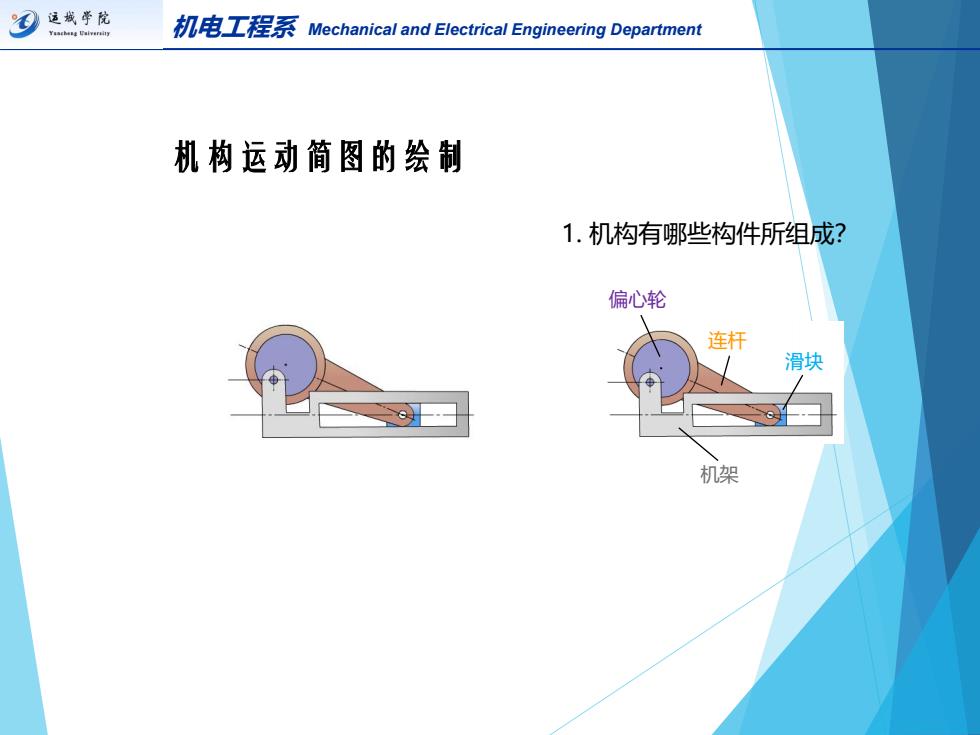

习送我年院 Yaschang Lakveraity 机电T程系Mechanical and Electrical Engineering Department 机构运动简图的绘制 1.机构有哪些构件所组成？ 偏心轮 滑块 机架
机电工程系 Mechanical and Electrical Engineering Department 1. 机构有哪些构件所组成？ 机构运动简图的绘制 偏心轮 连杆 滑块 机架

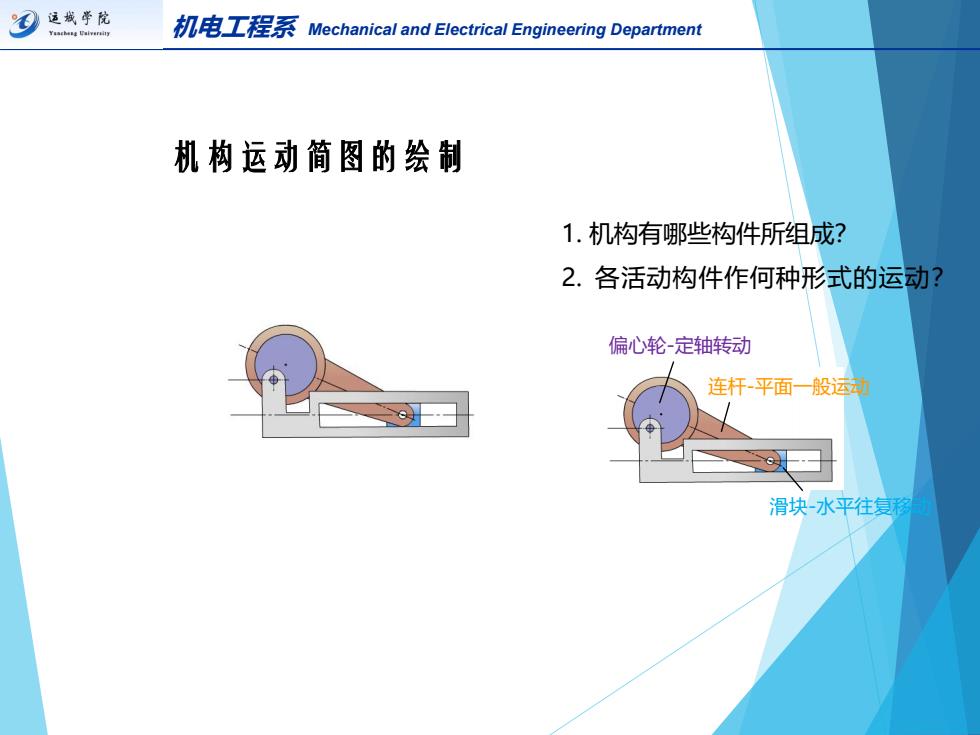

习送线牛院 机电T程系Mechanical and Electrical Engineering Department 机构运动简图的绘制 1.机构有哪些构件所组成？ 2.各活动构件作何种形式的运动？ 偏心轮定轴转动 连杆平面一般运动 滑块-水平往复形
机电工程系 Mechanical and Electrical Engineering Department 1. 机构有哪些构件所组成？ 2. 各活动构件作何种形式的运动？ 机构运动简图的绘制 偏心轮-定轴转动 连杆-平面一般运动 滑块-水平往复移动

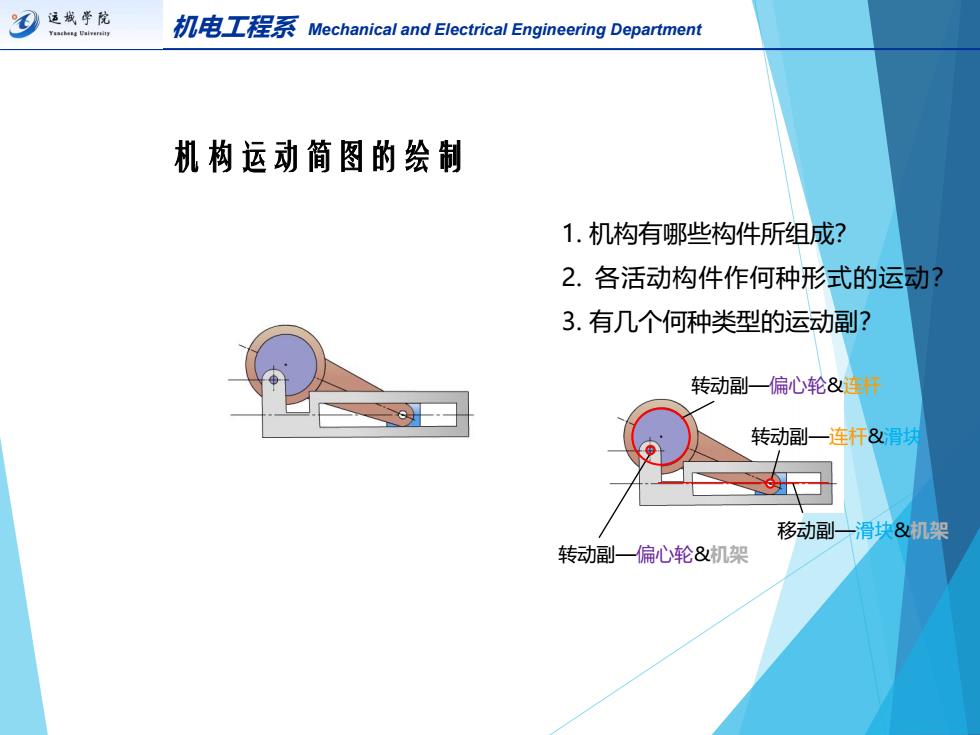

)运我华院 Yanghang Laiversit 机电工程系 Mechanical and Electrical Engineering Department 机构运动简图的绘制 1.机构有哪些构件所组成？ 2.各活动构件作何种形式的运动？ 3.有几个何种类型的运动副？ 转动副一偏心轮&道村 转动副一连杆&滑 移动副一滑块&机架 转动副一偏心轮&机架
机电工程系 Mechanical and Electrical Engineering Department 1. 机构有哪些构件所组成？ 2. 各活动构件作何种形式的运动？ 3. 有几个何种类型的运动副？ 机构运动简图的绘制 转动副—偏心轮&机架 转动副—连杆&滑块 转动副—偏心轮&连杆 移动副—滑块&机架
