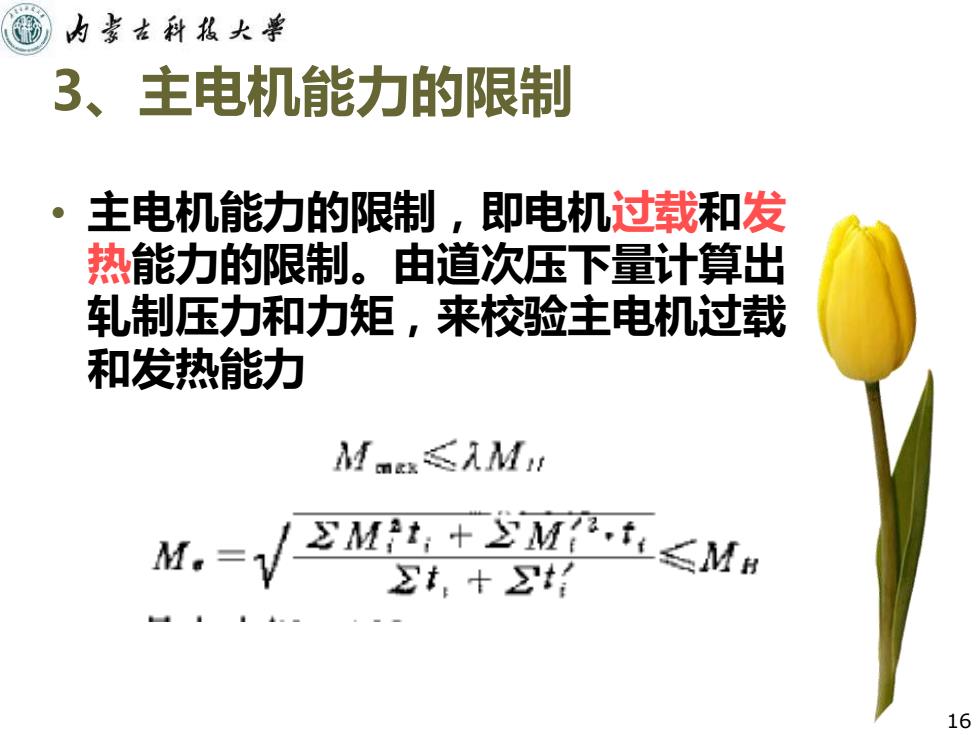

内孝古科核大美 3、主电机能力的限制 主电机能力的限制，即电机过载和发 热能力的限制。由道次压下量计算出 轧制压力和力矩，来校验主电机过载 和发热能力 Mma≤九Mr ΣM,+M,1≤MH M.=√M,+2 16
16 3、主电机能力的限制 • 主电机能力的限制，即电机过载和发 热能力的限制。由道次压下量计算出 轧制压力和力矩，来校验主电机过载 和发热能力
的孝左科极大学 4、钢板板形的限制 精轧阶段压下量对成品钢板的板形和尺寸精 度有很大影响。开始粗轧道次压下量过大， 则咬入困难，或不能很好除鳞，造成表面质 量不好；精轧道次压下量过大，则钢板板形 不好和尺寸精度差。若整个轧制过程的压下 量分配不当，则导致终轧温度过高或过低， 从而影响成品钢板的机械性能。 为获得良好板形和尺寸精度，一般要求精轧 阶段的最终几道给以小压下量，但必须大于 临界变形量，以防止晶粒粗化，使钢板性能 下降。 17
17 4、钢板板形的限制 • 精轧阶段压下量对成品钢板的板形和尺寸精 度有很大影响。开始粗轧道次压下量过大， 则咬入困难，或不能很好除鳞，造成表面质 量不好；精轧道次压下量过大，则钢板板形 不好和尺寸精度差。若整个轧制过程的压下 量分配不当，则导致终轧温度过高或过低， 从而影响成品钢板的机械性能。 • 为获得良好板形和尺寸精度，一般要求精轧 阶段的最终几道给以小压下量，但必须大于 临界变形量，以防止晶粒粗化，使钢板性能 下降

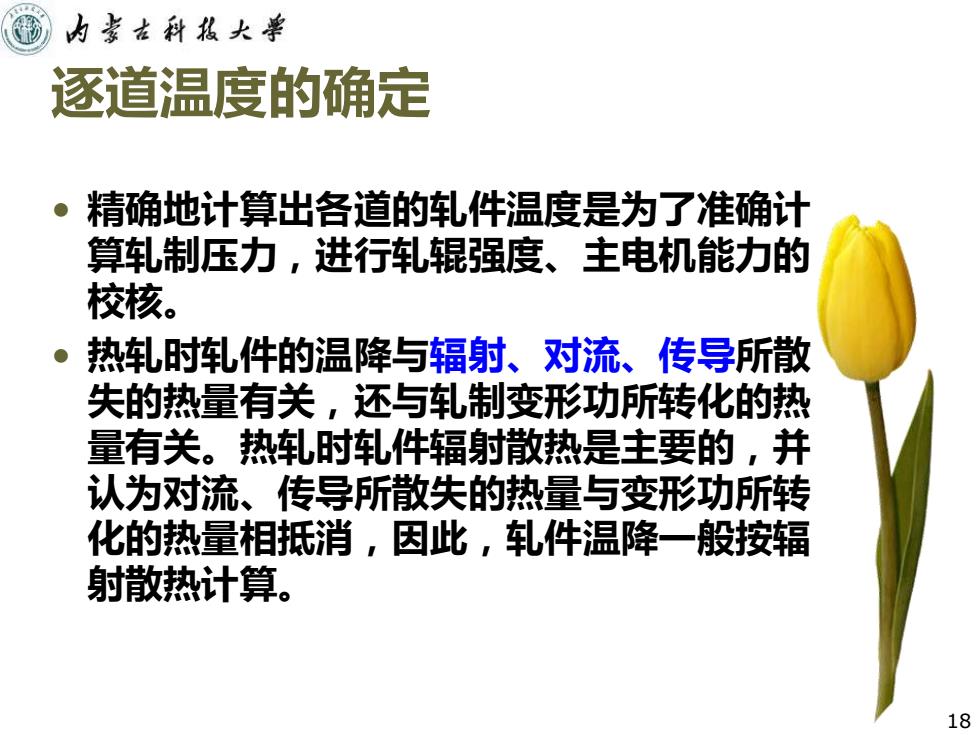

内孝左种格大 逐道温度的确定 精确地计算出各道的轧件温度是为了准确计 算轧制压力，进行轧辊强度、主电机能力的 校核。 热轧时轧件的温降与辐射、对流、传导所散 失的热量有关，还与轧制变形功所转化的热 量有关。热轧时轧件辐射散热是主要的，并 认为对流、传导所散失的热量与变形功所转 化的热量相抵消，因此，轧件温降一般按辐 射散热计算。 18
18 逐道温度的确定 • 精确地计算出各道的轧件温度是为了准确计 算轧制压力，进行轧辊强度、主电机能力的 校核。 • 热轧时轧件的温降与辐射、对流、传导所散 失的热量有关，还与轧制变形功所转化的热 量有关。热轧时轧件辐射散热是主要的，并 认为对流、传导所散失的热量与变形功所转 化的热量相抵消，因此，轧件温降一般按辐 射散热计算

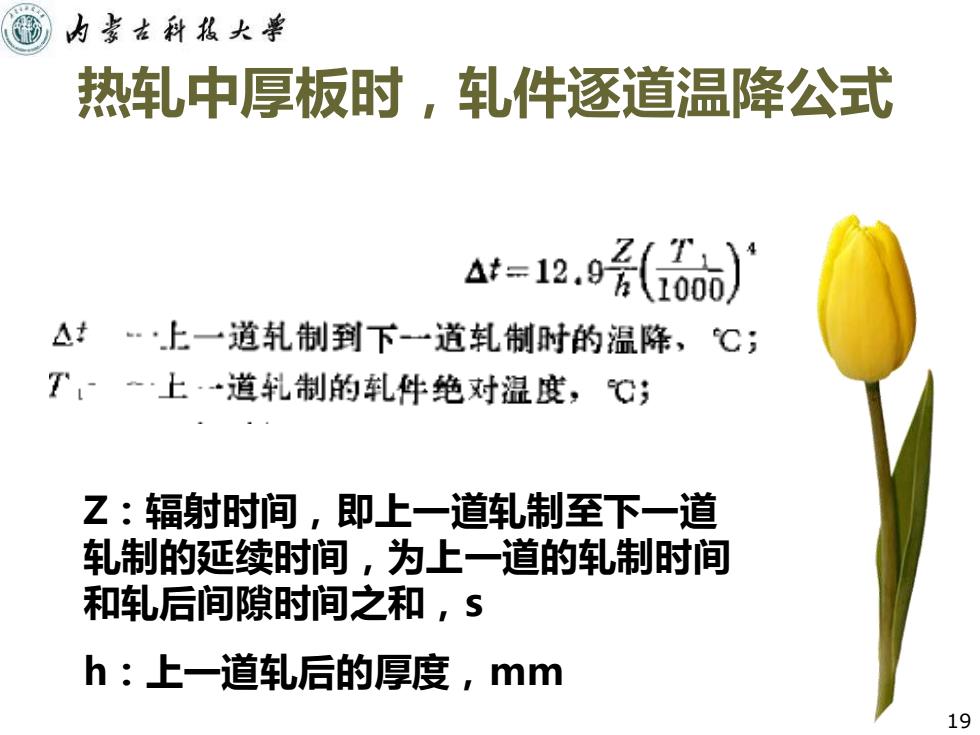

内孝古科私大半 热轧中厚板时，轧件逐道温降公式 af=12.9(0) △：·上一道轧制到下一道轧制时的温降，℃； T,.上··道轧制的轧件绝对温度，℃ Z:辐射时间，即上一道轧制至下一道 轧制的延续时间，为上一道的轧制时间 和轧后间隙时间之和，s h:上一道轧后的厚度，mm 19
19 热轧中厚板时，轧件逐道温降公式 Z：辐射时间，即上一道轧制至下一道 轧制的延续时间，为上一道的轧制时间 和轧后间隙时间之和，s h：上一道轧后的厚度，mm

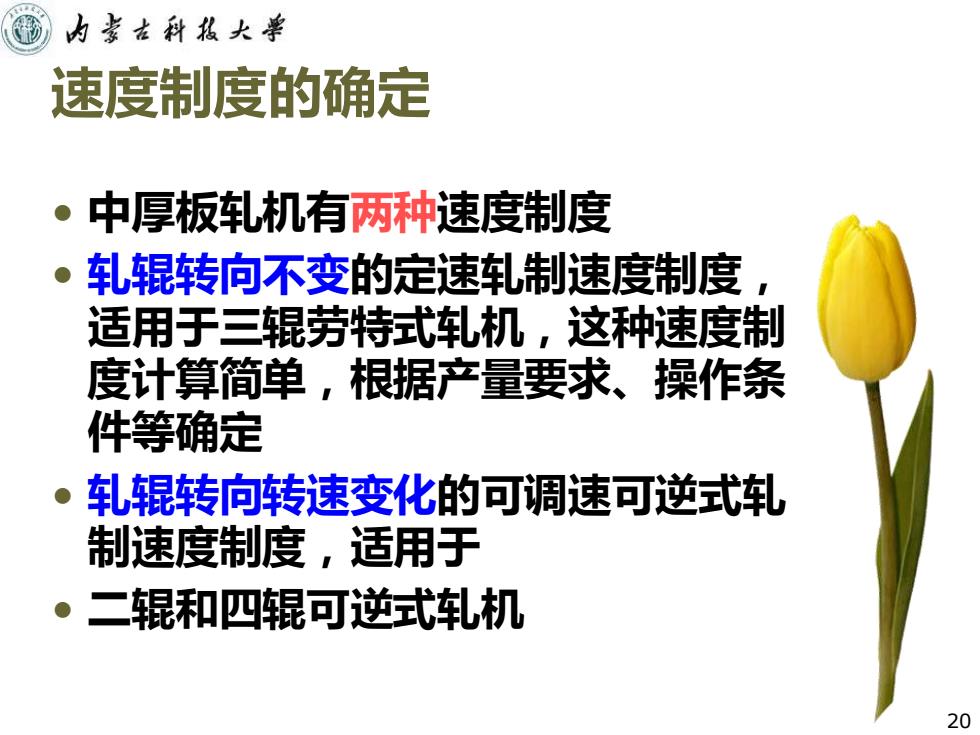

内孝左种格大 速度制度的确定 中厚板轧机有两种速度制度 轧辊转向不变的定速轧制速度制度 适用于三辊劳特式轧机，这种速度制 度计算简单，根据产量要求、操作条 件等确定 轧辊转向转速变化的可调速可逆式轧 制速度制度，适用于 二辊和四辊可逆式轧机 20
20 速度制度的确定 • 中厚板轧机有两种速度制度 • 轧辊转向不变的定速轧制速度制度， 适用于三辊劳特式轧机，这种速度制 度计算简单，根据产量要求、操作条 件等确定 • 轧辊转向转速变化的可调速可逆式轧 制速度制度，适用于 • 二辊和四辊可逆式轧机
