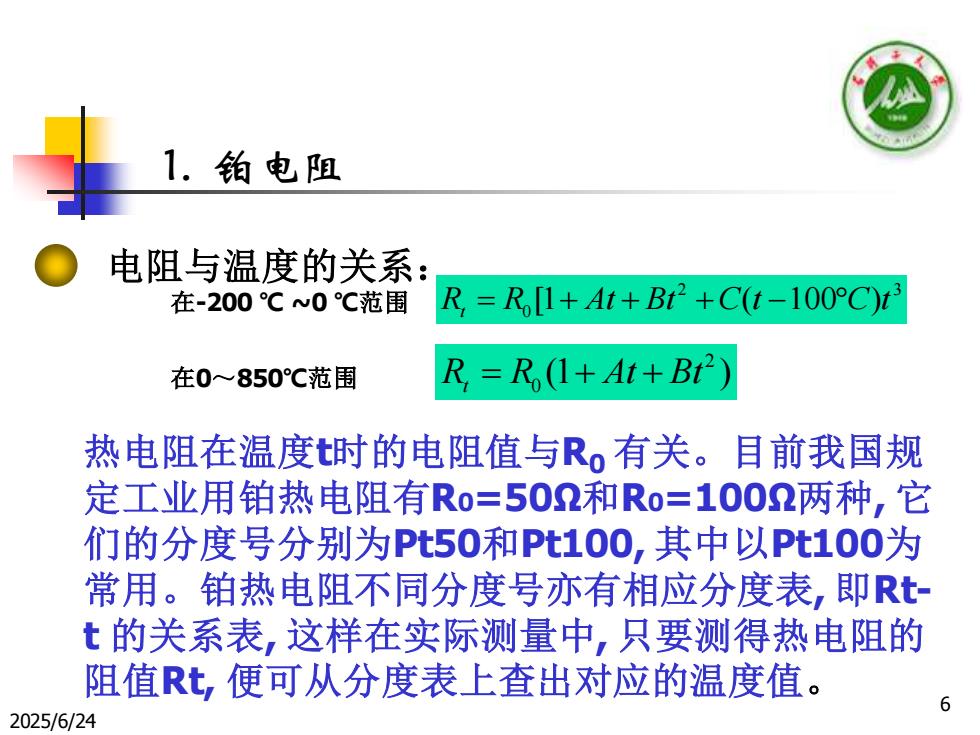

1. 铂电阻电阻与温度的关系R =R[1+At+Bt2+C(t-100°C)t在-200℃~0℃范围R =R(1+ At+Bt在0～850℃范围热电阻在温度t时的电阻值与R。有关。目前我国规定工业用铂热电阻有Ro=502和Ro=1002两种，它们的分度号分别为Pt50和Pt100，其中以Pt100为常用。铂热电阻不同分度号亦有相应分度表，即Rt-t的关系表，这样在实际测量中，只要测得热电阻的阻值Rt，便可从分度表上查出对应的温度值。62025/6/24
2025/6/24 6 1. 铂电阻 2 3 0 R R [1 At Bt C(t 100 C)t t = + + + − (1 ) 2 R R0 At Bt t = + + 电阻与温度的关系： 在-200 ℃ ~0 ℃范围 在0～850℃范围 热电阻在温度t时的电阻值与R0 有关。目前我国规 定工业用铂热电阻有R0=50Ω和R0=100Ω两种, 它 们的分度号分别为Pt50和Pt100, 其中以Pt100为 常用。铂热电阻不同分度号亦有相应分度表, 即Rtt 的关系表, 这样在实际测量中, 只要测得热电阻的 阻值Rt, 便可从分度表上查出对应的温度值

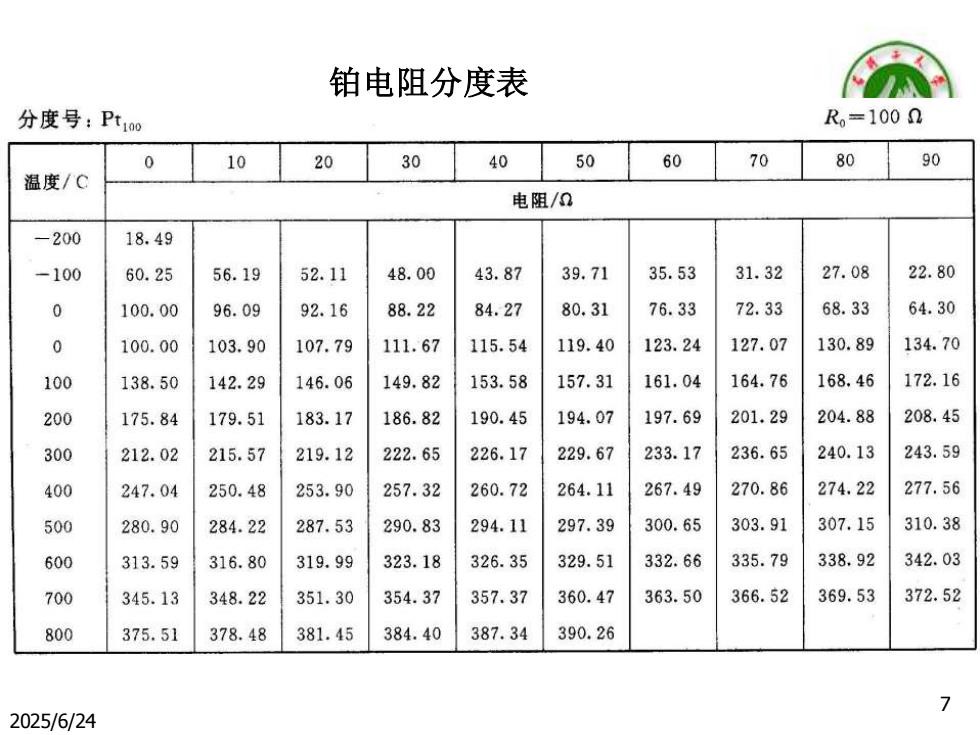

铂电阻分度表R-1002分度号：Pt1008090506070010203040温度/C电阻/Q-20018.4922.8031.3227.0848.0043.8739.7135.53-10060.2556.1952.1164.3076.3372.3368.33088.2284.2780.31100.0096.0992.16134.700127.07130.89107.79111.67115.54119.40123.24100.00103.90172.16164.76168.46153.58157.31161.04100142.29146.06149.82138.50208.45204.88194.07197.69201.29200175.84179.51183.17186.82190.45243.59236.65240.13226.17229.67233.17300212.02215.57219.12222.65270.86274.22277.56257.32264.11267.49400247.04250.48253.90260.72307.15310.38303.91294.11297.39300.65500280.90284.22287.53290.83342.03338.92323.18326.35329.51332.66335.79600313.59316.80319.99366.52369.53372.52363.50351.30354.37357.37360.47700345.13348.22384.40387.34390.26800375.51378.48381.4572025/6/24
2025/6/24 7 铂电阻分度表

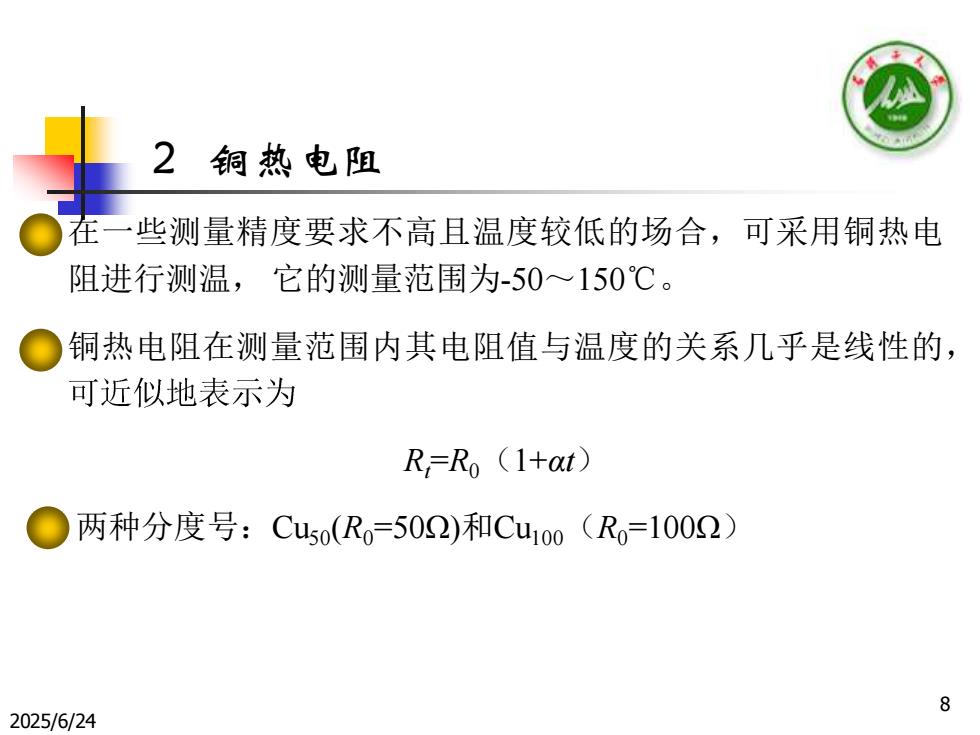

2铜热电阻在一些测量精度要求不高且温度较低的场合，可采用铜热电阻进行测温，它的测量范围为-50～150℃。铜热电阻在测量范围内其电阻值与温度的关系几乎是线性的可近似地表示为R,=R (1+αt)两种分度号：Cuso(Ro=502)和Cui00（Ro=100Q)82025/6/24
2025/6/24 8 2 铜热电阻 在一些测量精度要求不高且温度较低的场合，可采用铜热电 阻进行测温， 它的测量范围为-50～150℃。 铜热电阻在测量范围内其电阻值与温度的关系几乎是线性的， Rt =R0（1+αt） 两种分度号：Cu50(R0=50Ω)和Cu100（R0=100Ω）

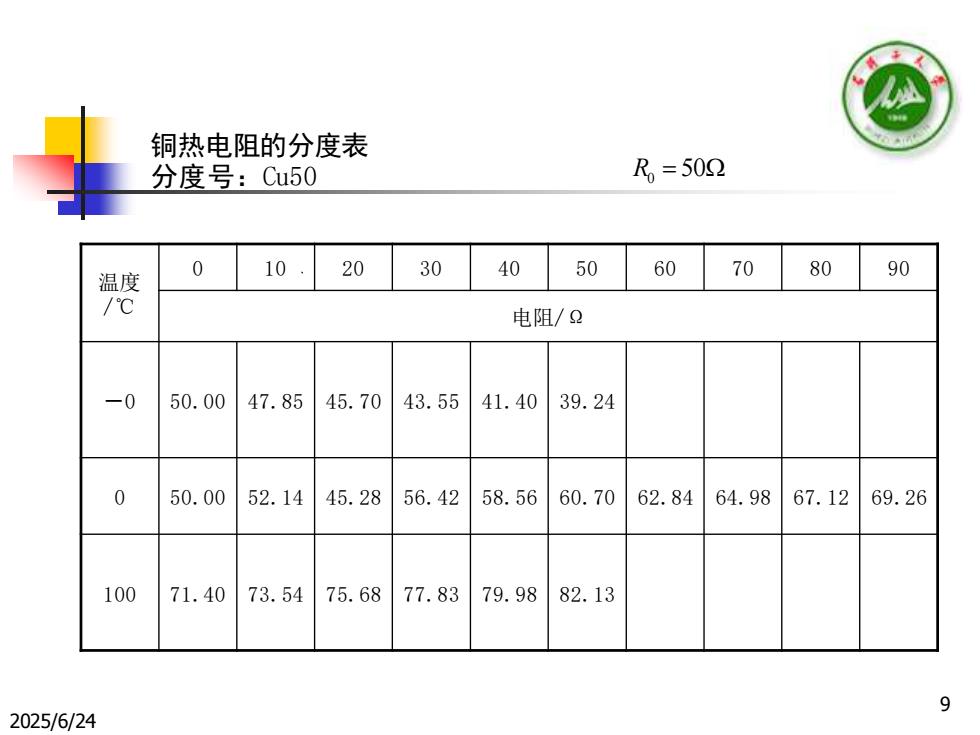

铜热电阻的分度表R, = 502分度号：Cu503050010204060708090温度/℃电阻/Q-050.0047.8545.7043.5541.4039.24050.0052.1445.2856.4258.5660.7062.8464.9867.1269.2610071.4073.5475.6882.1377.8379.9892025/6/24
2025/6/24 9 铜热电阻的分度表 分度号：Cu50 0 R = 50 温度 /℃ 0 10 20 30 40 50 60 70 80 90 电阻/Ω －0 50.00 47.85 45.70 43.55 41.40 39.24 0 50.00 52.14 45.28 56.42 58.56 60.70 62.84 64.98 67.12 69.26 100 71.40 73.54 75.68 77.83 79.98 82.13

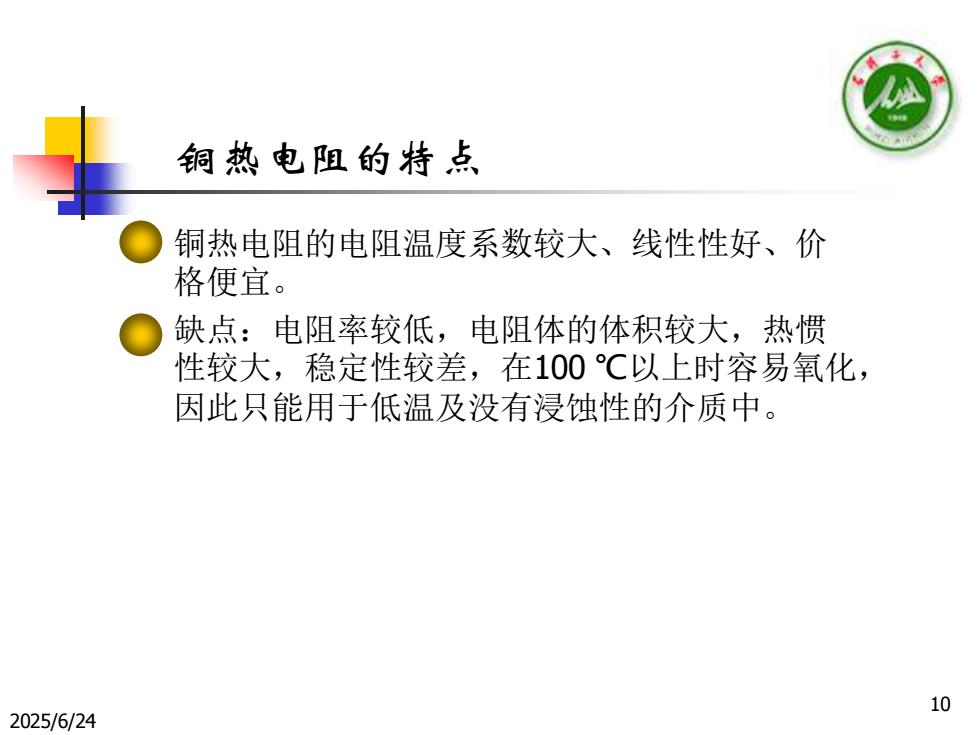

铜热电阻的特点铜热电阻的电阻温度系数较大、线性性好、价格便宜。缺点：电阻率较低，电阻体的体积较大，热惯性较大，稳定性较差，在100℃以上时容易氧化，因此只能用于低温及没有浸蚀性的介质中。102025/6/24
2025/6/24 10 铜热电阻的特点 ◼ 铜热电阻的电阻温度系数较大、线性性好、价 格便宜。 ◼ 缺点：电阻率较低，电阻体的体积较大，热惯 性较大，稳定性较差，在100 ℃以上时容易氧化， 因此只能用于低温及没有浸蚀性的介质中
