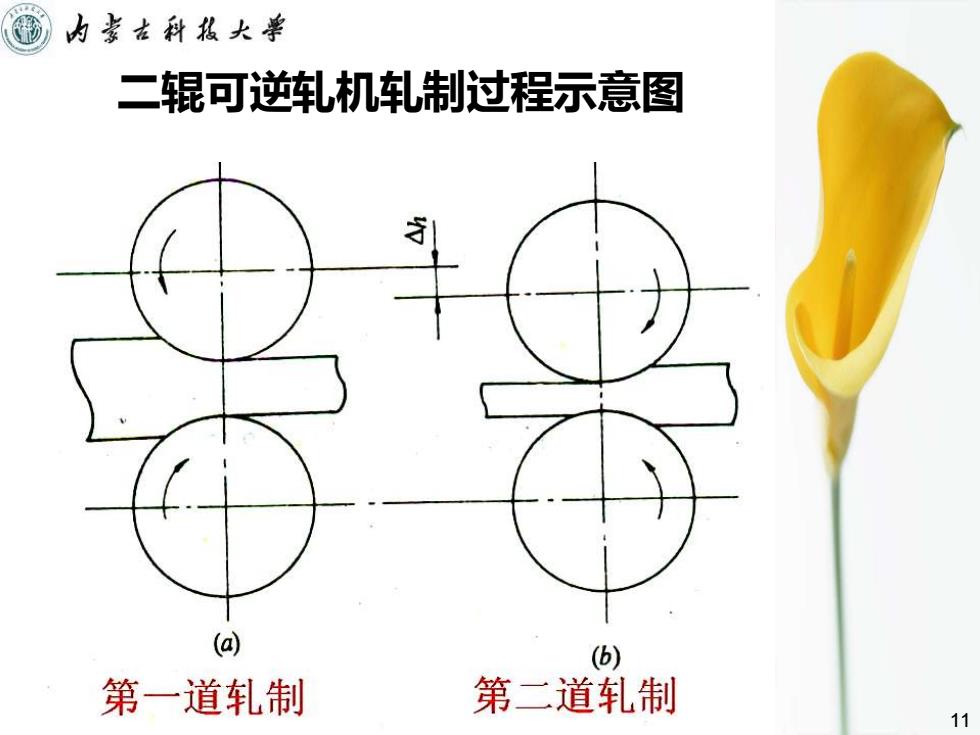

内孝古科核大票 二辊可逆轧机轧制过程示意图 (@ (6) 第一道轧制 第二道轧制 11
11 二辊可逆轧机轧制过程示意图

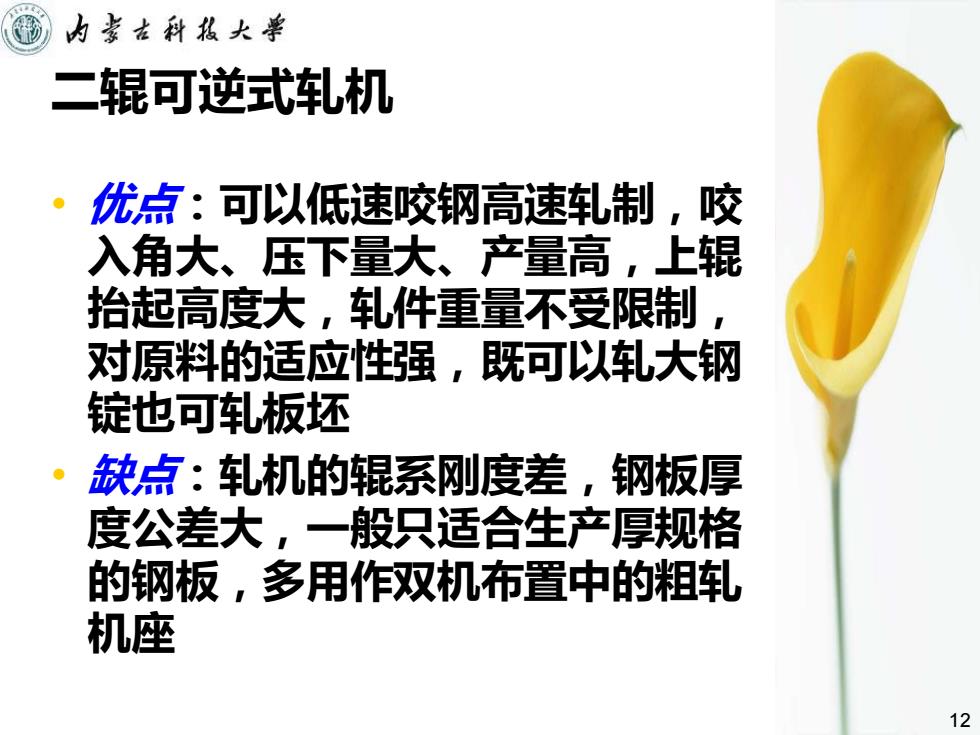

伪紫古种极大半 二辊可逆式轧机 优点：可以低速咬钢高速轧制，咬 入角大、压下量大、产量高，上辊 抬起高度大，轧件重量不受限制， 对原料的适应性强，既可以轧大钢 锭也可轧板还 缺点：轧机的辊系刚度差，钢板厚 度公差大，一般只适合生产厚规格 的钢板，多用作双机布置中的粗轧 机座 12
12 二辊可逆式轧机 • 优点：可以低速咬钢高速轧制，咬 入角大、压下量大、产量高，上辊 抬起高度大，轧件重量不受限制， 对原料的适应性强，既可以轧大钢 锭也可轧板坯 • 缺点：轧机的辊系刚度差，钢板厚 度公差大，一般只适合生产厚规格 的钢板，多用作双机布置中的粗轧 机座

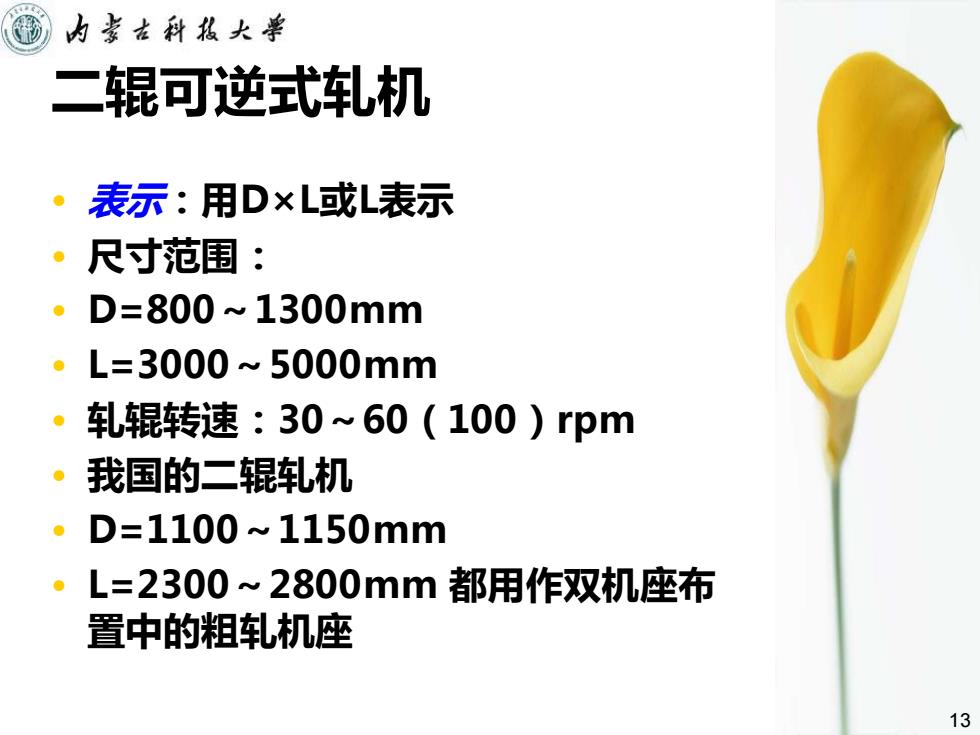

内孝左科核大票 二辊可逆式轧机 。表示：用DxL或L表示 ·尺寸范围： 。D=800~1300mm 。L=3000~5000mm 0! 轧辊转速：30~60（100)rpm ·我国的二辊轧机 .D=1100~1150mm L=2300~2800mm都用作双机座布 置中的粗轧机座 13
13 二辊可逆式轧机 • 表示：用D×L或L表示 • 尺寸范围： • D=800～1300mm • L=3000～5000mm • 轧辊转速：30～60（100）rpm • 我国的二辊轧机 • D=1100～1150mm • L=2300～2800mm 都用作双机座布 置中的粗轧机座

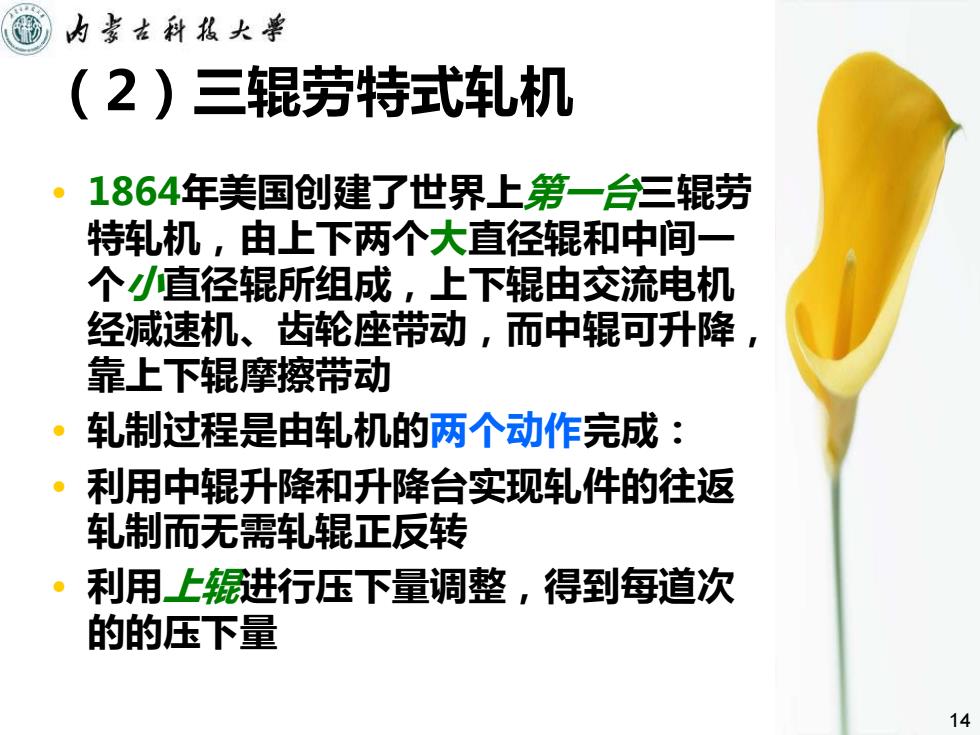

内孝古科私大半 (2)三辊劳特式轧机 1864年美国创建了世界上第一台三辊劳 特轧机，由上下两个大直径辊和中间一 个直径辊所组成，上下辊由交流电机 经减速机、齿轮座带动，而中辊可升降 靠上下辊摩擦带动 。轧制过程是由轧机的两个动作完成： 利用中辊升降和升降台实现轧件的往返 轧制而无需轧辊正反转 利用上裙进行压下量调整，得到每道次 的的压下量 14
14 （2）三辊劳特式轧机 • 1864年美国创建了世界上第一台三辊劳 特轧机，由上下两个大直径辊和中间一 个小直径辊所组成，上下辊由交流电机 经减速机、齿轮座带动，而中辊可升降， 靠上下辊摩擦带动 • 轧制过程是由轧机的两个动作完成： • 利用中辊升降和升降台实现轧件的往返 轧制而无需轧辊正反转 • 利用上辊进行压下量调整，得到每道次 的的压下量
内孝古科格大学 中 下降 (a) (b) 图2-2三辊劳特式轧机轧制过程示意图 (a)第一道中、下辊过钢； (b)第二道中、上辊返回 15
15
