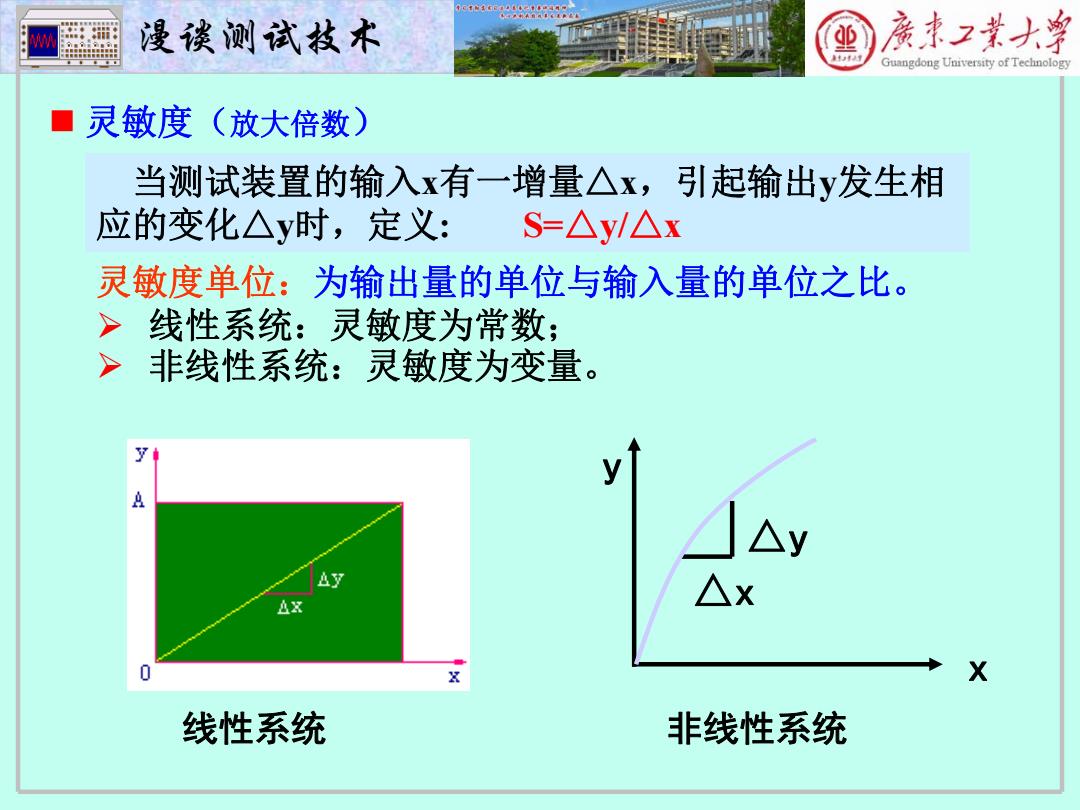

漫谈测试枝术 业 亲束2菜大学 A Guangdong University of Technology ■灵敏度 （放大倍数) 当测试装置的输入x有一增量△x,引起输出y发生相 应的变化△y时，定义： S=△yl△x 灵敏度单位：为输出量的单位与输入量的单位之比。 > 线性系统：灵敏度为常数； >非线性系统：灵敏度为变量。 A △y △x 0 X 线性系统 非线性系统
漫谈测试技术 当测试装置的输入x有一增量△x，引起输出y发生相 应的变化△y时，定义: S=△y/△x 灵敏度（放大倍数） 灵敏度单位：为输出量的单位与输入量的单位之比。 线性系统：灵敏度为常数； 非线性系统：灵敏度为变量。 非线性系统 y x △x △y 线性系统

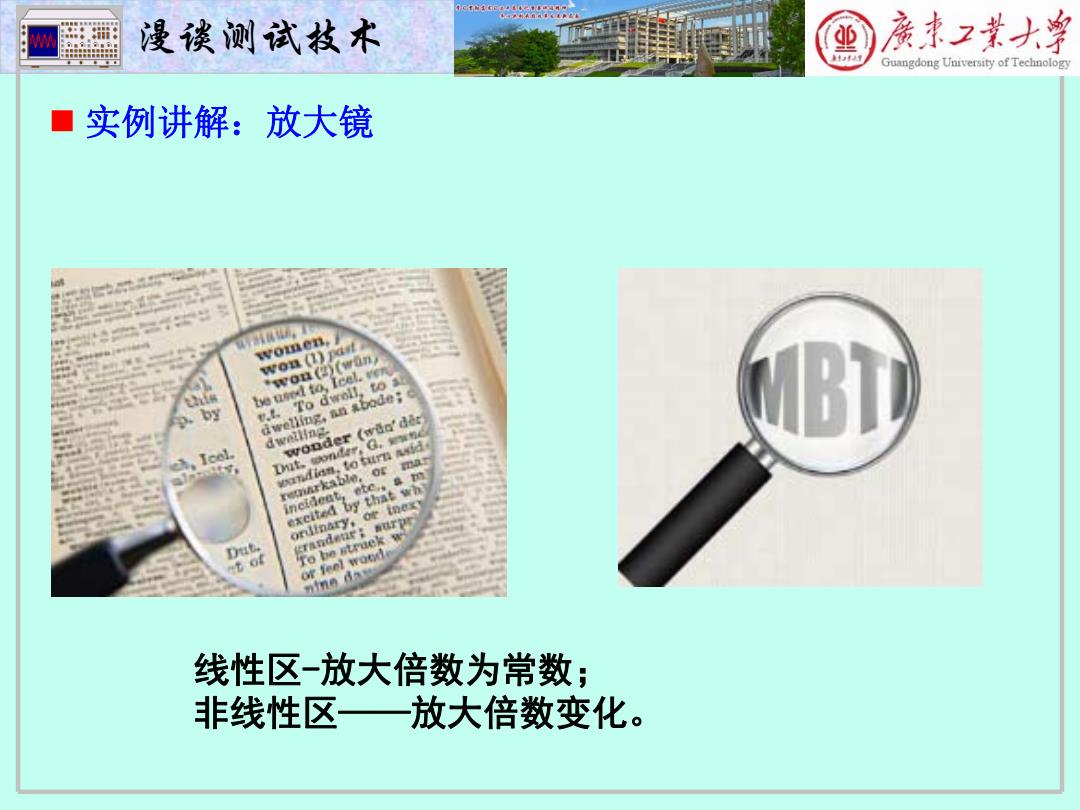

漫谈测试技术 业 亲束2菜大学 5 Guangdong University of Technology ■实例讲解：放大镜 属， women, won (1)pait won(2)(wan to a dwelling,an abode: wonder (wda'de dwelling 一及y无a or inex ordinary. To be struek w or feel woud 线性区-放大倍数为常数； 非线性区—放大倍数变化
漫谈测试技术 实例讲解：放大镜 线性区-放大倍数为常数； 非线性区——放大倍数变化
M 漫谈测试技术 业 亲束2菜大学 Guangdong University of Technology ■实例讲解：凸面镜和凹面镜 不同距离的物体反射放大倍数不为常数。 https:/baike.baidu.com/item/凹面镜
漫谈测试技术 实例讲解：凸面镜和凹面镜 不同距离的物体反射放大倍数不为常数。 https://baike.baidu.com/item/凹面镜

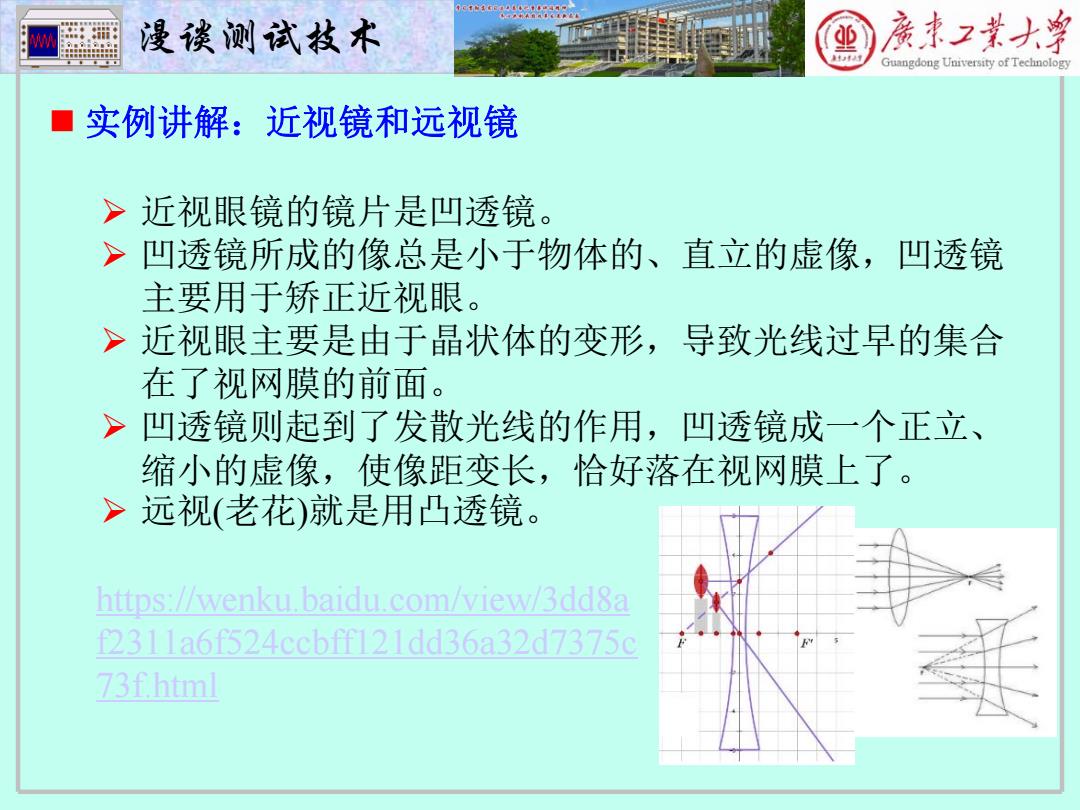

漫谈测试技术 亲束2黄大学 进 表球于 Guangdong University of Technology ■实例讲解：近视镜和远视镜 >近视眼镜的镜片是凹透镜。 >凹透镜所成的像总是小于物体的、直立的虚像，凹透镜 主要用于矫正近视眼 >近视眼主要是由于晶状体的变形，导致光线过早的集合 在了视网膜的前面。 >凹透镜则起到了发散光线的作用，凹透镜成一个正立、 缩小的虚像，使像距变长，恰好落在视网膜上了。 >远视（老花）就是用凸透镜。 nttps://wenku.baidu.com/view/3dd8a 2311a6f524 ccbff121dd36a32d7375d 73f.html
漫谈测试技术 实例讲解：近视镜和远视镜 近视眼镜的镜片是凹透镜。 凹透镜所成的像总是小于物体的、直立的虚像，凹透镜 主要用于矫正近视眼。 近视眼主要是由于晶状体的变形，导致光线过早的集合 在了视网膜的前面。 凹透镜则起到了发散光线的作用，凹透镜成一个正立、 缩小的虚像，使像距变长，恰好落在视网膜上了。 远视(老花)就是用凸透镜。 https://wenku.baidu.com/view/3dd8a f2311a6f524ccbff121dd36a32d7375c 73f.html
漫谈测试枝术 亲束2黄大学 来人等 Guangdong University of Technology 线性度： >标定曲线（测量曲线）与拟合直线 (理想直线)的偏离 程度。 >校准（标定）曲线：实际输入和输出关系可以用一条曲 线来表示，该曲线称为测试系统的静态特性曲线 。 >线性误差：标定曲线与拟合直线的最大偏离值△max。 线性误差= max ×100% Ynax max 拟合直线的确定方法 A 标定曲线 端点连线法： nax 拟合直线 最小二乘法：
漫谈测试技术 线性度： 标定曲线（测量曲线）与拟合直线（理想直线）的偏离 程度。 校准（标定）曲线：实际输入和输出关系可以用一条曲 线来表示，该曲线称为测试系统的静态特性曲线 。 线性误差： 标定曲线与拟合直线的最大偏离值∆max 。 max max min 100% Y Y 线性误差 拟合直线的确定方法 端点连线法： 最小二乘法： ∆max
