4-2-4完成下列平面图形的第三面投影，并求作属于平面的点K 的另两面投影。 分析：圆平面为正平面。 解：1.求作其侧面投影； 2.求作k; 3.求作k。 0 X O Yi 中途返回请按“ESC”键
4-2-4 完成下列平面图形的第三面投影，并求作属于平面的点K 的另两面投影。 中途返回请按“ESC” 键 分析：圆平面为正平面。 解： 1.求作其侧面投影 ; 3. 求作k。 2.求作k”；

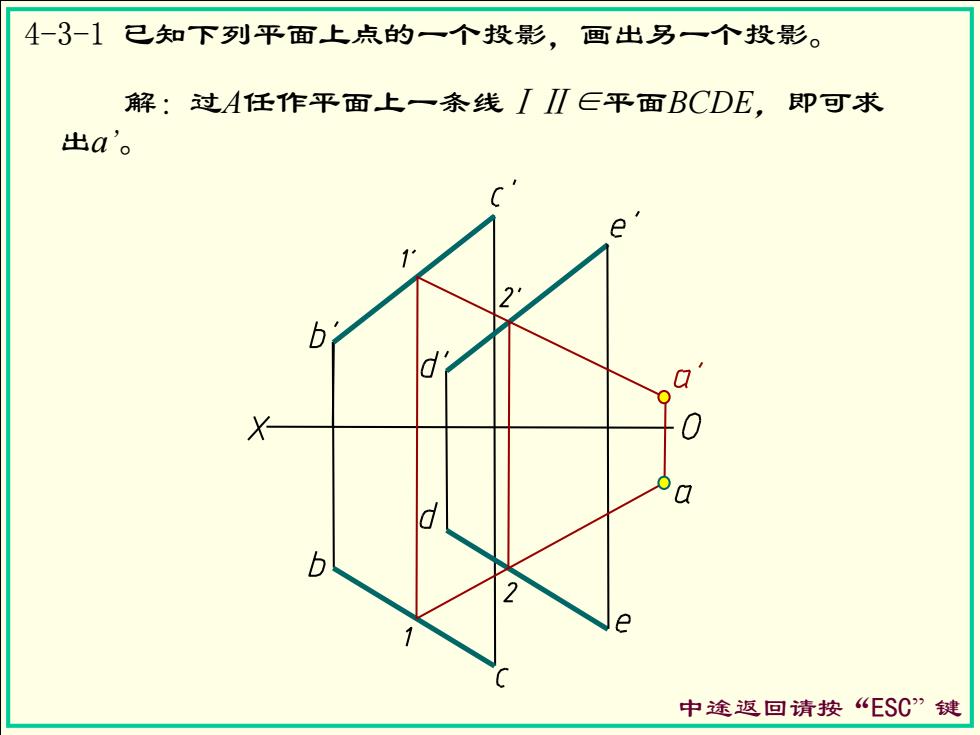

4-3-1已知下列平面上点的一个投影，画出另一个投影。 解：过A任作平面上一条线II∈平面BCDE,即可求 出a'。 e 6. d'7 X d b 2 e 1 中途返回请按“ESC”键
4-3-1 已知下列平面上点的一个投影，画出另一个投影。 中途返回请按“ESC” 键 解：过A任作平面上一条线ⅠⅡ∈平面BCDE，即可求 出a’
4-3-2已知下列平面上平面图形的一个投影，画出另一个投影。 解：用面上取点、线的方法，即可完成水平投影。 b O n -0 m d b 中途返回请按“ESC”键
4-3-2 已知下列平面上平面图形的一个投影，画出另一个投影。 中途返回请按“ESC” 键 解: 用面上取点、线的方法，即可完成水平投影

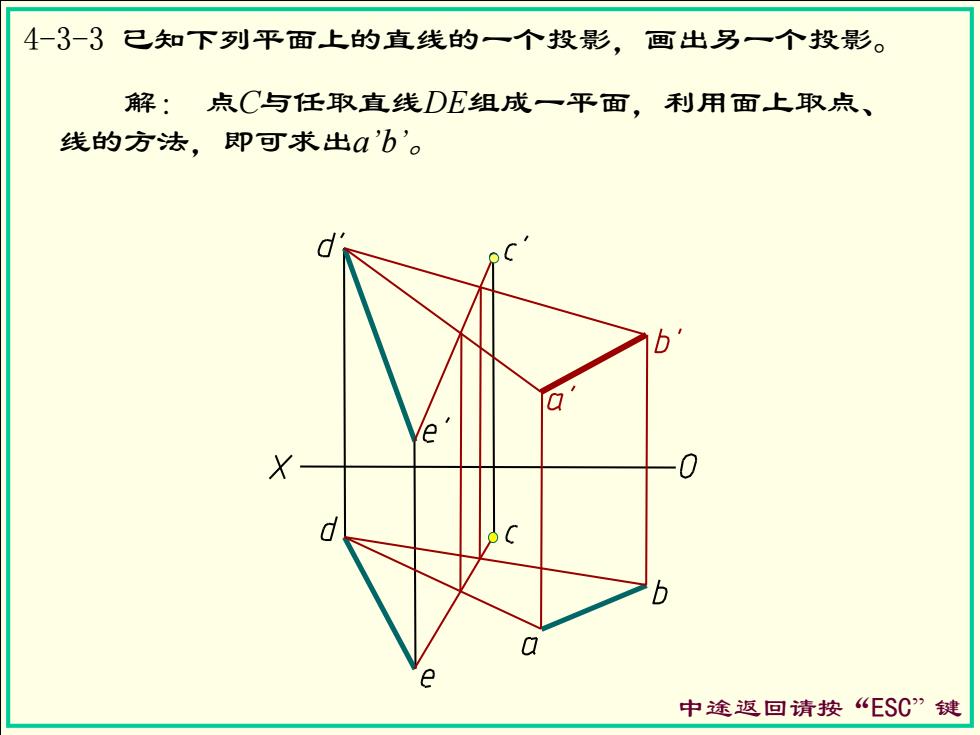

4-3-3已知下列平面上的直线的一个投影，画出另一个投影。 解：点C与任取直线DE组成一平面，利用面上取点、 线的方法，即可求出ab'。 b X o b 0 e 中途返回请按“ESC”键
4-3-3 已知下列平面上的直线的一个投影，画出另一个投影。 中途返回请按“ESC” 键 解： 点C与任取直线DE组成一平面，利用面上取点、 线的方法，即可求出a’b’
