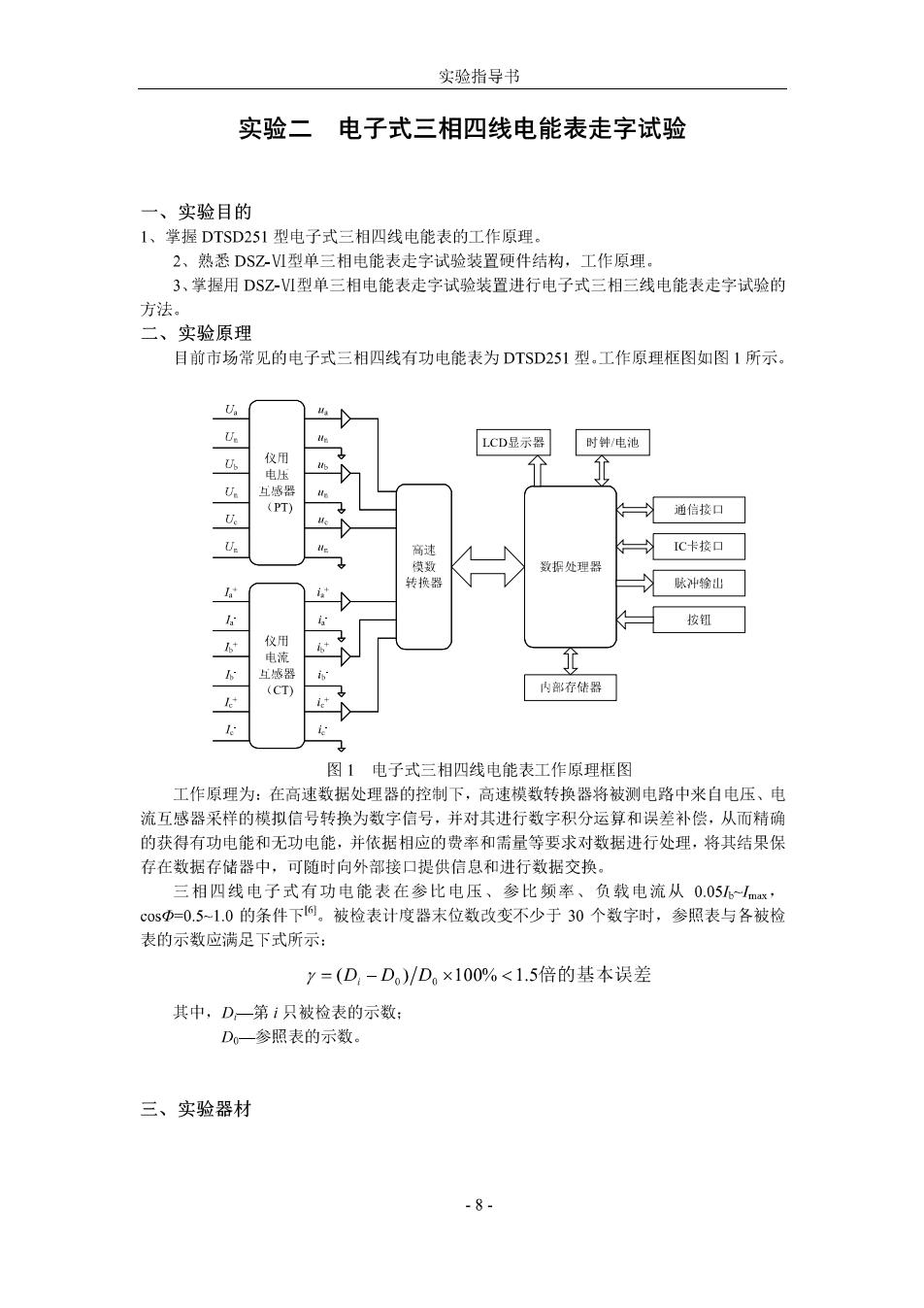

实验指导书 实验二电子式三相四线电能表走字试验 一、实验目的 1、学握DTSD251型电子式三相四线电能表的工作原理。 2、然丞DS21型单三相电能表走字试验装置硬件结构。 工作原理 3、掌握用DS乙-Ⅵ型单三相电能表走字试验装置进行电子式三相三线电能表走字试验的 方法 一、实验原理 目前市场常见的电子式三相四线有功电能表为DTSD251型.工作原理框图如图1所示 0. LCD品示器 时钟电池 仪用 (PT) 通信接口 N 1C卡口 数挥处理器 i 三按钮 人 6 内部疗储器 图1电子式三相四线电能表工作原理框图 作原理为：在高速数据处理器的控制下，高过 模数转换器将被测电路中来自电压、电 流互感器采样的模拟信号转换为数字信号，并对其进行数字积分运算和误差补偿，从而精确 的获得有功电能和无功电能，并依据相应的费率和需量等要求对数据进行处理，将其结果保 存在数据存储器中，可随时向外部接口提供信息和进行数据交换。 三相四线电子式有功由能表在参比申压、参比顿率、负载申流从005一 os小=0.51.0的条件下。被检表计度器末位数改变不少于30个数字时，参照表与各被检 表的示数应满足下式所示： Y-(D,-D)/D。×100%<1.5倍的基本误差 其中，D第i只被检表的示数： D一参照表的示数。 三、实验器材 -8

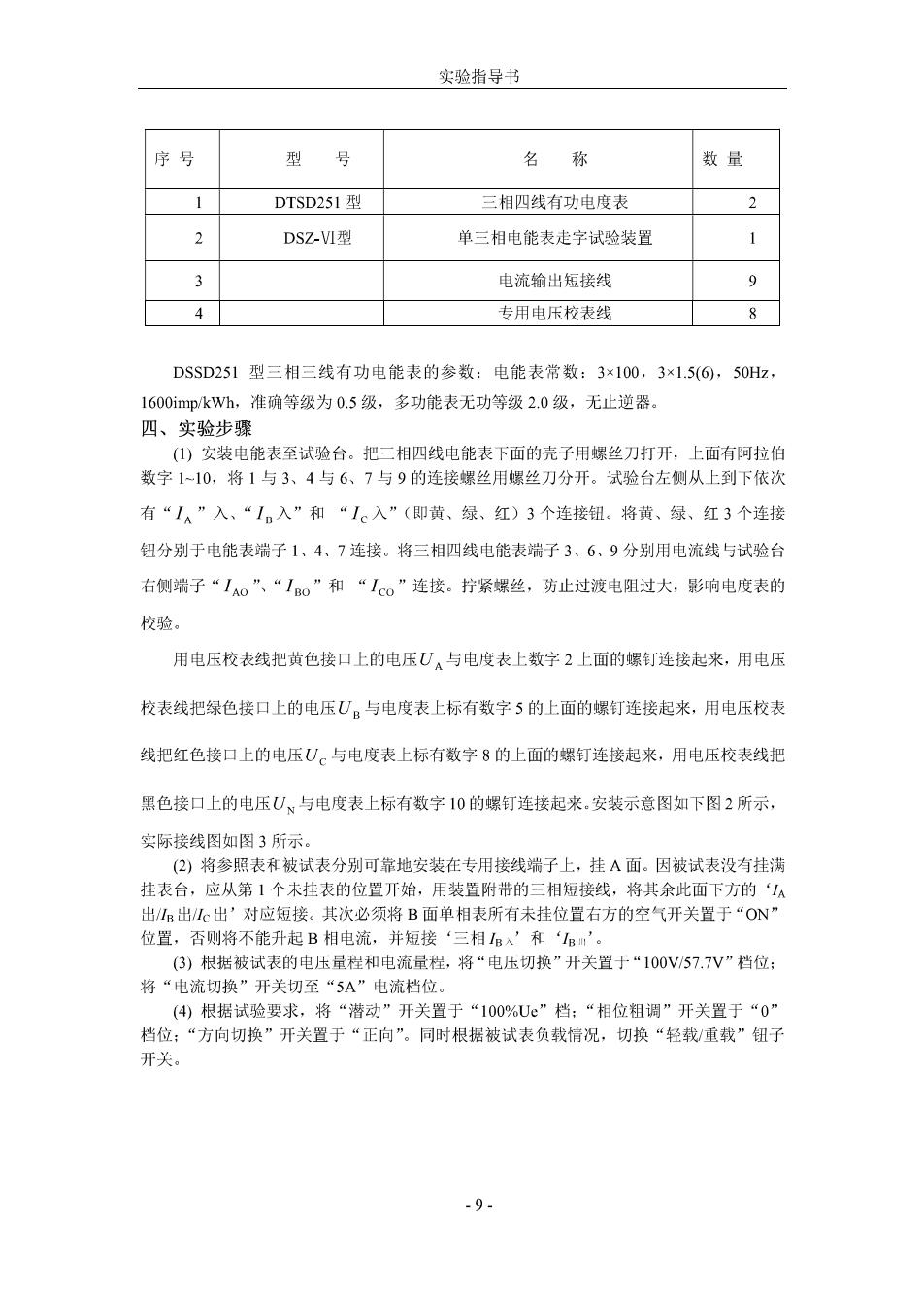

实验指导书 序号 型号 名称 数量 DTSD251型 三相四线有功电度表 2 2 DSZ-M型 单三相电能表走字试验装置 1 电流输出短接线 4 专用电压校表线 8 DSSD251型三相三线有功电能表的参数：电能表常数：3×100,3x1.5(6),50Hz 1600 imp/kWh,准确等级为0.5级，多功能表无功等级2.0级，无止逆器。 四、实验步骤 (1)安装电能表至试验台。把三相四线电能表下面的壳子用螺丝刀打开，上面有阿拉伯 数字110，将1与3、4与6、7与9的连接螺丝用螺丝刀分开。试验台左侧从上到下依次 有“I4”入、“1入”和“I入”（即黄、绿、红）3个连接钮。将黄、绿、红3个连接 钮分别于电能表端子1、4、7连接。将三相四线电能表端子3、6、9分别用电流线与试验台 右侧端子“Io”、“Io”和“I。”连接。拧紧螺丝，防止过渡电阻过大，影响电度表的 校验。 用电压校表线把黄色接口上的电压U与电度表上数字2上面的螺钉连接起来，用电压 校表线把绿色接口上的电压U。与电度表上标有数字5的上面的螺钉连接起米，用电压校表 线把红色接口上的电压U。与电度表上标有数字8的上面的螺钉连接起米，用电压校表线把 黑色接口上的电压U、与电度表上标有数字10的螺钉连接起来安装示意图如下图2所示， 实际接线图如图3所示。 (2)将参照表和被试表分别可靠地安装在专用接线端子上，挂A面。因被试表没有挂满 挂表台，应从第1个未挂表的位置开始，用装置附带的三相短接线，将其余此面下方的‘ 出出出'对应短接，其次必须将B面单相表所有未挂位置右方的空气开关置于“ON 位置，否则将不能升起B相电流。并短接‘三相B入'和‘a ()根据被试表的电压量程和电流量程，将“电压切换”开关置于“100V57.7V”档位： 将“电流切换”开关切至“5A”电流档位。 (4根据试验要求，将“潜动”开关置于“100%Ue”档：“相位粗调”开关置于“0 档位：“方向切换”开关置于“正向”。同时根据被试表负载情况，切换“轻载/重载”钮子 开关 .9

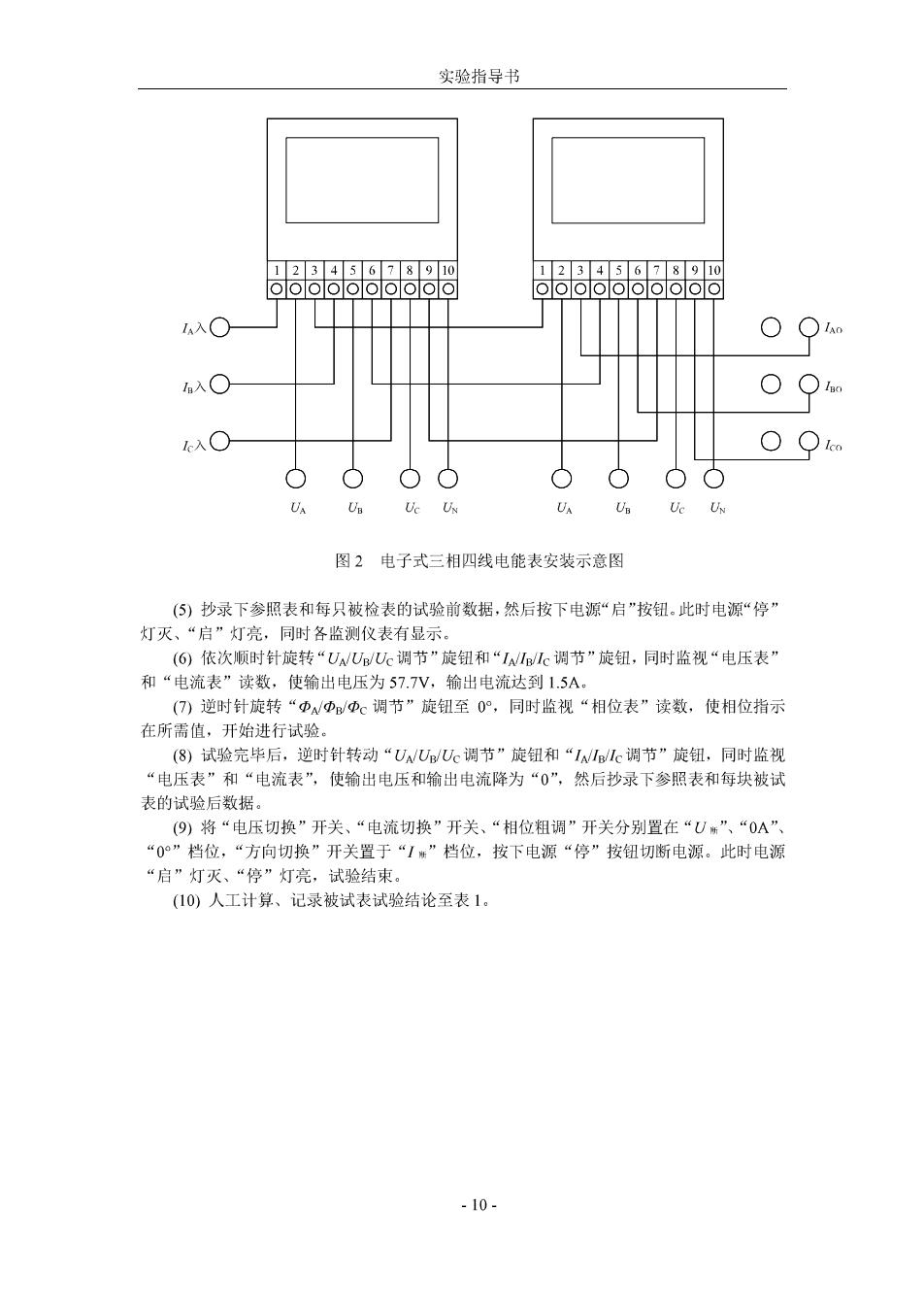

实验指导书 12345678910 1234367891 回ooloooloooo A入O OO h入○ ○Oao λ○ Qio 6666 606O Ue UN 图2电子式三相四线电能表安装示意图 (⑤)抄录下参照表和每只被检表的试验前数据，然后按下电漂“启”按钮。此时电源“停 灯灭、“启”灯亮，同时各监测仪表有显示。 (6依次顺时针旋转“UA/U/U调节”旋钮和“IWe调节”旋钮，同时监视“电压表” 和“电流表”读数。使输出电压为57.八.输出电流达到15A ()逆时针旋转“中中调节”旋钮至0，同时监视“相位表”读数，使相位指示 在所需值，开始进行试验。 (8)试验完毕后，逆时针转动“UNUp/Uc调节”旋钮和“IW1lc调节”旋钮，同时监视 “电压表”和“电流表”，使输出电压和输出电流降为“0”，然后抄录下参照表和每块被试 表的试验后数据。 (9将“电压切换”开关、“电流切换”开关、“相位相调”开关分别置在“U”、“0A”、 “0”档位，“方向切换”开关置于“1。”档位，按下电源“停”按钮切断电源。此时电源 “启”灯灭、“停”灯亮，试验结束。 (10),人工计算、记录被试表试验结论至表1。 10

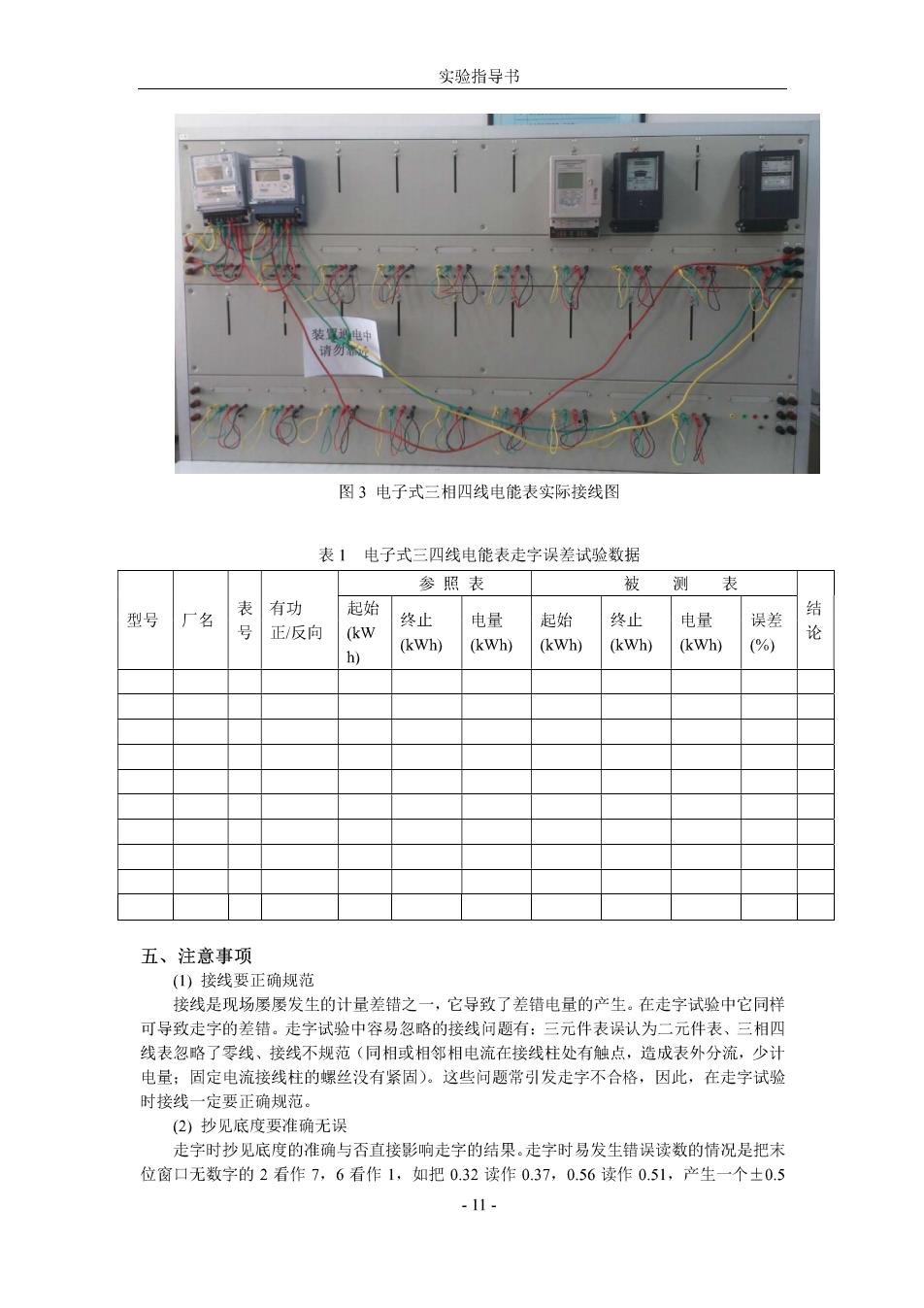

实验指导书 图3电子式三相四线电能表实际接线图 表1电子式三四线电能表走字误差试验数据 参照表 被测 表 型号厂名 有功 起始 终止 电量 起始 终止 电量 误 号正反向kW (kwh)(kWh)(kwh)(kwh)(kwh)(%) 论 h 五、注意事项 1)接线要正确规范 接线是现场屡屡发生的计量差错之一，它导致了差错电量的产生。在走字试验中它同样 可导致走字的差错】 走字试验中容易忽略的接线问题有： 元件表误认为二元件表， 三相四 线表忽略了零线、接线不规范（同相或相邻相电流在接线柱处有触点，造成表外分流，少计 电量：固定电流接线柱的螺丝没有紧固)。这些问题常引发走字不合格，因此，在走字试验 时接线一定要正确规范。 (2)抄见底度要准确无误 走字时抄见底度的准确与否直接影响走字的结果。走字时易发生错误读数的情况是把未 位窗口无数字的2看作7,6看作1，如把0.32读作0.37,0.56读作0.51，产生一个±0.5

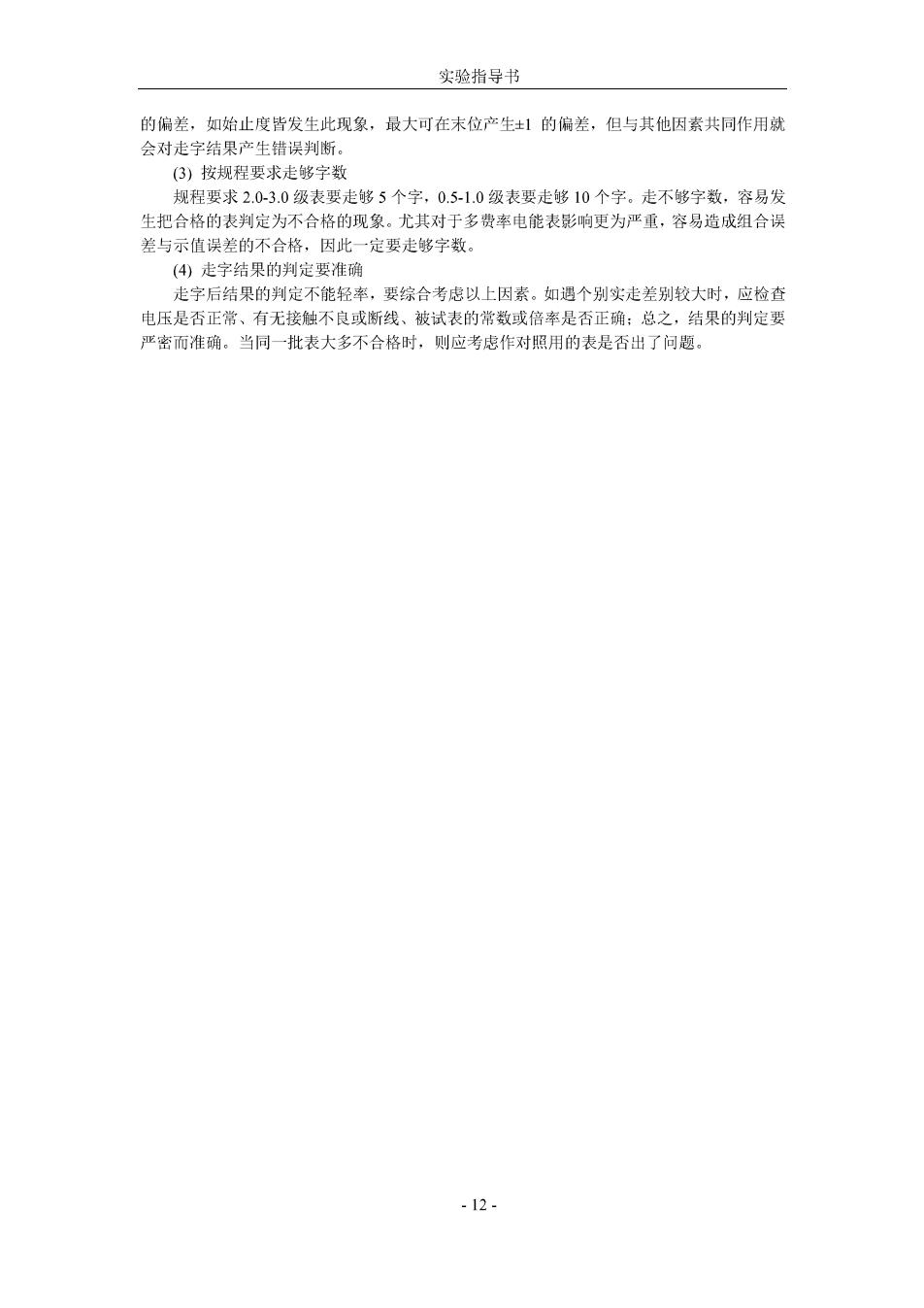

实验指导书 的偏差，如始止度皆发生此现象，最大可在末位产生士1的偏差，但与其他因素共同作用就 会对走字结里产生错误判断 (3)按规程要求走够字数 规程要求2.0-3.0级表要走够5个字，0.5-1.0级表要走够10个字。走不够字数，容易发 生把合格的表判定为不合格的现象。尤其对于多费率电能表影响更为严重，容易造成组合误 差与示值误差的不合格，因此一定要走够字数。 (4走字结果的判定要准确 字后结果的判定不能轻率，要综合考虑以上因素。如遇个别实走差别较大时，应检查 电压是否正常、有无接触不良或断线、被试表的常数或倍率是否正确：总之，结果的判定要 严密而准确。当同一批表大多不合格时，则应考虑作对照用的表是否出了问题， 12
