按膜的形成方法薄膜式蒸发浓缩可分为： ①管式薄膜蒸发器 液膜在管壁加热时形成，按其流动方向可分为： a.升膜式蒸发器 形成的液膜与蒸发的汽流的方向相同，由下而上的并流上升。 b.降膜式蒸发器 形成的液膜与蒸发的汽流的方向相同，由上而下的并流下降。 c.升降膜式蒸发器 将同一蒸发器的加热管分成两程，溶液先以升膜式进行蒸发， 再以降膜式进行蒸发。 ②刮板式薄膜蒸发器 液膜是靠转动的刮板作用在蒸发器内壁形成。 ③离心薄膜蒸发器 利用旋转的加热面，使进入加热面的溶液在离心力场作用下形成液膜
按膜的形成方法薄膜式蒸发浓缩可分为： ①管式薄膜蒸发器 ②刮板式薄膜蒸发器 ③离心薄膜蒸发器 液膜在管壁加热时形成，按其流动方向可分为： a. 升膜式蒸发器 b. 降膜式蒸发器 c. 升降膜式蒸发器 形成的液膜与蒸发的汽流的方向相同，由下而上的并流上升。 形成的液膜与蒸发的汽流的方向相同，由上而下的并流下降。 将同一蒸发器的加热管分成两程，溶液先以升膜式进行蒸发， 再以降膜式进行蒸发。 液膜是靠转动的刮板作用在蒸发器内壁形成。 利用旋转的加热面，使进入加热面的溶液在离心力场作用下形成液膜
二次蒸汽 料液 加热蒸汽 完成液 二次慕汽 加热汽 冷凝水 完成液 进料 升膜式蒸发器 降膜式蒸发器
升膜式蒸发器 降膜式蒸发器
升装管 降膜管 加热蒸汽管 二次蒸汽进口 加热蒸汽 冷振水拼出管 Q三次汽 进料管 进料 浓缩物料出口 升降膜式蒸发器 升-降膜式蒸发器
升-降膜式蒸发器
1.马达 2.进料管 9 3.加热蒸汽管 8 2 4.排料口 3 5.冷凝水排出孔 6.刮板 7.分配盘 8.除沫器 9.二次蒸汽排出口 刮板式薄膜蒸发器
刮板式薄膜蒸发器 1.马达 2.进料管 3.加热蒸汽管 4.排料口 5.冷凝水排出孔 6.刮板 7.分配盘 8.除沫器 9.二次蒸汽排出口

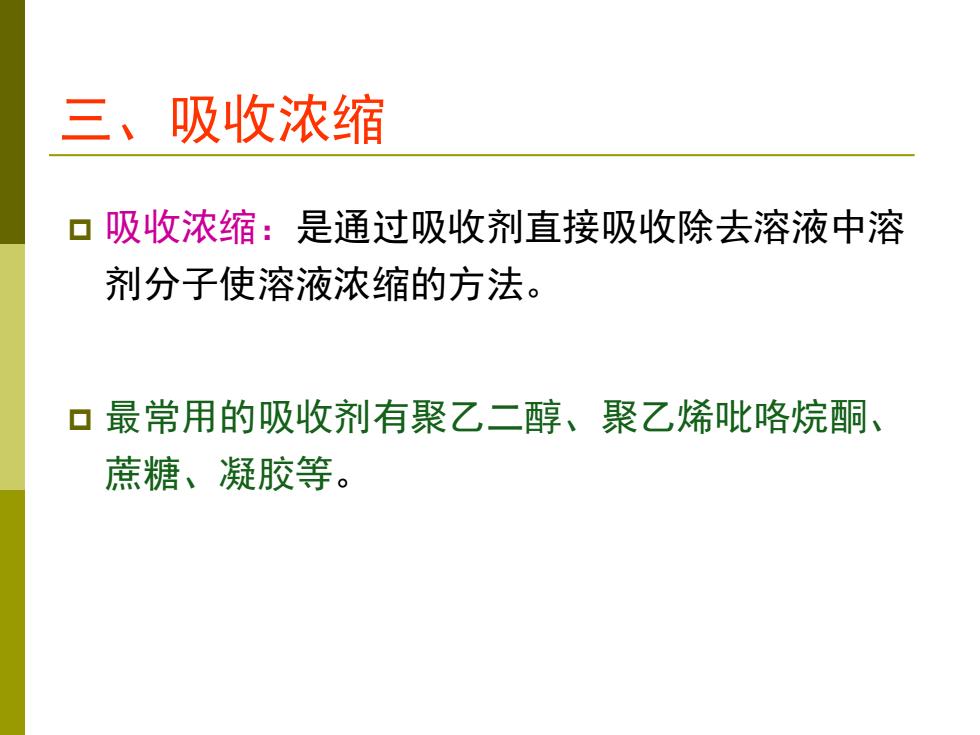

三、吸收浓缩 口吸收浓缩：是通过吸收剂直接吸收除去溶液中溶 剂分子使溶液浓缩的方法。 口最常用的吸收剂有聚乙二醇、聚乙烯吡咯烷酮、 蔗糖、凝胶等
三、吸收浓缩 吸收浓缩：是通过吸收剂直接吸收除去溶液中溶 剂分子使溶液浓缩的方法。 最常用的吸收剂有聚乙二醇、聚乙烯吡咯烷酮、 蔗糖、凝胶等
