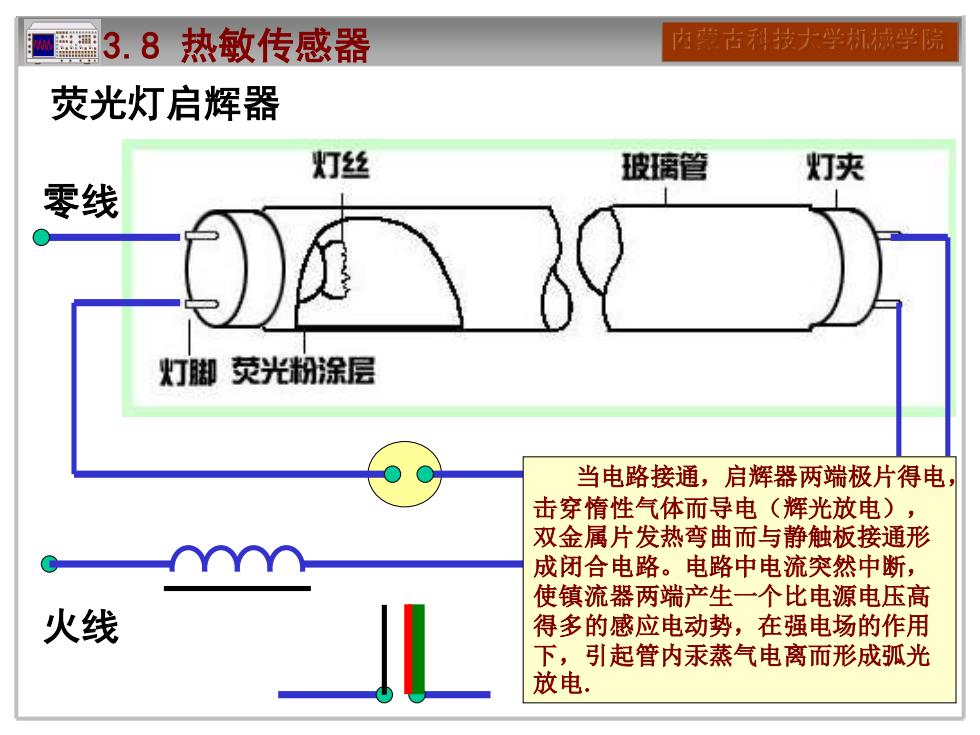

内蒙古科技大学机械学院3.8热敏传感器荧光灯启辉器灯丝灯夹玻璃管零线灯脚荧光粉涂层当电路接通，启辉器两端极片得电击穿情性气体而导电（辉光放电）双金属片发热弯曲而与静触板接通形成闭合电路。电路中电流突然中断，使镇流器两端产生一个比电源电压高火线得多的感应电动势，在强电场的作用下，引起管内汞蒸气电离而形成弧光放电
3.8 热敏传感器 内蒙古科技大学机械学院 荧光灯启辉器 零线 火线 当电路接通，启辉器两端极片得电， 击穿惰性气体而导电（辉光放电）， 双金属片发热弯曲而与静触板接通形 成闭合电路。电路中电流突然中断， 使镇流器两端产生一个比电源电压高 得多的感应电动势，在强电场的作用 下，引起管内汞蒸气电离而形成弧光 放电

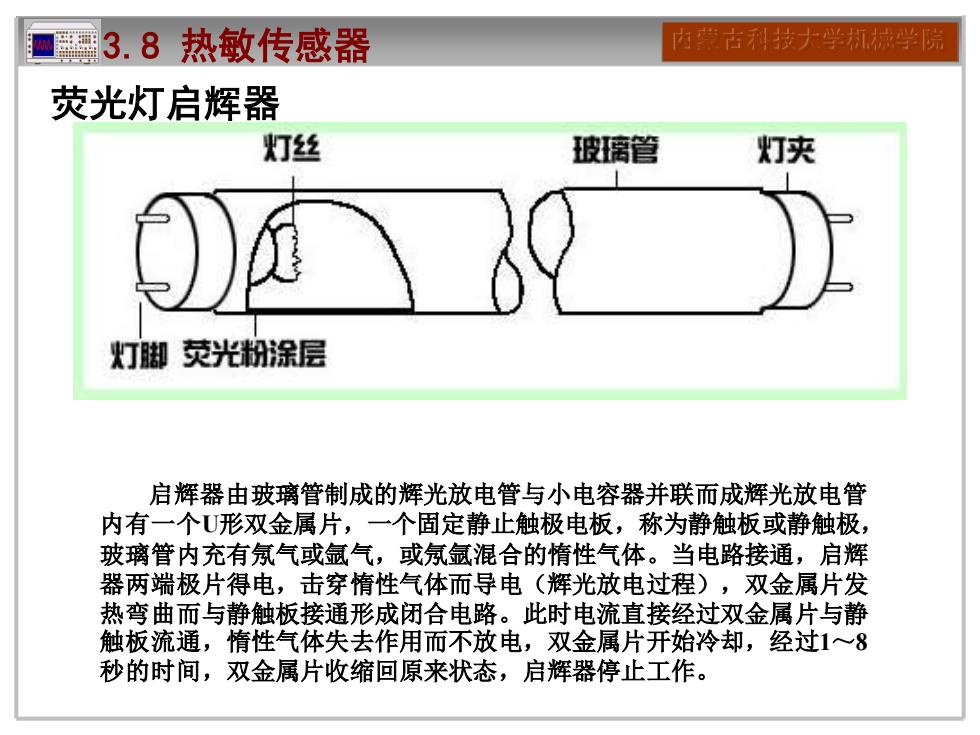

内蒙古科技大学机械学院3.8热敏传感器荧光灯启辉器灯丝灯夹玻璃管灯脚荧光粉涂层启辉器由玻璃管制成的辉光放电管与小电容器并联而成辉光放电管内有一个U形双金属片，一个固定静止触极电板，称为静触板或静触极玻璃管内充有氯气或氩气，或氯氩混合的惰性气体。当电路接通，启辉器两端极片得电，击穿性气体而导电（辉光放电过程），双金属片发热弯曲而与静触板接通形成闭合电路。此时电流直接经过双金属片与静触板流通，情性气体失去作用而不放电，双金属片开始冷却，经过1～8秒的时间，双金属片收缩回原来状态，启辉器停止工作
3.8 热敏传感器 内蒙古科技大学机械学院 荧光灯启辉器 启辉器由玻璃管制成的辉光放电管与小电容器并联而成辉光放电管 内有一个U形双金属片，一个固定静止触极电板，称为静触板或静触极， 玻璃管内充有氖气或氩气，或氖氩混合的惰性气体。当电路接通，启辉 器两端极片得电，击穿惰性气体而导电（辉光放电过程），双金属片发 热弯曲而与静触板接通形成闭合电路。此时电流直接经过双金属片与静 触板流通，惰性气体失去作用而不放电，双金属片开始冷却，经过1～8 秒的时间，双金属片收缩回原来状态，启辉器停止工作

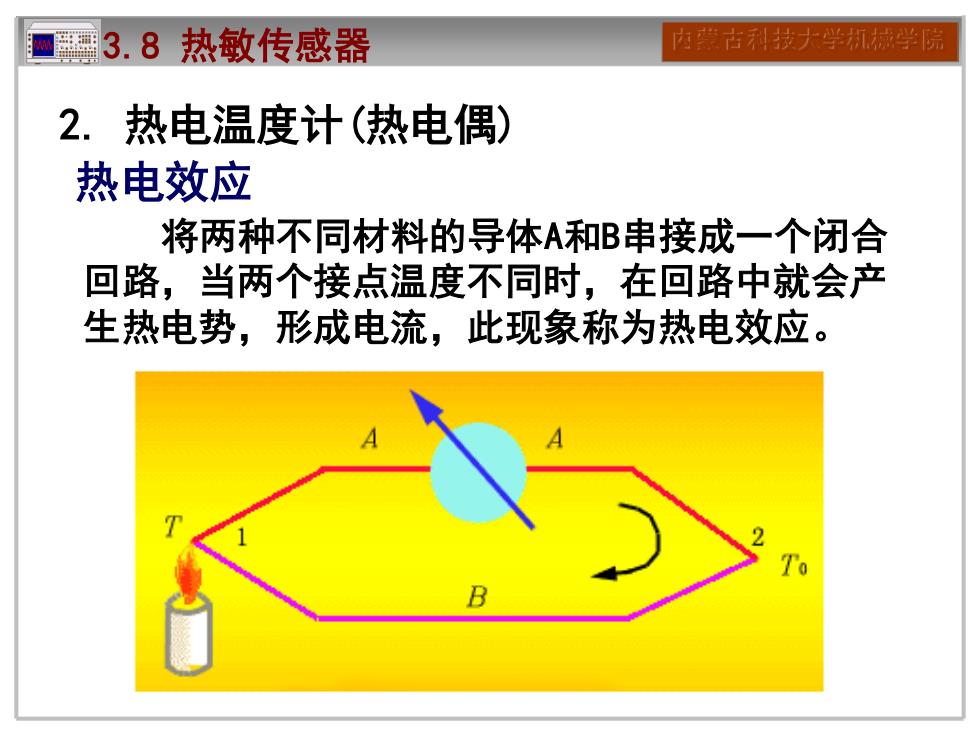

内蒙古科技大学机械学院3.8热敏传感器2.热电温度计（热电偶）热电效应将两种不同材料的导体A和B串接成一个闭合回路，当两个接点温度不同时，在回路中就会产生热电势，形成电流，此现象称为热电效应。T2TaB
内蒙古科技大学机械学院 2. 热电温度计(热电偶) 热电效应 将两种不同材料的导体A和B串接成一个闭合 回路，当两个接点温度不同时，在回路中就会产 生热电势，形成电流，此现象称为热电效应。 3.8 热敏传感器

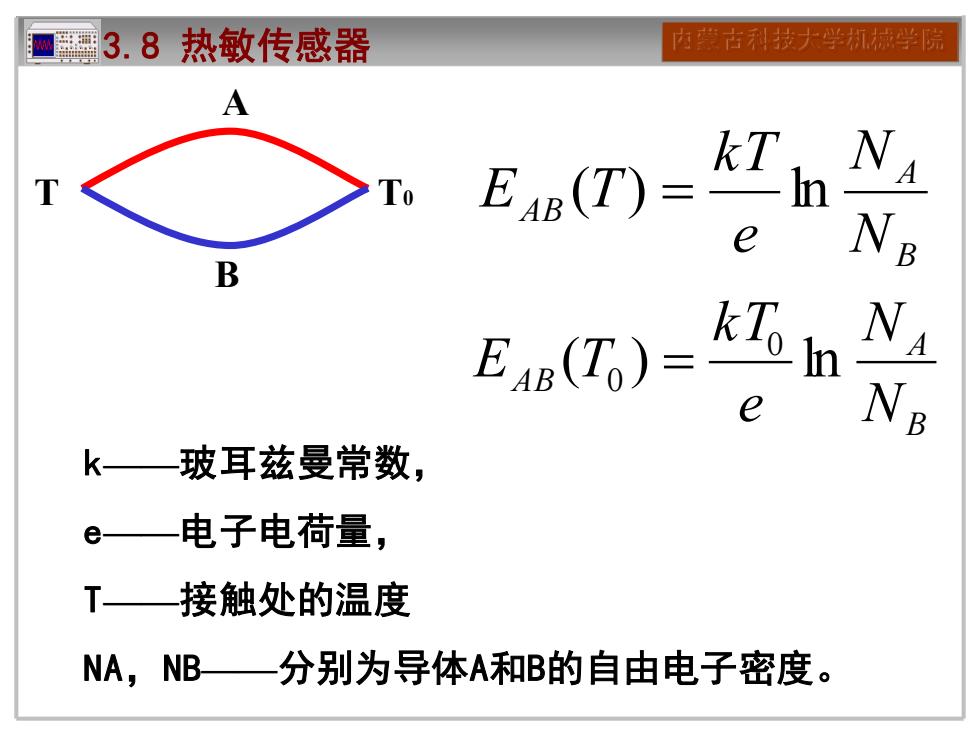

内蒙古利技大学机械学院3.8热敏传感器ANkTAInEAB(T) =TToNeBBNkToAInEAB(To) =Nbek-玻耳兹曼常数，电子电荷量，eT.接触处的温度NA, NB分别为导体A和B的自由电子密度
内蒙古科技大学机械学院 B A AB N N e k T E (T) = ln A B T T0 k——玻耳兹曼常数， e——电子电荷量， T——接触处的温度 NA，NB——分别为导体A和B的自由电子密度。 B A A B N N e k T E (T ) ln 0 0 = 3.8 热敏传感器

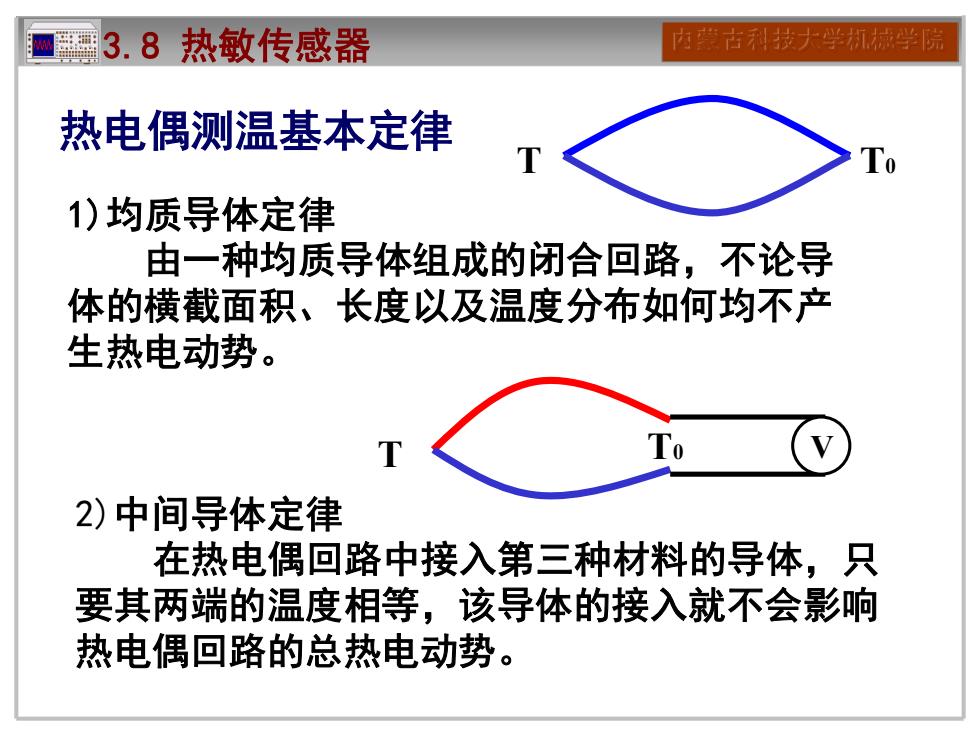

内蒙古科技大学机械学院3.8热敏传感器热电偶测温基本定律TTo1）均质导体定律由一种均质导体组成的闭合回路，不论导体的横截面积、长度以及温度分布如何均不产生热电动势。ToT2）中间导体定律在热电偶回路中接入第三种材料的导体，只要其两端的温度相等，该导体的接入就不会影响热电偶回路的总热电动势
内蒙古科技大学机械学院 热电偶测温基本定律 1)均质导体定律 由一种均质导体组成的闭合回路，不论导 体的横截面积、长度以及温度分布如何均不产 生热电动势。 T T0 2)中间导体定律 在热电偶回路中接入第三种材料的导体，只 要其两端的温度相等，该导体的接入就不会影响 热电偶回路的总热电动势。 T T0 V 3.8 热敏传感器
