滤波电路 整流电路可以把交流电转变为单一方 向的脉动电压和电流，但不论何种整流电 路，都存在输出电压的脉动程度较大，不 能满足电子仪器的供电要求，因此常在整 流电路的后面加一级滤波电路，其作用是 将脉动电流中的交流成分滤掉，获得平滑 的直流输出。常用滤波电路有电容滤波、 电感电容滤波及有源滤波等
滤波电路 整流电路可以把交流电转变为单—方 向的脉动电压和电流，但不论何种整流电 路，都存在输出电压的脉动程度较大，不 能满足电子仪器的供电要求，因此常在整 流电路的后面加一级滤波电路，其作用是 将脉动电流中的交流成分滤掉，获得平滑 的直流输出。常用滤波电路有电容滤波、 电感电容滤波及有源滤波等
1.电容滤波 uc 充电 放电 B (a】 (6) 上图是带有电容滤波的半波整流电路，电容C与 负载并联
1.电容滤波 上图是带有电容滤波的半波整流电路，电容C与 负载并联

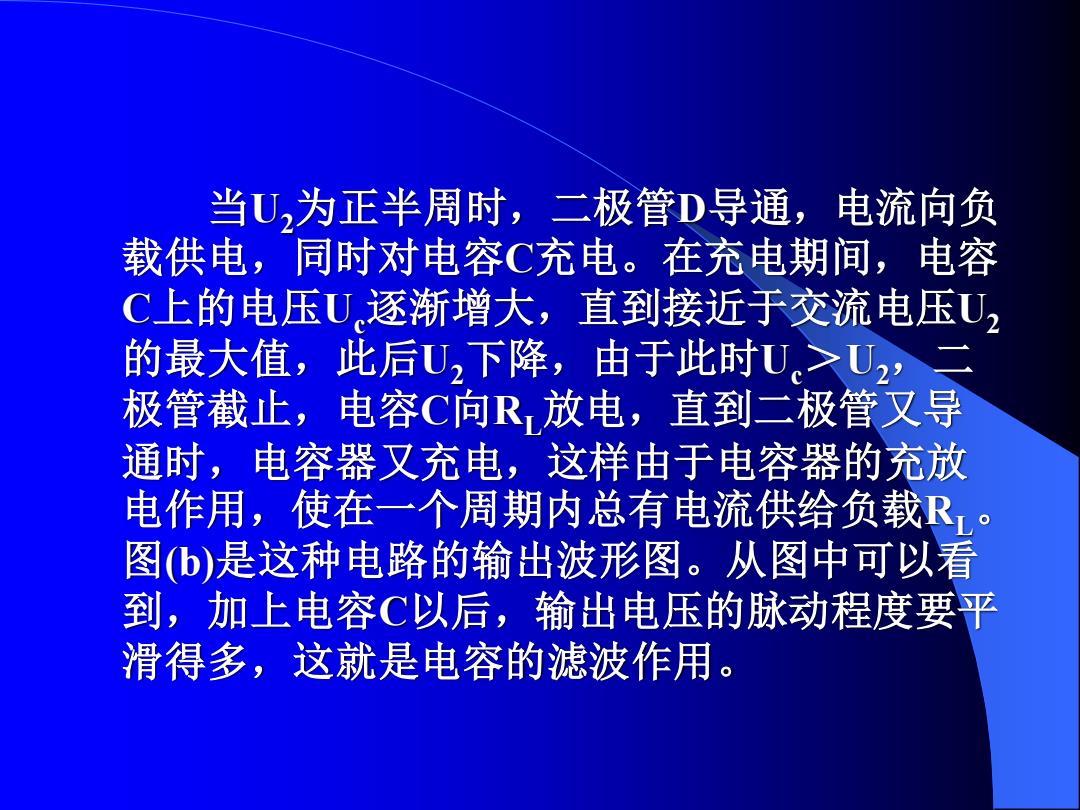

当U,为正半周时，二极管D导通，电流向负 载供电，同时对电容C充电。在充电期间，电容 C上的电压U逐渐增大，直到接近于交流电压U? 的最大值，此后U2下降，由于此时U。>U,二 极管截止，电容C向R放电，直到二极管又导 通时， 电容器又充电，这样由于电容器的充放 电作用，使在一个周期内总有电流供给负载R 图b)是这种电路的输出波形图。从图中可以看 到，加上电容C以后，输出电压的脉动程度要平 滑得多，这就是电容的滤波作用
当U2为正半周时，二极管D导通，电流向负 载供电，同时对电容C充电。在充电期间，电容 C上的电压Uc逐渐增大，直到接近于交流电压U2 的最大值，此后U2下降，由于此时Uc＞U2，二 极管截止，电容C向RL放电，直到二极管又导 通时，电容器又充电，这样由于电容器的充放 电作用，使在一个周期内总有电流供给负载RL。 图(b)是这种电路的输出波形图。从图中可以看 到，加上电容C以后，输出电压的脉动程度要平 滑得多，这就是电容的滤波作用

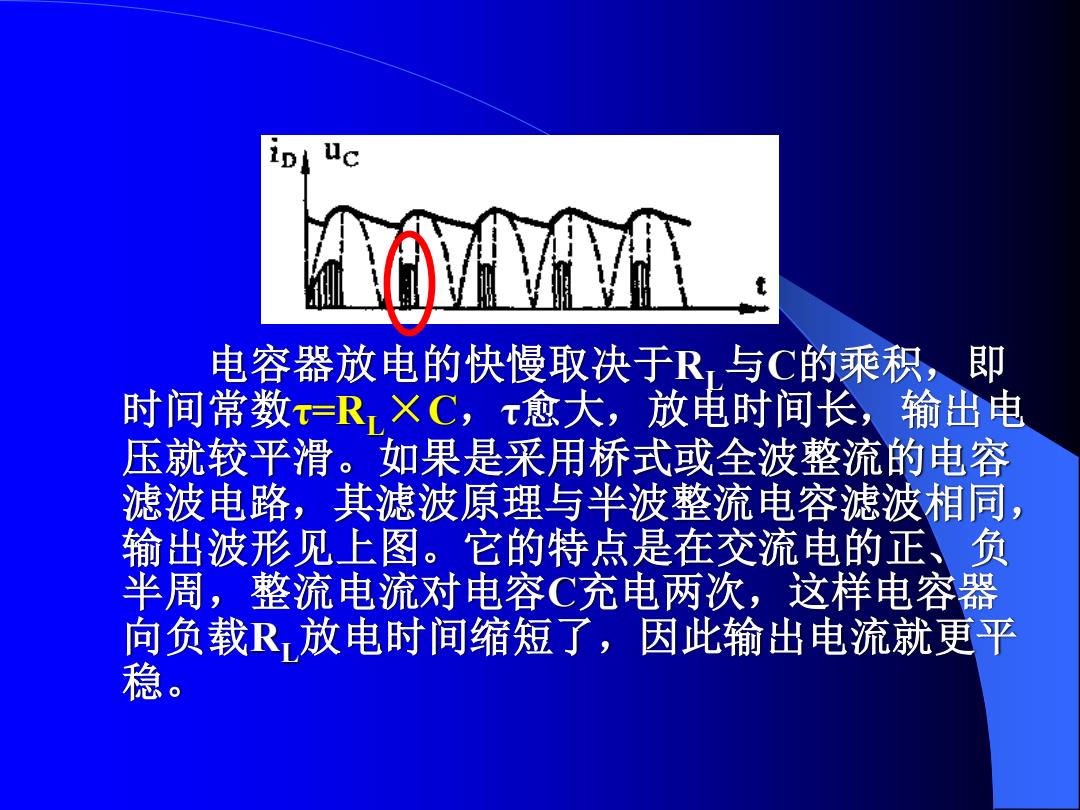

uc 电容器放电的快慢取决于R与C的乘积，即 时间常数=R×C,τ愈大，放电时间长，输出电 压就较平滑。如果是采用桥式或全波整流的电容 滤波电路，其滤波原理与半波整流电容滤波相同 输出波形见上图。它的特点是在交流电的正、负 半周，整流电流对电容C充电两次，这样电容器 向负载R放电时间缩短了，因此输出电流就更平 稳
电容器放电的快慢取决于RL与C的乘积，即 时间常数τ=RL×C，τ愈大，放电时间长，输出电 压就较平滑。如果是采用桥式或全波整流的电容 滤波电路，其滤波原理与半波整流电容滤波相同， 输出波形见上图。它的特点是在交流电的正、负 半周，整流电流对电容C充电两次，这样电容器 向负载RL放电时间缩短了，因此输出电流就更平 稳

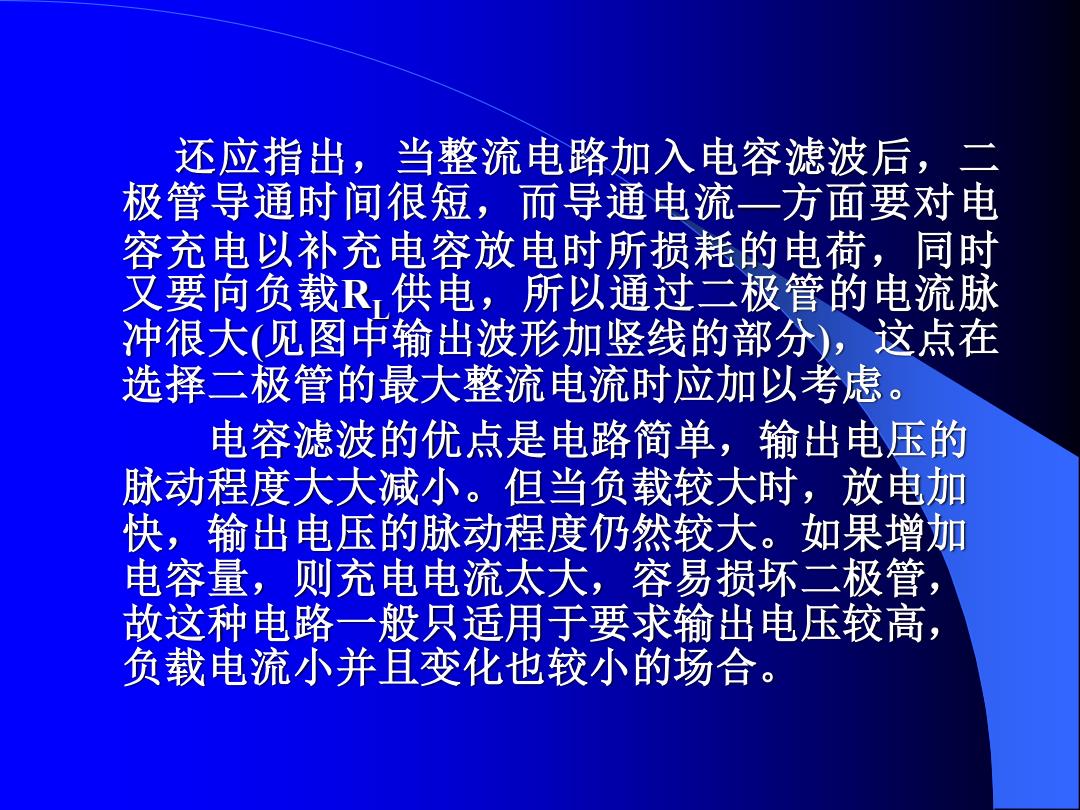

还应指出，当整流电路加入电容滤波后，二 极管导通时间很短，而导通电流一方面要对电 容充电以补充电容放电时所损耗的电荷，同时 又要向负载R,供电，所以通过二极管的电流脉 冲很大（见图中输出波形加竖线的部分），这点在 选择二极管的最大整流电流时应加以考虑 。 电容滤波的优点是电路简单，输出电压的 脉动程度大大减小。但当负载较大时，放电加 快，输出电压的脉动程度仍然较大。 如果增加 电容量，则充电电流太大，容易损坏二极管， 故这种电路一般只适用于要求输出电压较高 负载电流小并且变化也较小的场合
还应指出，当整流电路加入电容滤波后，二 极管导通时间很短，而导通电流—方面要对电 容充电以补充电容放电时所损耗的电荷，同时 又要向负载RL供电，所以通过二极管的电流脉 冲很大(见图中输出波形加竖线的部分)，这点在 选择二极管的最大整流电流时应加以考虑。 电容滤波的优点是电路简单，输出电压的 脉动程度大大减小。但当负载较大时，放电加 快，输出电压的脉动程度仍然较大。如果增加 电容量，则充电电流太大，容易损坏二极管， 故这种电路一般只适用于要求输出电压较高， 负载电流小并且变化也较小的场合
