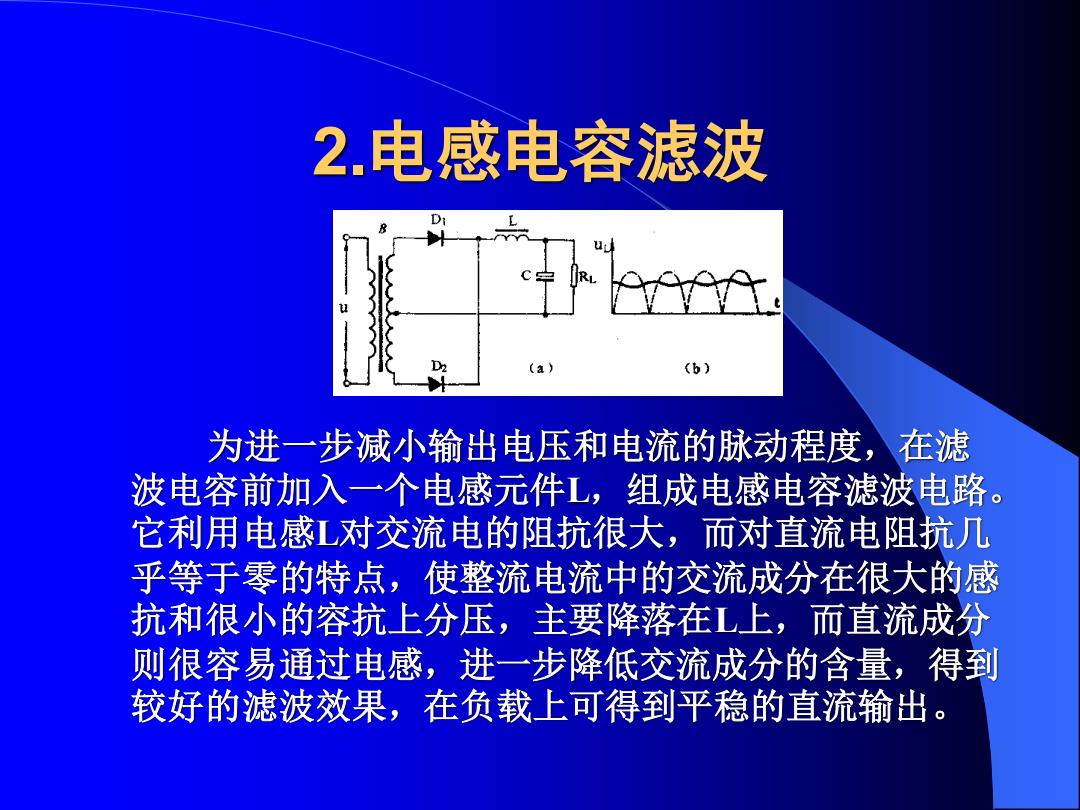

2.电感电容滤波 (a) (b) 为进一步减小输出电压和电流的脉动程度，在滤 波电容前加入一个电感元件L,组成电感电容滤波电路。 它利用电感L对交流电的阻抗很大，而对直流电阻抗几 乎等于零的特点，使整流电流中的交流成分在很大的感 抗和很小的容抗上分压，主要降落在L上，而直流成分 则很容易通过电感，进一步降低交流成分的含量，得到 较好的滤波效果，在负载上可得到平稳的直流输出
2.电感电容滤波 为进一步减小输出电压和电流的脉动程度，在滤 波电容前加入一个电感元件L，组成电感电容滤波电路。 它利用电感L对交流电的阻抗很大，而对直流电阻抗几 乎等于零的特点，使整流电流中的交流成分在很大的感 抗和很小的容抗上分压，主要降落在L上，而直流成分 则很容易通过电感，进一步降低交流成分的含量，得到 较好的滤波效果，在负载上可得到平稳的直流输出

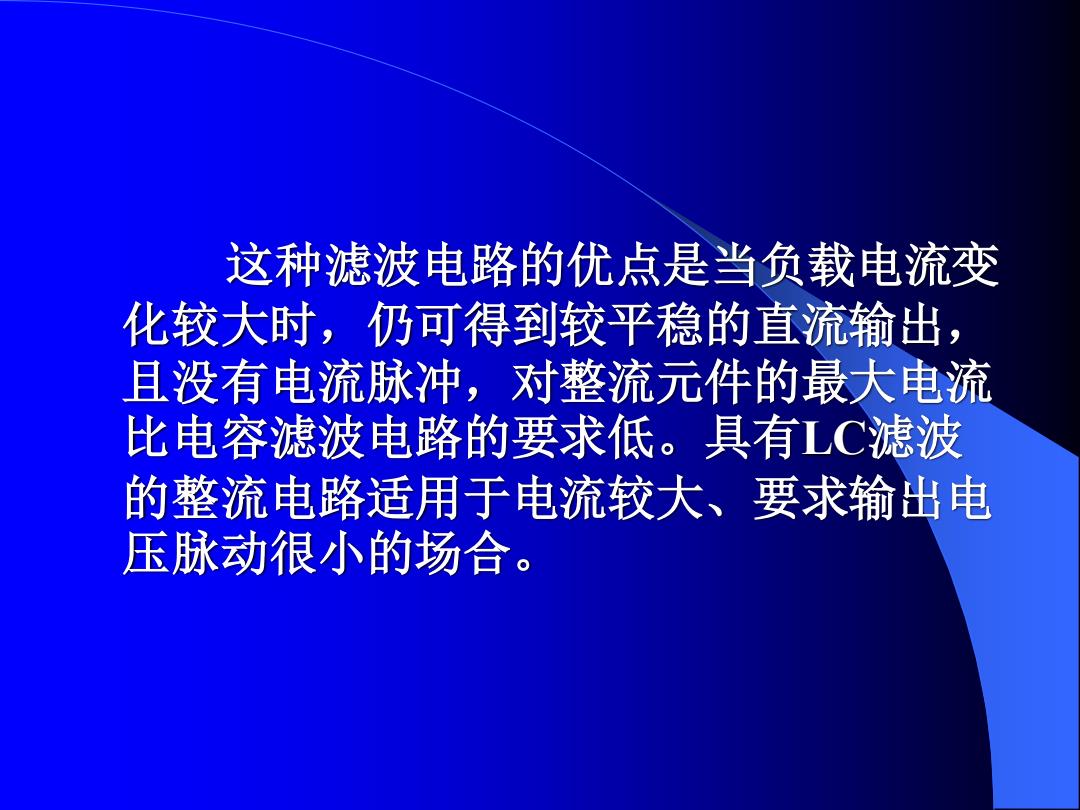

这种滤波电路的优点是当负载电流变 化较大时，仍可得到较平稳的直流输出， 且没有电流脉冲，对整流元件的最大电流 比电容滤波电路的要求低。具有LC滤波 的整流电路适用于电流较大、要求输出电 压脉动很小的场合
这种滤波电路的优点是当负载电流变 化较大时，仍可得到较平稳的直流输出， 且没有电流脉冲，对整流元件的最大电流 比电容滤波电路的要求低。具有LC滤波 的整流电路适用于电流较大、要求输出电 压脉动很小的场合

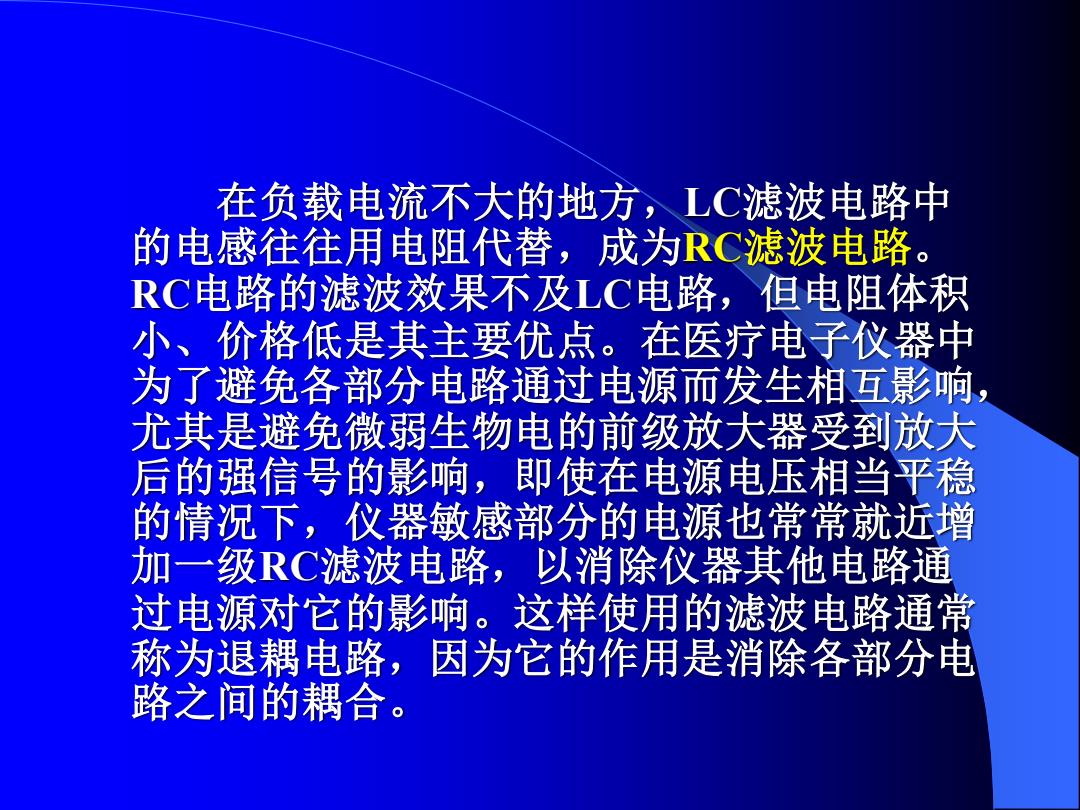

在负载电流不大的地方，C滤波电路中 的电感往往用电阻代替，成为RC滤波电路。 RC电路的滤波效果不及LC电路，但电阻体积 小、价格低是其主要优点。在医疗电子仪器中 为了避免各部分电路通过电源而发生相互影响， 尤其是避免微弱生物电的前级放大器受到放大 后的强信号的影响，即使在电源电压相当平稳 的情况下，仪器敏感部分的电源也常常就近增 加一级RC滤波电路，以消除仪器其他电路通 过电源对它的影响。这样使用的滤波电路通常 称为退耦电路，因为它的作用是消除各部分电 路之间的耦合
在负载电流不大的地方，LC滤波电路中 的电感往往用电阻代替，成为RC滤波电路。 RC电路的滤波效果不及LC电路，但电阻体积 小、价格低是其主要优点。在医疗电子仪器中 为了避免各部分电路通过电源而发生相互影响， 尤其是避免微弱生物电的前级放大器受到放大 后的强信号的影响，即使在电源电压相当平稳 的情况下，仪器敏感部分的电源也常常就近增 加一级RC滤波电路，以消除仪器其他电路通 过电源对它的影响。这样使用的滤波电路通常 称为退耦电路，因为它的作用是消除各部分电 路之间的耦合

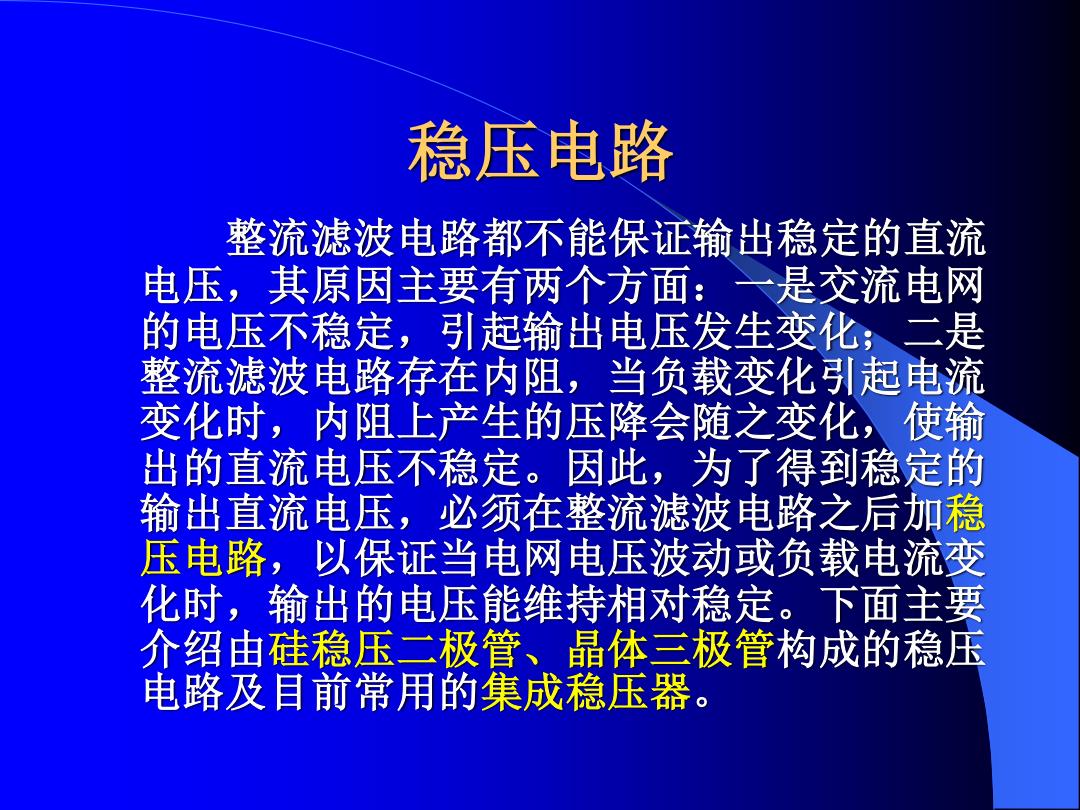

稳压电路 整流滤波电路都不能保证输出稳定的直流 电压，其原因主要有两个方面：二是交流电网 的电压不稳定，引起输出电压发生变化；二是 整流滤波电路存在内阻，当负载变化引起电流 变化时，内阻上产生的压降会随之变化，使输 出的直流电压不稳定。因此，为了得到稳定的 输出直流电压，必须在整流滤波电路之后加稳 压电路，以保证当电网电压波动或负载电流变 化时，输出的电压能维持相对稳定。下面主要 介绍由硅稳压二极管、晶体三极管构成的稳压 电路及目前常用的集成稳压器
稳压电路 整流滤波电路都不能保证输出稳定的直流 电压，其原因主要有两个方面：一是交流电网 的电压不稳定，引起输出电压发生变化；二是 整流滤波电路存在内阻，当负载变化引起电流 变化时，内阻上产生的压降会随之变化，使输 出的直流电压不稳定。因此，为了得到稳定的 输出直流电压，必须在整流滤波电路之后加稳 压电路，以保证当电网电压波动或负载电流变 化时，输出的电压能维持相对稳定。下面主要 介绍由硅稳压二极管、晶体三极管构成的稳压 电路及目前常用的集成稳压器

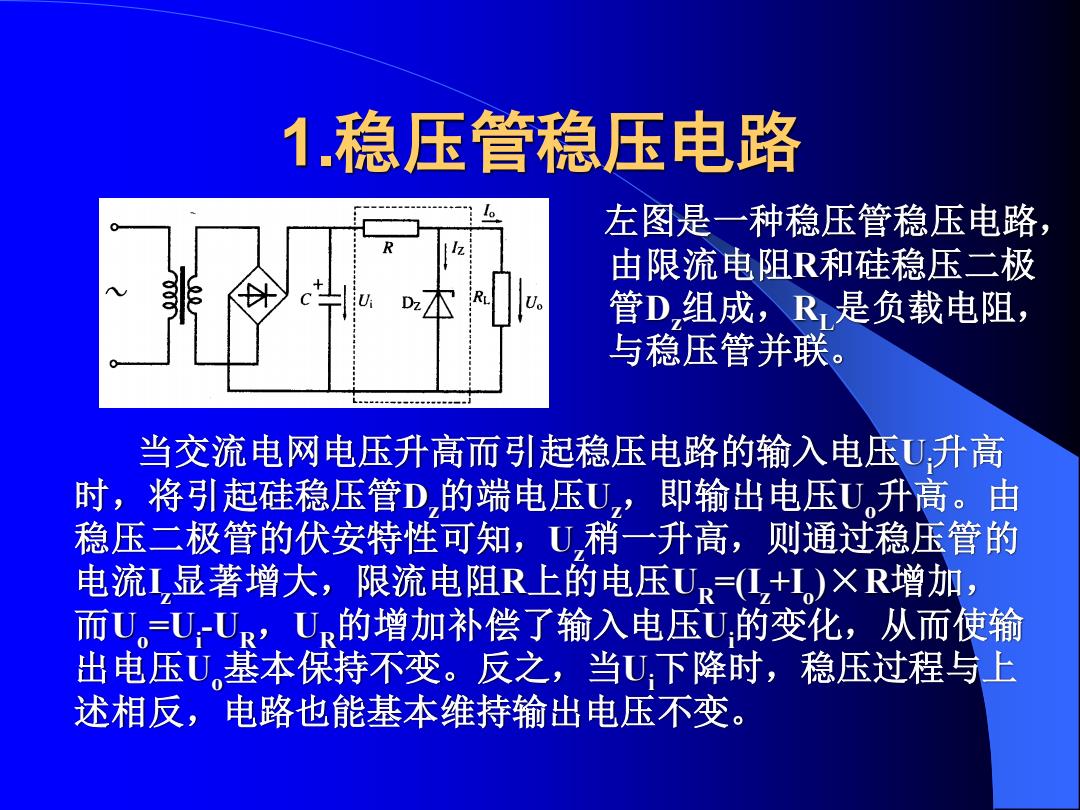

1.稳压管稳压电路 左图是一种稳压管稳压电路 由限流电阻R和硅稳压二极 管D组成，R是负载电阻， 与稳压管并联。 当交流电网电压升高而引起稳压电路的输入电压升高 时，将引起硅稳压管D的端电压U,即输出电压U升高。由 稳压二极管的伏安特性可知，U稍一升高，则通过稳压管的 电流，显著增大，限流电阻R上的电压U+,)XR增加， 而U。=U-UR,U的增加补偿了输入电压U,的变化，从而使输 出电压U,基本保持不变。反之，当U下降时，稳压过程与上 述相反，电路也能基本维持输出电压不变
1.稳压管稳压电路 左图是一种稳压管稳压电路， 由限流电阻R和硅稳压二极 管Dz组成，RL是负载电阻， 与稳压管并联。 当交流电网电压升高而引起稳压电路的输入电压Ui升高 时，将引起硅稳压管Dz的端电压Uz，即输出电压Uo升高。由 稳压二极管的伏安特性可知，Uz稍一升高，则通过稳压管的 电流Iz显著增大，限流电阻R上的电压UR=(Iz+Io )×R增加， 而Uo=Ui -UR，UR的增加补偿了输入电压Ui的变化，从而使输 出电压Uo基本保持不变。反之，当Ui下降时，稳压过程与上 述相反，电路也能基本维持输出电压不变
