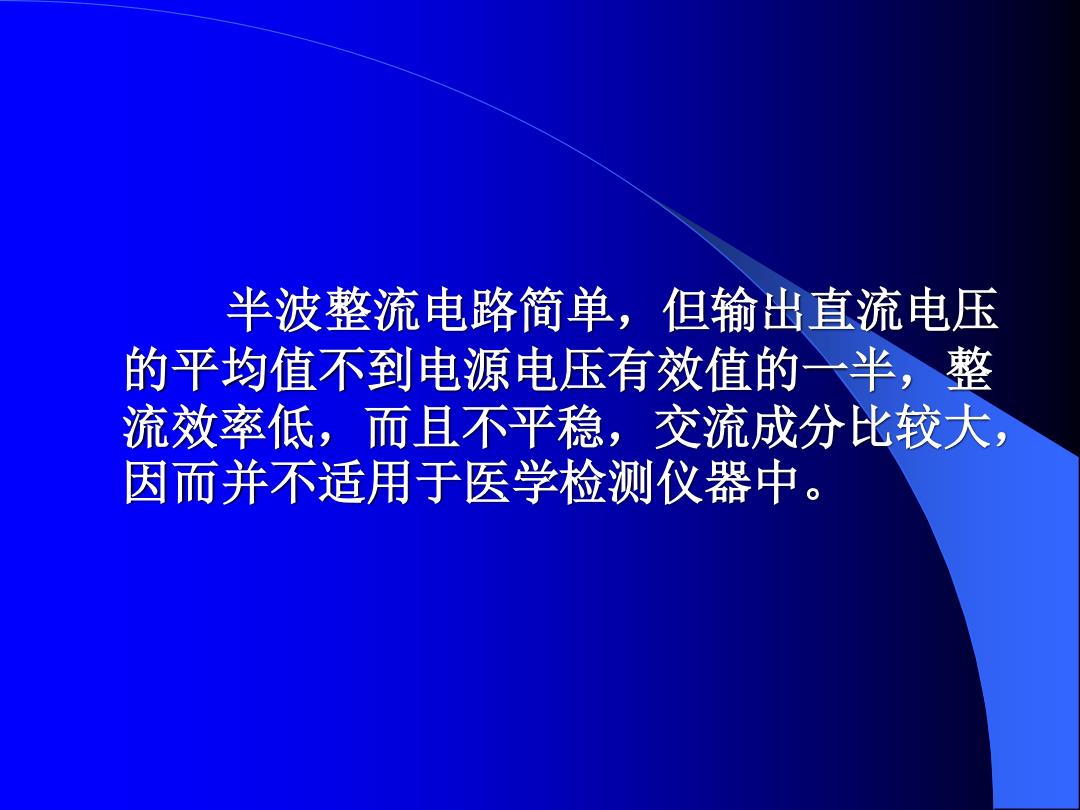

半波整流电路简单，但输出直流电压 的平均值不到电源电压有效值的一半，整 流效率低，而且不平稳，交流成分比较大 因而并不适用于医学检测仪器中
半波整流电路简单，但输出直流电压 的平均值不到电源电压有效值的一半，整 流效率低，而且不平稳，交流成分比较大， 因而并不适用于医学检测仪器中
2.全波整流电路 右图是全波整流电路。它 实际上是由两个半波整流 电路组成，这样就可以完 全利用交流电的每一个半 周，故称为全波整流。变 压器B的次级线圈具有中心 抽头“O”,A、B两点电压 01 大小相等，位相差为180。 其整流原理是在电源电压 的正、负半周时，二极管 DD轮流导通，负载R 上总有同一方向的电流通 过
2.全波整流电路 右图是全波整流电路。它 实际上是由两个半波整流 电路组成，这样就可以完 全利用交流电的每一个半 周，故称为全波整流。变 压器B的次级线圈具有中心 抽头“O”，A、B两点电压 大小相等，位相差为180。 其整流原理是在电源电压 的正、负半周时，二极管 Dl、D2轮流导通，负载RL 上总有同一方向的电流通 过
这种电路的输出电压比较高，电流比 较大，而脉动程度却减少了。它的缺点是 变压器次级线圈的匝数要增加一倍，两个 次级线圈中，只有半个周期有电流通过， 对变压器的利用率不高，而且二极管承受 的反向电压仍较大
这种电路的输出电压比较高，电流比 较大，而脉动程度却减少了。它的缺点是 变压器次级线圈的匝数要增加一倍，两个 次级线圈中，只有半个周期有电流通过， 对变压器的利用率不高，而且二极管承受 的反向电压仍较大
3.桥式整流电路 B A
3.桥式整流电路
上图是桥式整流电路，由四个晶体二极管连 接成电桥形式，故称为桥式整流。变压器次级 输出电压为U2,当它为正半周时，A点电势比B 点电势高，二极管D1、D导通，D2D4反向截 止，.导电回路为A、D1R、D3、B;U为负半 周时，B点电势比A点电势高，二极管D2、D正 向导通，D1、D3反向截止，导电回路为B、D2 RLxD4A。在一个周期内D1、D3和D2、D轮 流导通和截止，而流经负载的电流方向不变 桥式整流的优点是整流效率高，输出脉动 程度小，二极管承受反向电压只有全波整流的 一半，故得到广泛的应用。它的缺点是二极管 的数量比全波整流多两个，电路比较复杂
上图是桥式整流电路，由四个晶体二极管连 接成电桥形式，故称为桥式整流。变压器次级 输出电压为U2，当它为正半周时，A点电势比B 点电势高，二极管D1、D3导通，D2、D4反向截 止，导电回路为A、D1、RL、D3、B；U2为负半 周时，B点电势比A点电势高，二极管D2、D4正 向导通，D1、D3反向截止，导电回路为B、D2、 RL、D4、A。在一个周期内D1、D3和D2、D4轮 流导通和截止，而流经负载的电流方向不变。 桥式整流的优点是整流效率高，输出脉动 程度小，二极管承受反向电压只有全波整流的 一半，故得到广泛的应用。它的缺点是二极管 的数量比全波整流多两个，电路比较复杂
