⑩ 物理实验中心 惠斯通电桥
惠斯通电桥
实验简介 实验原理 实验仪器 操作指南 数据处理
实验简介 实验原理 实验仪器 操作指南 数据处理

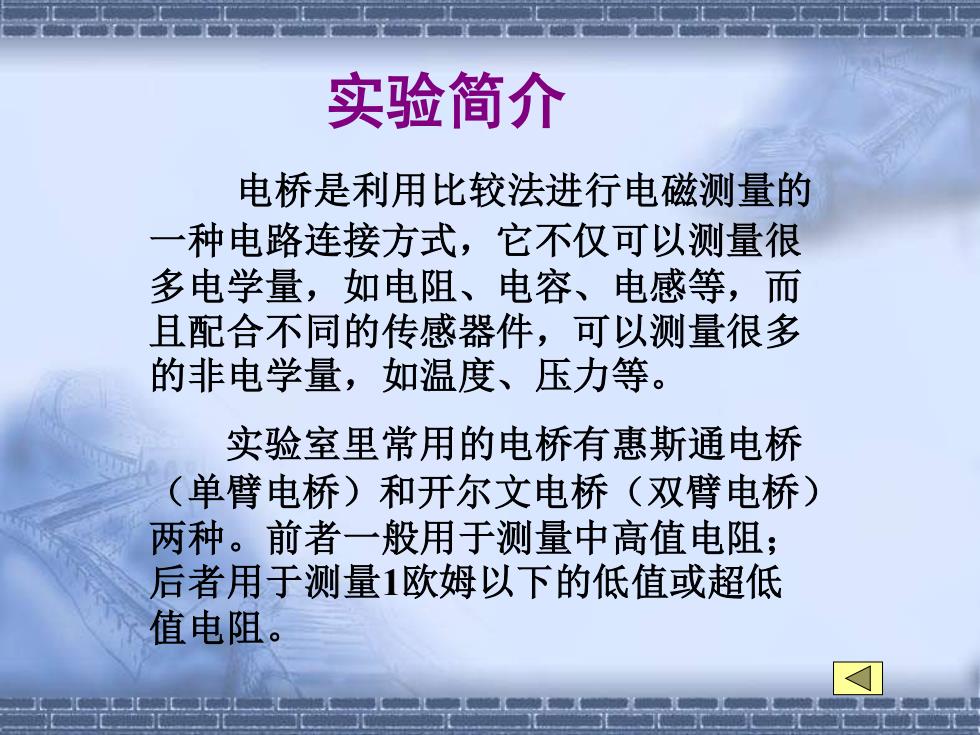

实验简介 电桥是利用比较法进行电磁测量的 一种电路连接方式，它不仅可以测量很 多电学量，如电阻、电容、电感等，而 且配合不同的传感器件，可以测量很多 的非电学量，如温度、压力等。 实验室里常用的电桥有惠斯通电桥 (单臂电桥)和开尔文电桥（双臂电桥） 两种。前者一般用于测量中高值电阻； 后者用于测量1欧姆以下的低值或超低 值电阻
实验简介 电桥是利用比较法进行电磁测量的 一种电路连接方式，它不仅可以测量很 多电学量，如电阻、电容、电感等，而 且配合不同的传感器件，可以测量很多 的非电学量，如温度、压力等。 实验室里常用的电桥有惠斯通电桥 （单臂电桥）和开尔文电桥（双臂电桥） 两种。前者一般用于测量中高值电阻； 后者用于测量1欧姆以下的低值或超低 值电阻
实验原理 一、 惠斯通电桥（单臂电桥） R1、R2均为 固定电阻，R为 被测电阻，Rs为 可调标准电阻，G 为灵敏电流计，E 为工作电源
实验原理 一、惠斯通电桥（单臂电桥） R1、R2均为 固定电阻， Rx为 被测电阻， Rs为 可调标准电阻，G 为灵敏电流计，E 为工作电源

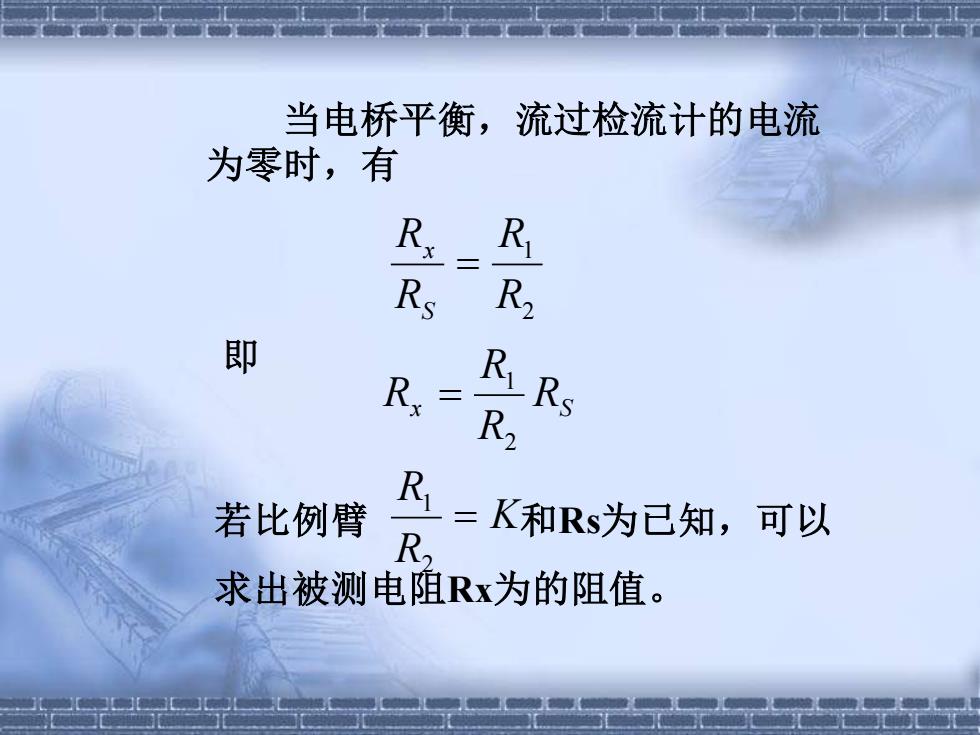

当电桥平衡，流过检流计的电流 为零时，有 Rs R Rs R2 即 Rx R R2 Rs 若比例臂 =K和Rs为已知，可以 R 求出被测电阻Rx为的阻值
当电桥平衡，流过检流计的电流 为零时，有 2 1 R R R R S x = 即 x RS R R R 2 1 = 若比例臂 和Rs为已知，可以 求出被测电阻Rx为的阻值。 K R R = 2 1
