实验目的 学习和掌握材料剩磁的消磁方法、用霍尔传感器测量铁磁 材料直流磁特性、磁化曲线和磁滞回线 实验仪器 SXG2000数字式毫特仪，S600恒流电源，实心铁芯样品

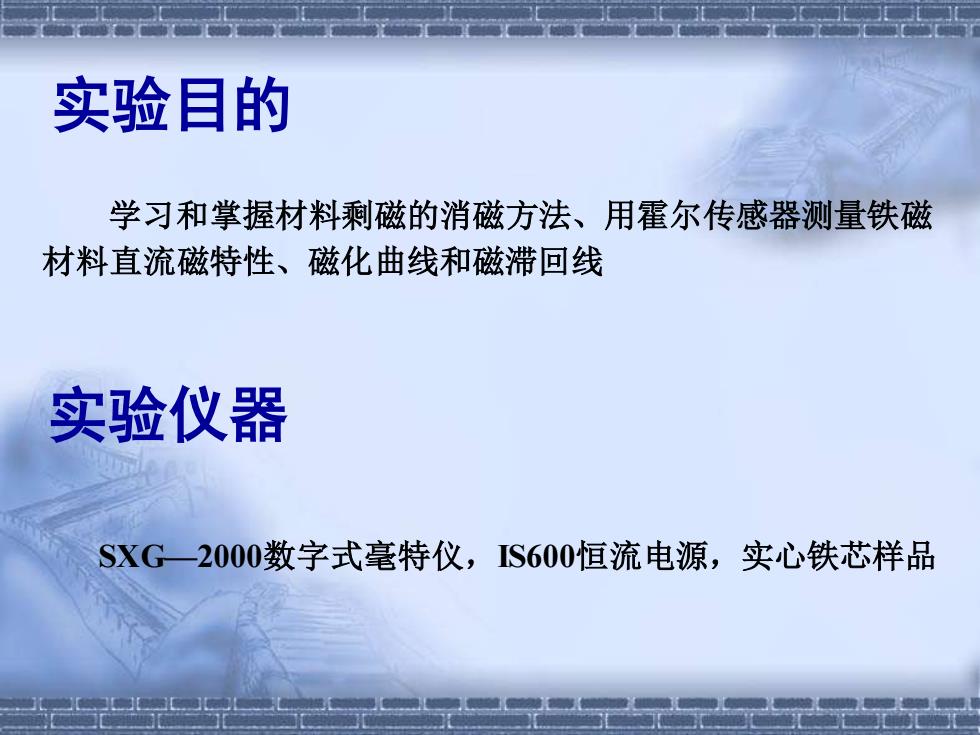

实验目的 学习和掌握材料剩磁的消磁方法、用霍尔传感器测量铁磁 材料直流磁特性、磁化曲线和磁滞回线 实验仪器 SXG—2000数字式毫特仪，IS600恒流电源，实心铁芯样品
实验原理 1.铁磁物质的磁饱和现象和磁滞现象 铁磁物质的磁化过程很复杂，主要 表现为它具有磁饱和性和磁滞性。 B. R 这两个特性可以通过磁化场的磁 H 场强度H和磁感应强度B之间的关 H 系即B-H曲线来说明。Hn和Bn分 别为饱和时的磁场强度和磁感应 强度，曲线OA称为铁磁物质的初始 磁化曲线。自A点出发又回到A点 图1磁滞回线 的轨迹为一闭合曲线，称为铁磁 物质的磁滞回线
实验原理 1. 铁磁物质的磁饱和现象和磁滞现象 铁磁物质的磁化过程很复杂，主要 表现为它具有磁饱和性和磁滞性。 这两个特性可以通过磁化场的磁 场强度H和磁感应强度B之间的关 系即B-H曲线来说明。Hm和Bm分 别为饱和时的磁场强度和磁感应 强度,曲线OA称为铁磁物质的初始 磁化曲线。自A点出发又回到A点 的轨迹为一闭合曲线，称为铁磁 物质的磁滞回线。 B Bm A Br R He He H -Hm O Hm R Br A 图 1 磁滞回线
2.初始磁化曲线和磁滞回线的测量 根据安培环路定理，在环形样品的磁化线圈中通以电流， 则磁化场磁场强度H为 H= I=nl 其中I为磁路的平均长度，.N为磁化线圈的匝数，=NL 为单位磁路长度上线圈的匝数。H的单位为A/m。 由磁化线圈通过的电流和单位磁路长度上线圈的匝数 可计算磁场强度H,用特斯拉计测量气隙中均匀磁场区 的磁感应强度可得B。逐点测出H、B的值即可绘出B-H 曲线
2. 初始磁化曲线和磁滞回线的测量 根据安培环路定理，在环形样品的磁化线圈中通以电流I， 则磁化场磁场强度H为 I nI l N H = = 其中l为磁路的平均长度，N为磁化线圈的匝数，n=N/L 为单位磁路长度上线圈的匝数。H的单位为A/m。 由磁化线圈通过的电流I和单位磁路长度上线圈的匝数n 可计算磁场强度H，用特斯拉计测量气隙中均匀磁场区 的磁感应强度可得B。逐点测出H、B的值即可绘出B-H 曲线
