物理实验中心 双棱镜测激光波长
双棱镜测激光波长
·实验基本原理 如何测量D、d、△X 元件共轴调节 实验常见问题及处理

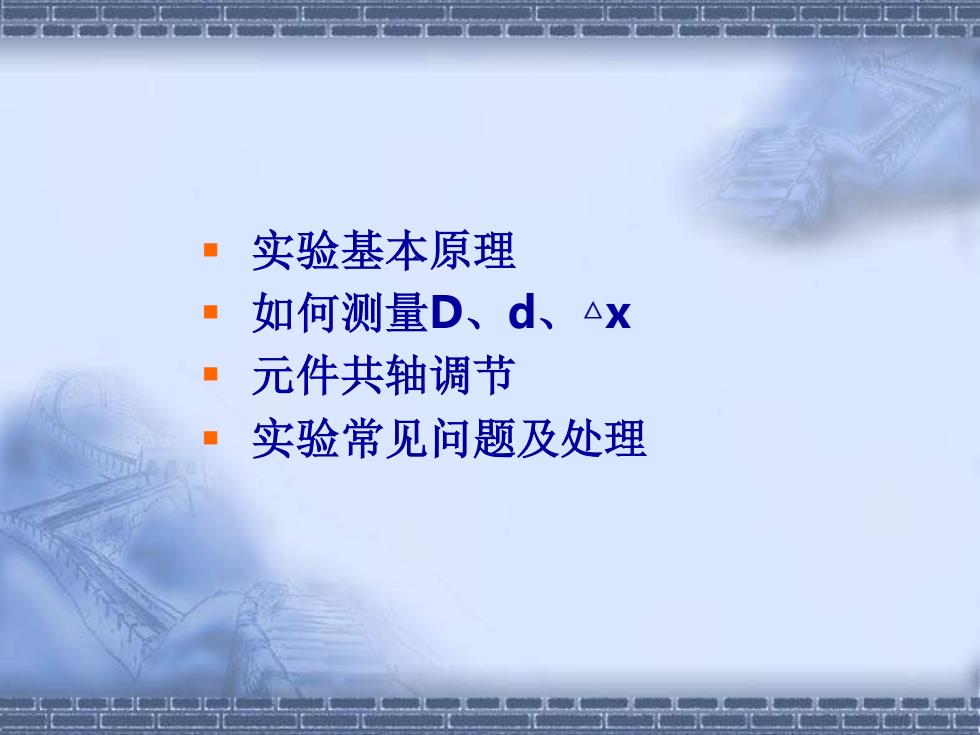

▪ 实验基本原理 ▪ 如何测量D、d、△x ▪ 元件共轴调节 ▪ 实验常见问题及处理
一实验基本原理 用分波阵面的方法，可以获得相干光源，双棱 镜颇具有代表性。虽然在激光出现之后，设法获 得相干光源的工作已不如早期那样的重要，但双 棱镜干涉在实验构思及装置调整等问题上仍然具 有重要意义。 双棱镜可看作是有两个折射棱角a很小（小于 1°)的直角棱镜底边相接而成。借助于双棱镜 可使从光源S发出的光的波阵面沿两个不同方向 传播。相当于虚光源S1及S2发出的两束相干光。 在两束光交迭空间的任何位置上将有干涉发生， 在该区域内可以接受并观察到干涉条纹
一.实验基本原理 用分波阵面的方法，可以获得相干光源，双棱 镜颇具有代表性。虽然在激光出现之后，设法获 得相干光源的工作已不如早期那样的重要，但双 棱镜干涉在实验构思及装置调整等问题上仍然具 有重要意义。 双棱镜可看作是有两个折射棱角a 很小（小于 1°）的直角棱镜底边相接而成。借助于双棱镜 可使从光源S发出的光的波阵面沿两个不同方向 传播。相当于虚光源S1及S2发出的两束相干光。 在两束光交迭空间的任何位置上将有干涉发生， 在该区域内可以接受并观察到干涉条纹
若S1和S2发之间的距离为d,S至观察屏的距离 为D(当用测微目镜代替屏进行观察时，则为S 至目镜的可动分划板间的距离)，P为屏上与S1 及S2等距离的点，在该点处两束光波的光程差也 为零，因而两波相互加强而成零级的亮条纹。在 P。点的两边还排列着明暗相间的干涉条纹
若S1和S2发之间的距离为d，S至观察屏的距离 为D（当用测微目镜代替屏进行观察时，则为S 至目镜的可动分划板间的距离），Po为屏上与S1 及S2等距离的点，在该点处两束光波的光程差也 为零，因而两波相互加强而成零级的亮条纹。在 Po点的两边还排列着明暗相间的干涉条纹
Xk Po ● 设S1和S2到屏上距Po点的距离为Xk的Pk点的光程差为 δ，当D>>d、D>>X时，有 D
设S1和S2到屏上距Po点的距离为Xk的Pk点的光程差为 δ ，当D >> d、D >>X 时，有 d D xk =
