示波器的调整与使用
电子示波器又称阴极射线示波器。它是利用示 波管内电子束在电场中的偏转，显示电信号随时间 变化波形的一种观测仪器，它不仅可以定性观察电 路的动态过程，还可以定量测量电信号的电压、电 流、周期、频率、相位等各种参数，配以各种传感 器，还可以用于各种非电量（压力、声光信号等） 的测量，是一种用途极为广泛的测量与观测仪器。 在器件检修方面起着重要的作用
电子示波器又称阴极射线示波器。它是利用示 波管内电子束在电场中的偏转，显示电信号随时间 变化波形的一种观测仪器，它不仅可以定性观察电 路的动态过程，还可以定量测量电信号的电压、电 流、周期、频率、相位等各种参数，配以各种传感 器，还可以用于各种非电量（压力、声光信号等） 的测量，是一种用途极为广泛的测量与观测仪器。 在器件检修方面起着重要的作用
·实验目的 实验原理 实验仪器 实验内容 注意事项
▪ 实验目的 ▪ 实验原理 ▪ 实验仪器 ▪ 实验内容 ▪ 注意事项
实验目的 ■了解示波器的结构和工作原理 ·学会用示波器观察电信号的波形、并测量其电压大 小和频率 口熟悉用李萨如图形法测定未知正弦信号的频率
实验目的 ◼ 了解示波器的结构和工作原理 ◼ 学会用示波器观察电信号的波形、并测量其电压大 小和频率 ◼ 熟悉用李萨如图形法测定未知正弦信号的频率
实验原理： 一、示波器的结构和原理 011 1110 100 亮度聚焦辅助助焦

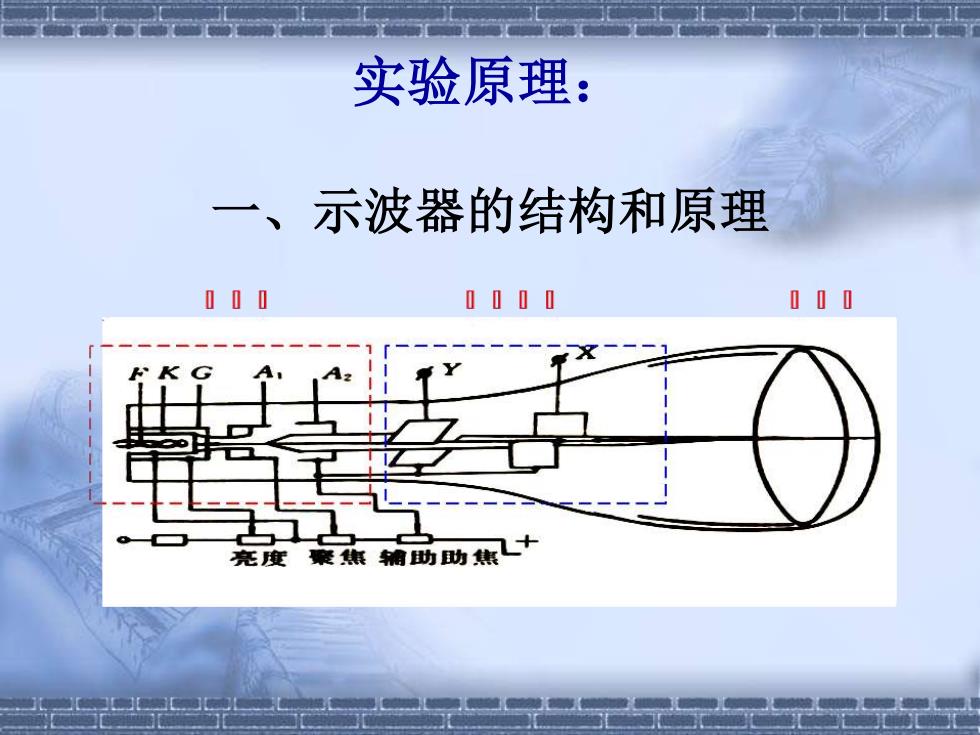

实验原理： 一、示波器的结构和原理
