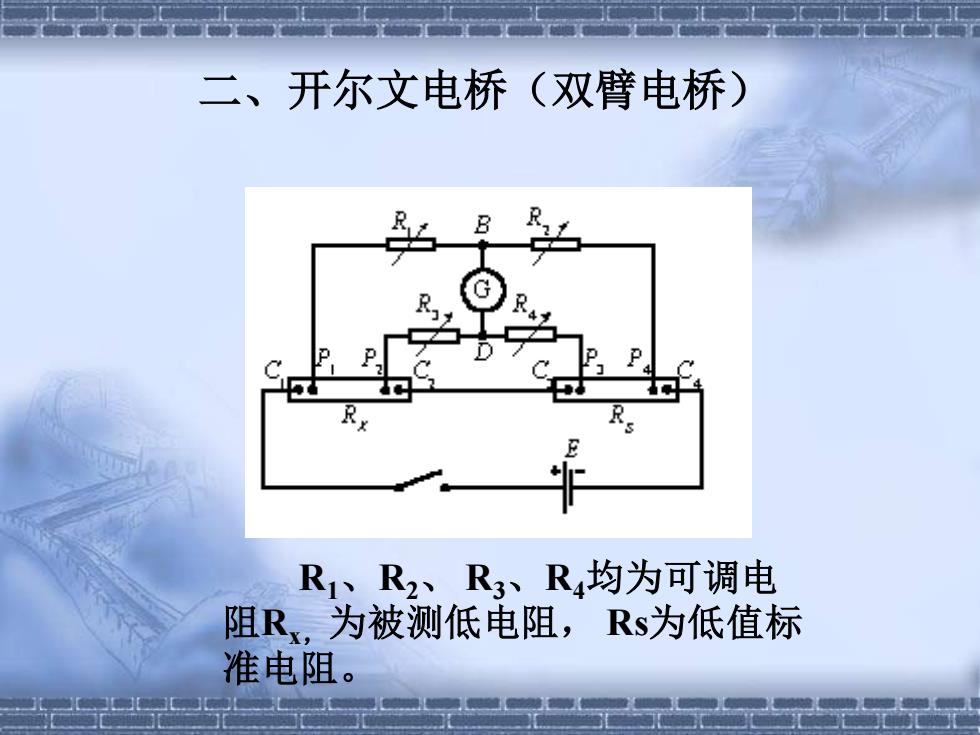

二、开尔文电桥（双臂电桥） R1、R2、R3、R4均为可调电 阻R,为被测低电阻，Rs为低值标 准电阻
二、开尔文电桥（双臂电桥） R1、R2、 R3、R4均为可调电 阻Rx，为被测低电阻， Rs为低值标 准电阻
开尔文电桥是惠斯通电桥的变形， 在测量小阻值电阻（通常<1欧）时具 有相当高的准确度。 开尔文电桥的两点改进： 1.增加了一个由R3、R4组成的桥臂； 2.R、和R由两端接法改为四端接法， 其中P1~P4为电压接点，C1~C4为电流 接点。 元元
开尔文电桥是惠斯通电桥的变形， 在测量小阻值电阻（通常<1欧）时具 有相当高的准确度。 开尔文电桥的两点改进： 1.增加了一个由R3、R4组成的桥臂； 2. Rs和Rx由两端接法改为四端接法， 其中P1~P4为电压接点， C1~C4为电流 接点
