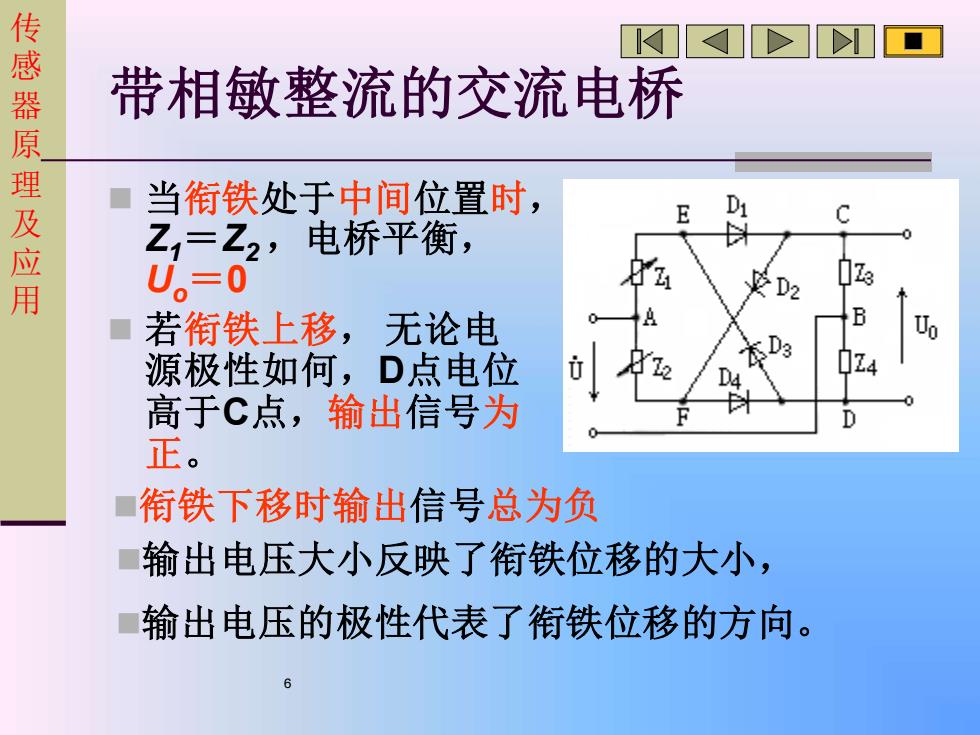

传感器原理及应用带相敏整流的交流电桥当衔铁处于中间位置时D1EC平Z,Z2，电桥平衡，173中AU.=0BD2BUUo若衔铁上移，无论电本D124Y源极性如何，D点电位DA长高于C点，输出信号为FD正。衔铁下移时输出信号总为负输出电压大小反映了衔铁位移的大小，输出电压的极性代表了衔铁位移的方向
传 感 器 原 理 及 应 用 6 带相敏整流的交流电桥 ◼ 当衔铁处于中间位置时， Z1 ＝Z2 ，电桥平衡， Uo ＝0 ◼ 若衔铁上移， 无论电 源极性如何，D点电位 高于C点，输出信号为 正。 ◼输出电压大小反映了衔铁位移的大小， ◼衔铁下移时输出信号总为负 ◼输出电压的极性代表了衔铁位移的方向
传感器原理及应用应用测压力可动铁心线圈线圈铁芯指示衔铁仪表测量杆工件膜盒测位移
传感器原理及应用 7 应用◼ 测压力 ◼测位移

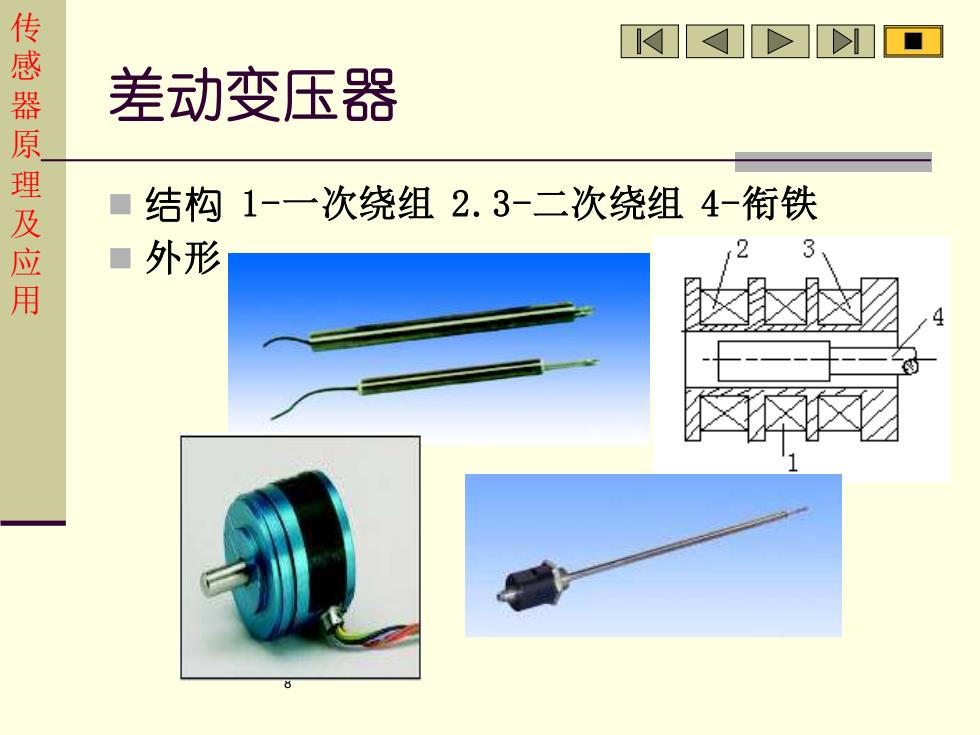

传感器原理及应用差动变压器结构 1-一次绕组 2. 3-二次绕组 4-衔铁外形
传 感 器 原 理 及 应 用 8 差动变压器 ◼ 结构 1-一次绕组 2.3-二次绕组 4-衔铁 ◼ 外形

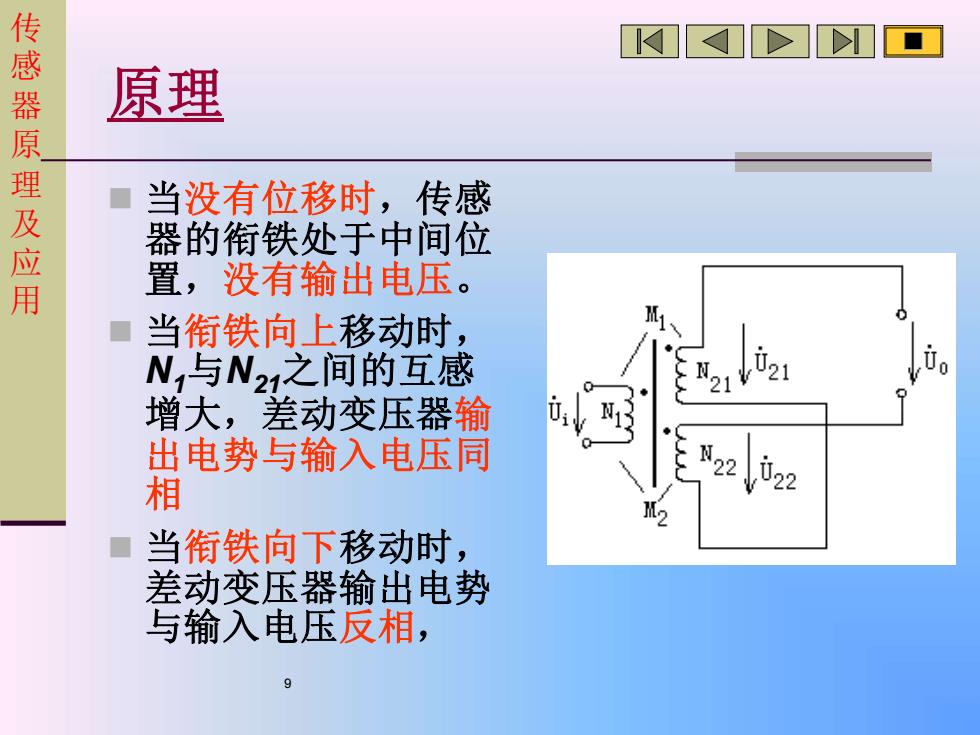

传感器原理及应用原理当没有位移时，传感器的衔铁处于中间位置，没有输出电压当衔铁向上移动时N,与N21之间的互感D增大，差动变压器输出电势与输入电压同相12当衔铁向下移动时差动变压器输出电势与输入电压反相
传 感 器 原 理 及 应 用 9 原理 ◼ 当没有位移时，传感 器的衔铁处于中间位 置，没有输出电压。 ◼ 当衔铁向上移动时， N1与N21之间的互感 增大，差动变压器输 出电势与输入电压同 相 ◼ 当衔铁向下移动时， 差动变压器输出电势 与输入电压反相
